变电所初步设计文件内容深度规定VIP专享

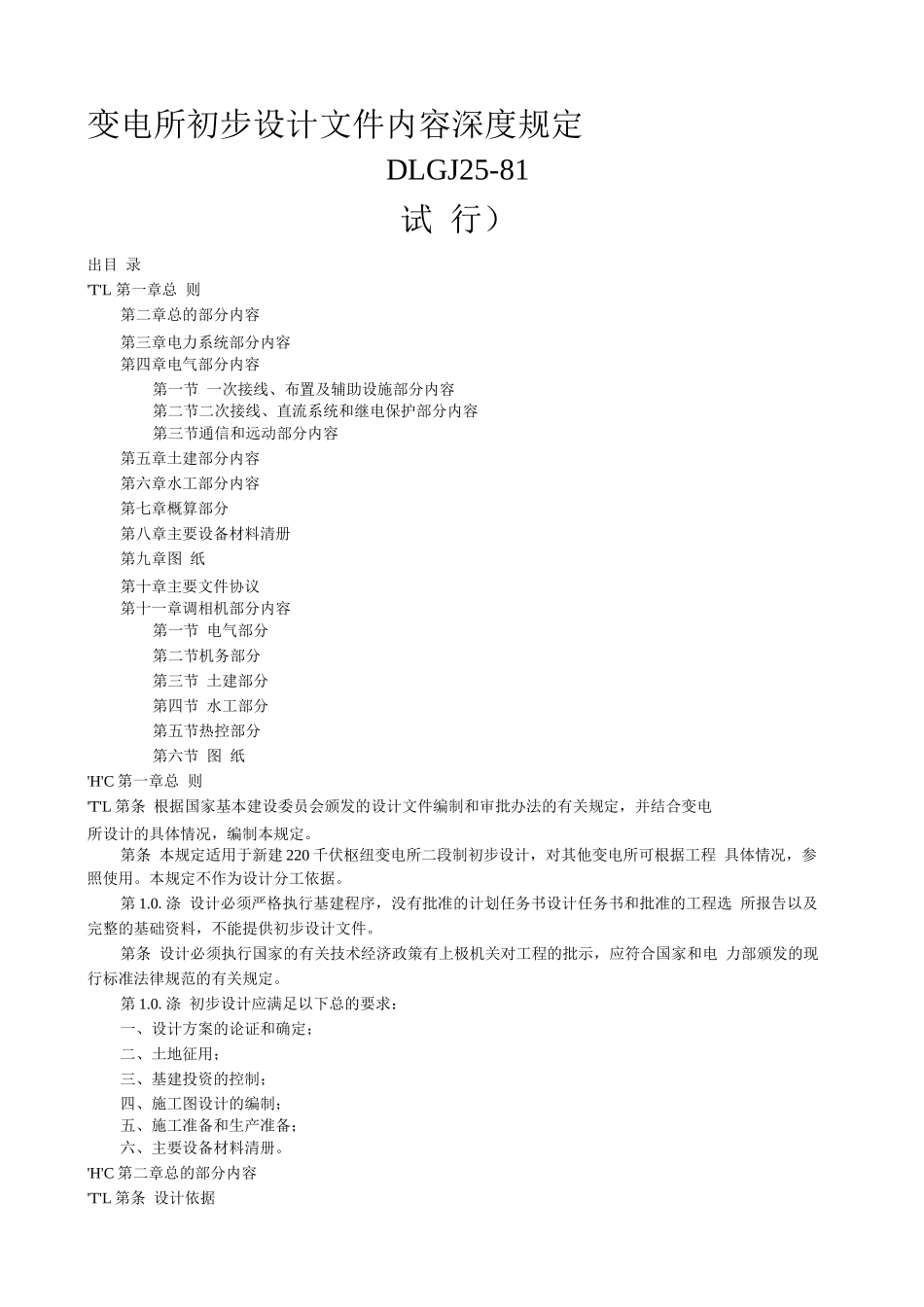

变电所初步设计文件内容深度规定DLGJ25-81试 行）出目 录'T'L 第一章总 则第二章总的部分内容第三章电力系统部分内容第四章电气部分内容第一节 一次接线、布置及辅助设施部分内容第二节二次接线、直流系统和继电保护部分内容第三节通信和远动部分内容第五章土建部分内容第六章水工部分内容第七章概算部分第八章主要设备材料清册第九章图 纸第十章主要文件协议第十一章调相机部分内容第一节 电气部分第二节机务部分第三节 土建部分第四节 水工部分第五节热控部分第六节 图 纸'H'C 第一章总 则'T'L 第条 根据国家基本建设委员会颁发的设计文件编制和审批办法的有关规定，并结合变电所设计的具体情况，编制本规定。第条 本规定适用于新建 220 千伏枢纽变电所二段制初步设计，对其他变电所可根据工程 具体情况，参照使用。本规定不作为设计分工依据。第 1.0.涤 设计必须严格执行基建程序，没有批准的计划任务书设计任务书和批准的工程选 所报告以及完整的基础资料，不能提供初步设计文件。第条 设计必须执行国家的有关技术经济政策有上极机关对工程的批示，应符合国家和电 力部颁发的现行标准法律规范的有关规定。第 1.0.涤 初步设计应满足以下总的要求：一、设计方案的论证和确定；二、土地征用；三、基建投资的控制；四、施工图设计的编制；五、施工准备和生产准备；六、主要设备材料清册。'H'C 第二章总的部分内容'T'L 第条 设计依据一、批准的计划任务书设计任务书）；二、所址报告的批准文件；三、上级的有关批示文件及技术条件书等包括文件名称、文号、签发单位和日期）。第条设计的内容范围一、所址概况；二、建设规模；三、主要设计原则；存在问题及建议；四、主要技术经济指标：1、总投资万元），单位造价元/千伏安）。2、钢材、木材、水泥消耗量（吨或立方米）。3 总占地面积，所区占地面积，宿舍生活区占地面积，进站公路占地面积平方米或亩）。4、场地利用系数。5、土石方量，分挖方、填方立方米）。6、定员编制。五、环境保护措施，绿化内容。六、施工用水、电、通信及交通的考虑。'H'C 第三章电力系统部分内容'T'L 第条 与变电所有关的系统概况、系统进展规划、变电所在系统中的作用。第条 变电所各电压侧的负荷，出线回路数、方向和分期建设情况，母线穿越功率，系统 同期点要求等。第条 变电所主变压器的容量、相数、台数、卷数接线组别、调压方式有载或无载，中 性点或线端调，调压范围，分接头...
