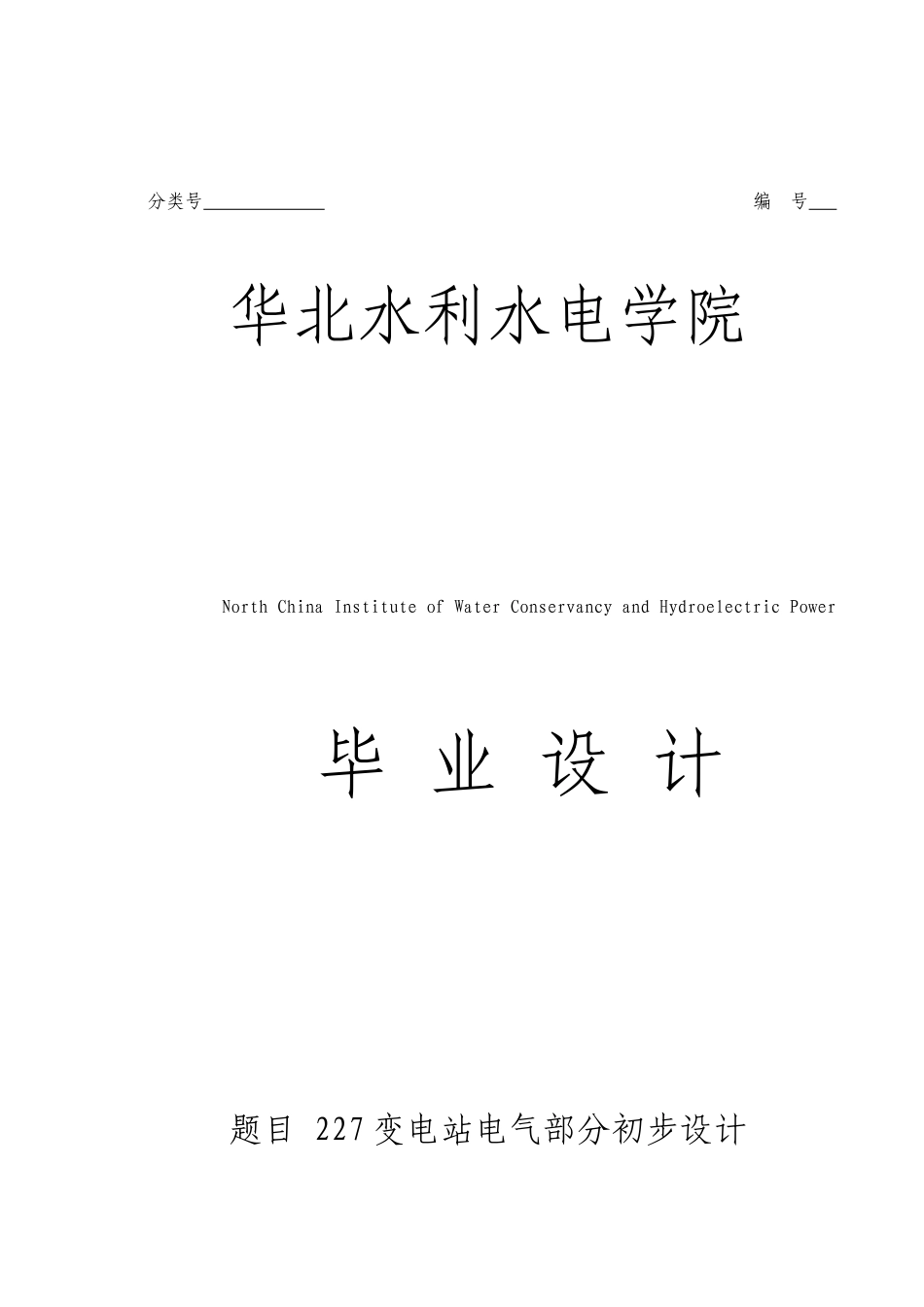

分类号 编 号 华北水利水电学院 North China Institute of Water Conservancy and Hydroelectric Power 毕 业 设 计 题目 227 变电站电气部分初步设计 、壱毕业设计目标 毕业设计和毕业论文是本科生培育方案中主要步骤。学生经过毕业设计，意在培育学生综合利用所学基本理论和方法处理实际问题能力，提升学员实际操作技能以及分析思维能力，使学员能够掌握文件检索、讨论分析问题基本方法，提升学员阅读外文书刊和进行科学讨论能力。在作毕业论文过程中，所学知识得到疏理和利用，它既是一次检阅，又是一次锻炼。 、弐主要设计内容 （1） 选择变电站主变压器台数及容量； （2） 设计变电站各电压侧主接线； （3） 电压互感器、电流互感器配置； （4） 电气设备选择（主变压器、断路器、隔离开关、母线、电缆、电流电压互感器）； （5） 变压器保护方案设计。 参、重点讨论问题 （1） 电气主接线方案设计,要求方案应合理，主接线方案论证与比较不能少于两个方案。 （2） 短路电流计算及电气设备选择与校验。 （3） 变压器继电保护整定。 四、主要技术指标或主要设计参数 （1） 建所目标 为满足乡镇负荷日益增加需要，提升对用户供电可靠性和电能质量，依照系统进展规划，拟建设一座 220/110/10kV 区域性降压变电所。 （2） 拟建变电站概况 220kV 以双回路与 60km 外系统相连。系统最大方式容量为 1200 MV A，对应系统电抗为 0.54；系统最小方式为 800 MVA，对应系统电抗为 0.625，（一系统容量及电压为基准标么值）。系统最大负荷利用小时数为 TM=5700h 。 220kV 另有负荷出线 2 回，每回出现功率 100MV A； （3） 110kV 架空线 4 回，2 回输送距离 30km，每回输送功率 20MV A；2 回输送距离 20km，每回输送功率 20MV A。 （4） 10kV 电压级，电缆出线 4 回，输送距离 5km，每回输送功率 4MW ；架空输电线 4 回，输送距离 7km，每回输送功率 5MW 。 （5） 变电站所在高度 65M，最高年平均气温 20 摄氏度，月平均气温 26 摄氏度。 伍、设计结果要求 （1） 编写设计说明书 （1） 变电站主变压器台数、容量选择计算及结果； （2） 变电站各电压侧主接线分析论证及结果； （3） 变电站短路电流计算；（4） 电气设备选择、校验； （5） 变压器保护整定方案与结果； （2） 编写设计计算书 （1） 对称与不对称短路电流计算； （2）...
