变电运行工考试题答案

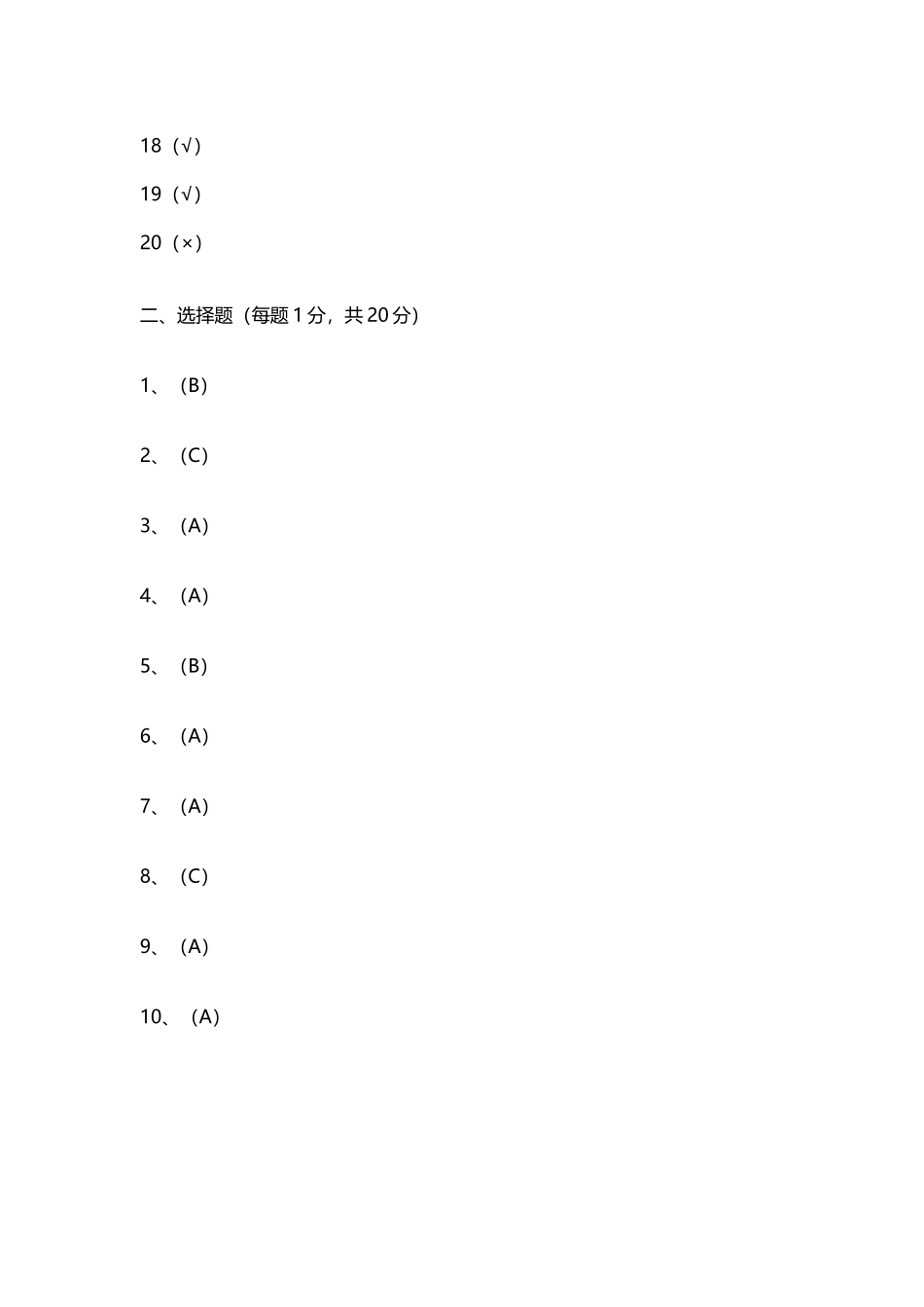

变电运行工考试题答案(5页)Good is good, but better carries it.精益求精，善益求善。2025 年供电公司变电运行工考试题（一）答案 一、推断题（每题 1 分，共 20 分，正确打√，错误打×）1（√）2（√）3（×）4（√）5（√）6（√）7（√） 8（√）9（×）10（√）11（√）12（√）13（√）14（×）15（√）16（×）17（×）18（√）19（√）20（×）二、选择题（每题 1 分，共 20 分）1、（B）2、（C）3、（A）4、（A）5、（B）6、（A）7、（A）8、（C）9、（A）10、（A）11、（C）12、（A）13、（B）14、（C）15、（C）16、（C）17、（B）18、（C）19、（A）20、（B）三、计算题（每题 4 分，共 16 分）1.答案：解：R′2＝R3＋R2＝30（Ω） R′4＝R′2×R4／（R′2＋R4）＝30×15／（30＋15）＝10（Ω） R＝R1十R4＝30十10＝10（Q） I1＝U／R＝120／40＝3（A） I4＝（UI1R1／R4＝（120-3×30）／15＝2（A） I2＝I1-I4＝3-2＝1（A） U1＝I1R1＝3×30＝90（V） U4＝U-U1＝120-90＝30（V） 答，I1为3A，I2为1A，I4为2A，U1为90V，U4为30V。 2.答案：解：R＝U2／P＝2025／400＝100（Ω） R′2＝R2×R3／(R2+R3)＝50×50／(50＋50)＝25（Ω） R′4＝R4＋＝500＋25＝525（Ω） R′1＝R1R′4／(R1+R′4)＝25x525／(25＋525)＝24（Ω） rx＝R-R′1＝100-24＝76（Ω） I＝P／U～=400／200＝2（A）I1＝（U-I1）R1＝（200-2x76）／25＝1.92（A）I2＝I3＝(I- I1)／2=0.04(A) 答：rx为76Ω，I1为1.92A，I2为0.04A，I3为0.04A。3.答案：解：ω。＝1／＝1／ 64×l0-6×l00×l0-6＝106／80 UR＝0.5(V) I＝E／R＝0.05（A） UL＝Iω0L＝0.05×（106／80）×64×l0-6＝0.04（V） UC＝I(1／ω0C)＝0.05×[80／(106×100010-6)＝0.04（V） 答：UR为0.5V，UL为0.04V，UC为0.04V。4.答案：解：（1）利用叠加原理先将E1短接，则有 R＝R1R2／(R1＋R2)＝4×4／(4＋4)＝2（Ω）I′3＝-E2／（R＋R3）＝-15／(4＋2)＝－2.5（A）I′2＝－1.25（A）I′1＝－1.25（A）（2）将E2短接，则有R＝R1R3／(R1＋R3)＝4×4／(4＋4)＝2（Ω）I′3＝E1／(R2十R)＝6／（4＋2）＝1（A）I′1＝－1／2（A）I′3＝1／2（A）I1＝I′1＋I＂2＝一1.75（A）I2＝I＇2 +I＂2＝－0.25（A）I3＝I＇3 +I＂3＝－2（A）答：I1为－1.75A，I2为－0.25A，I3为－2A。四、简答题（每题 4 分，共 16 分）1.答案：变压器油在运行中会逐渐脏污和被氧化，为延长...
