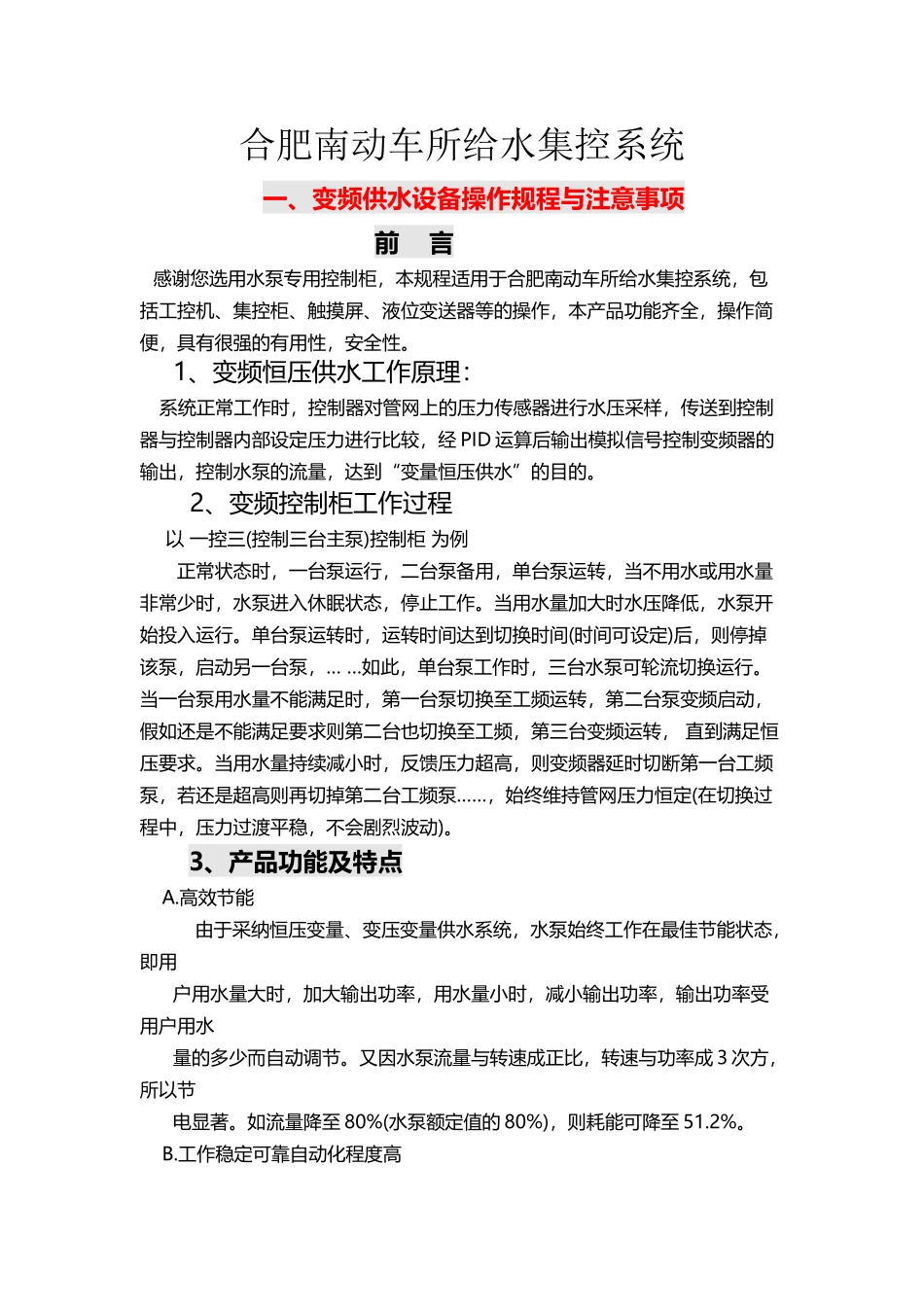

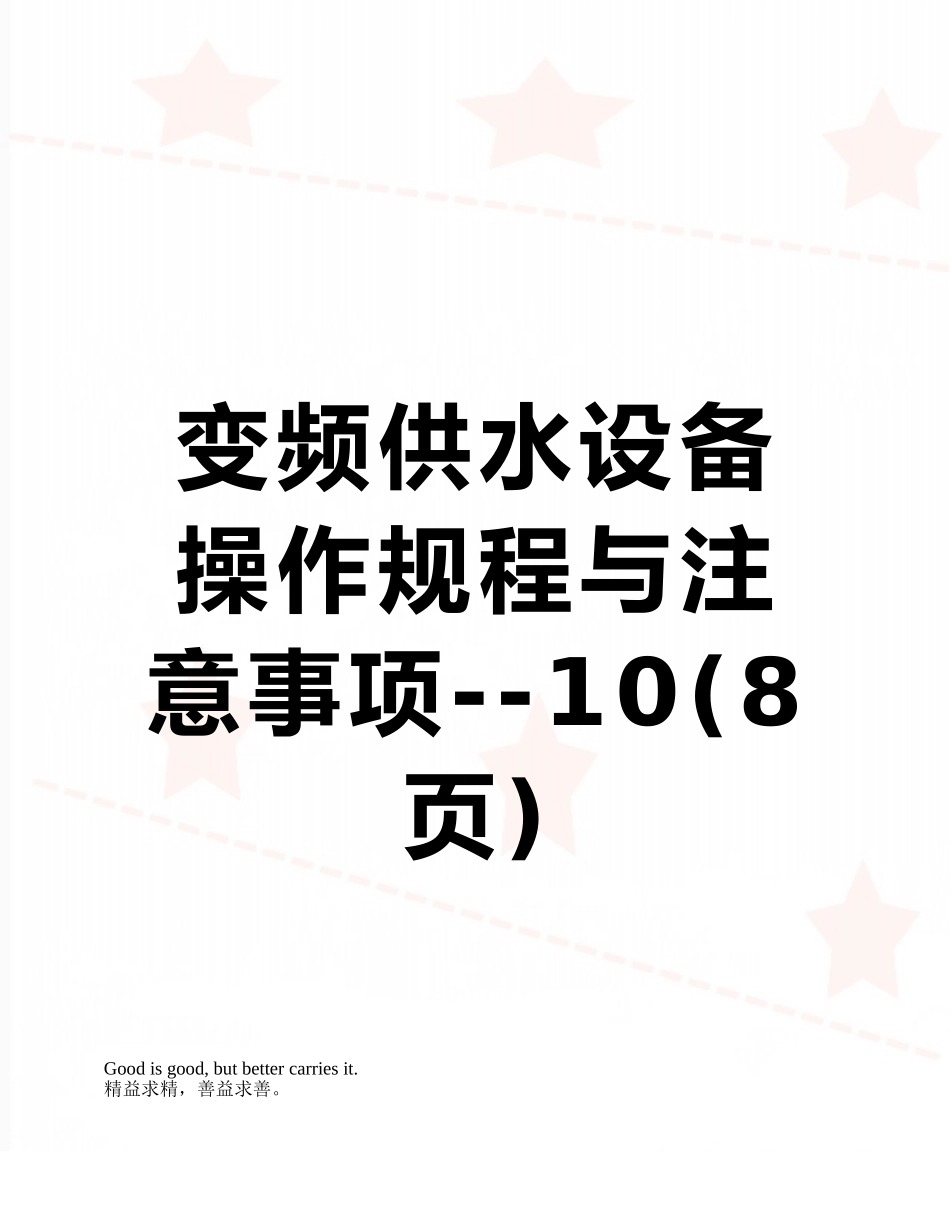

变频供水设备操作规程与注意事项--10(8页)Good is good, but better carries it.精益求精，善益求善。合肥南动车所给水集控系统一、变频供水设备操作规程与注意事项前 言 感谢您选用水泵专用控制柜，本规程适用于合肥南动车所给水集控系统，包括工控机、集控柜、触摸屏、液位变送器等的操作，本产品功能齐全，操作简便，具有很强的有用性，安全性。 1、变频恒压供水工作原理： 系统正常工作时，控制器对管网上的压力传感器进行水压采样，传送到控制器与控制器内部设定压力进行比较，经 PID 运算后输出模拟信号控制变频器的输出，控制水泵的流量，达到“变量恒压供水”的目的。2、变频控制柜工作过程 以 一控三(控制三台主泵)控制柜 为例正常状态时，一台泵运行，二台泵备用，单台泵运转，当不用水或用水量非常少时，水泵进入休眠状态，停止工作。当用水量加大时水压降低，水泵开始投入运行。单台泵运转时，运转时间达到切换时间(时间可设定)后，则停掉该泵，启动另一台泵，… …如此，单台泵工作时，三台水泵可轮流切换运行。当一台泵用水量不能满足时，第一台泵切换至工频运转，第二台泵变频启动，假如还是不能满足要求则第二台也切换至工频，第三台变频运转， 直到满足恒压要求。当用水量持续减小时，反馈压力超高，则变频器延时切断第一台工频泵，若还是超高则再切掉第二台工频泵……，始终维持管网压力恒定(在切换过程中，压力过渡平稳，不会剧烈波动)。3、产品功能及特点 A.高效节能 由于采纳恒压变量、变压变量供水系统，水泵始终工作在最佳节能状态，即用 户用水量大时，加大输出功率，用水量小时，减小输出功率，输出功率受用户用水 量的多少而自动调节。又因水泵流量与转速成正比，转速与功率成 3 次方，所以节 电显著。如流量降至 80%(水泵额定值的 80%)，则耗能可降至 51.2%。 B.工作稳定可靠自动化程度高 核心部件采纳给水专用控制器，优质变频器，技术成熟，稳定性高，能够适应恶劣的工作环境。可实现无人运行，利于管理。 C.系统运行噪音低，压力稳定，控制精度高。 D.设备综合保护功能齐全 过流、过压、过载、缺相、堵转、电源相不平衡、水源缺水保护等 E.多台水泵可循环交替运行 均衡了各台水泵的平均工作时间，避开了水泵锈蚀“卡死”的可能。 F.延长使用寿命 对多台水泵均能进行软启动，减少对机械设备的瞬间磨损消耗。4、安装调试与操作说明一、设备的调试水泵、控制柜和所有管阀配件都安...
