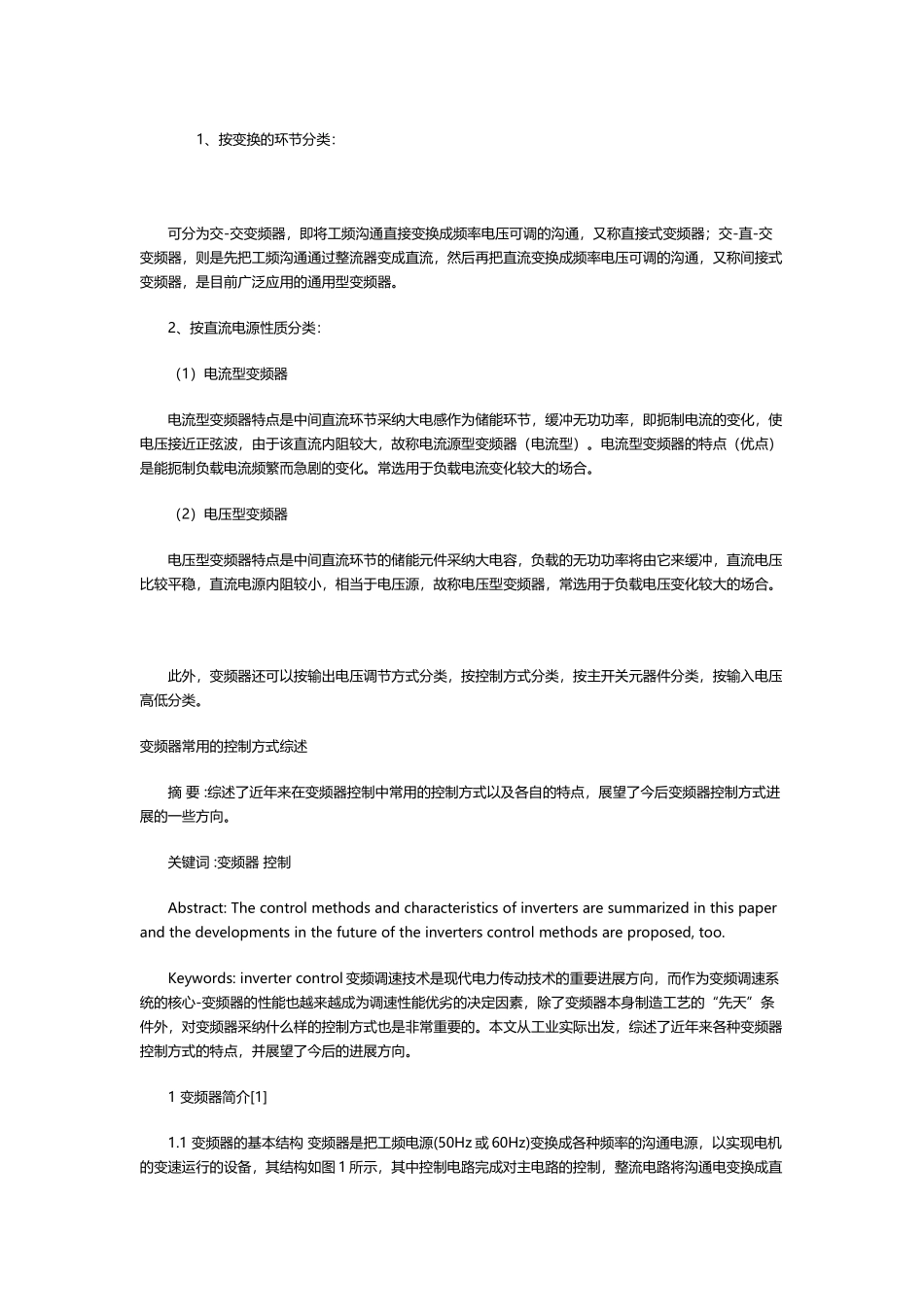

变频器的一般分类(10 页)Good is good, but better carries it.精益求精，善益求善。 1、按变换的环节分类： 可分为交-交变频器，即将工频沟通直接变换成频率电压可调的沟通，又称直接式变频器；交-直-交变频器，则是先把工频沟通通过整流器变成直流，然后再把直流变换成频率电压可调的沟通，又称间接式变频器，是目前广泛应用的通用型变频器。 2、按直流电源性质分类： （1）电流型变频器 电流型变频器特点是中间直流环节采纳大电感作为储能环节，缓冲无功功率，即扼制电流的变化，使电压接近正弦波，由于该直流内阻较大，故称电流源型变频器（电流型）。电流型变频器的特点（优点）是能扼制负载电流频繁而急剧的变化。常选用于负载电流变化较大的场合。 （2）电压型变频器 电压型变频器特点是中间直流环节的储能元件采纳大电容，负载的无功功率将由它来缓冲，直流电压比较平稳，直流电源内阻较小，相当于电压源，故称电压型变频器，常选用于负载电压变化较大的场合。 此外，变频器还可以按输出电压调节方式分类，按控制方式分类，按主开关元器件分类，按输入电压高低分类。 变频器常用的控制方式综述 摘 要 :综述了近年来在变频器控制中常用的控制方式以及各自的特点，展望了今后变频器控制方式进展的一些方向。 关键词 :变频器 控制 Abstract: The control methods and characteristics of inverters are summarized in this paper and the developments in the future of the inverters control methods are proposed, too. Keywords: inverter control 变频调速技术是现代电力传动技术的重要进展方向，而作为变频调速系统的核心-变频器的性能也越来越成为调速性能优劣的决定因素，除了变频器本身制造工艺的“先天”条件外，对变频器采纳什么样的控制方式也是非常重要的。本文从工业实际出发，综述了近年来各种变频器控制方式的特点，并展望了今后的进展方向。 1 变频器简介[1] 1.1 变频器的基本结构 变频器是把工频电源(50Hz 或 60Hz)变换成各种频率的沟通电源，以实现电机的变速运行的设备，其结构如图 1 所示，其中控制电路完成对主电路的控制，整流电路将沟通电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成沟通电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的 CPU 以及一些相应的电路。 1....
