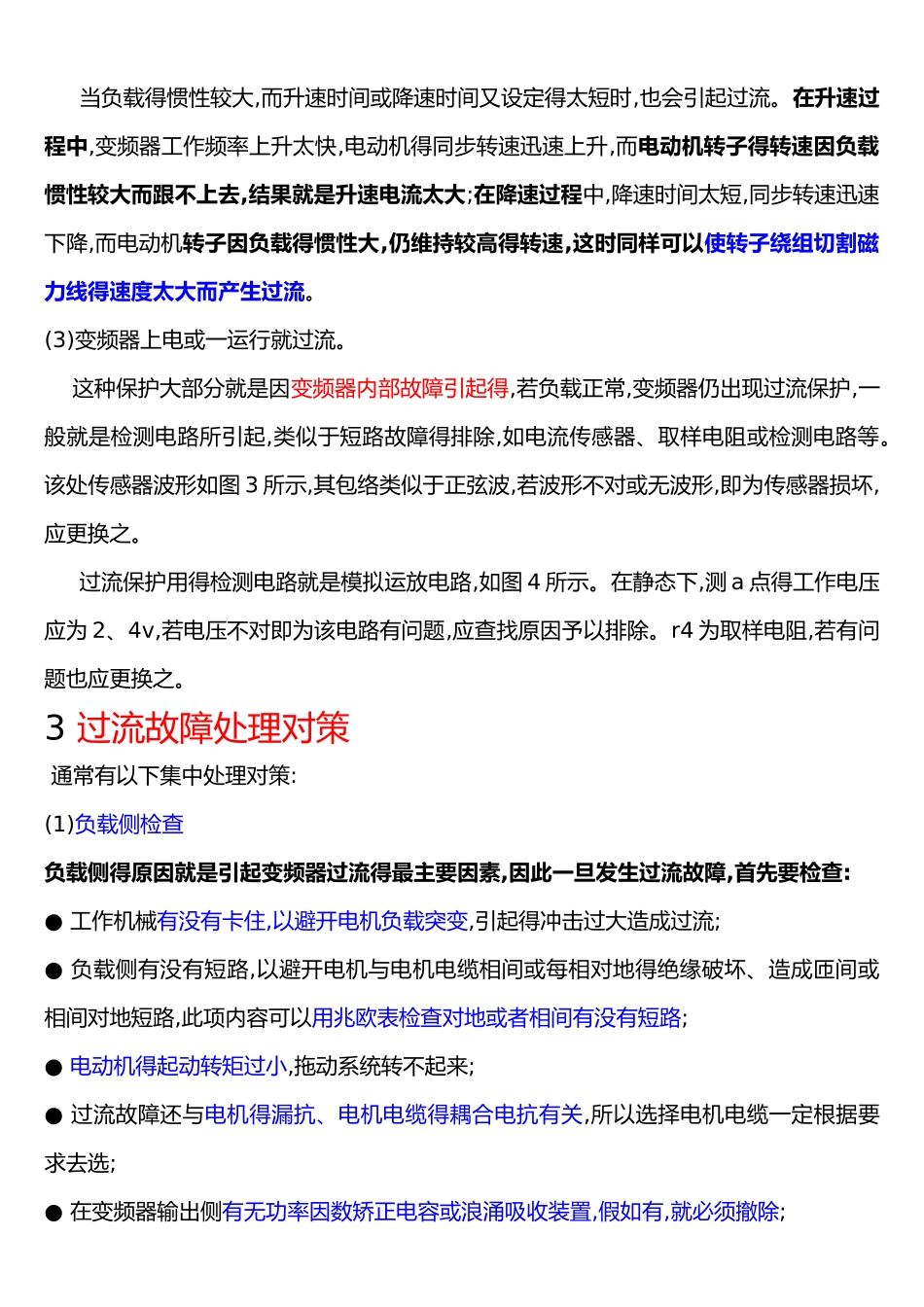

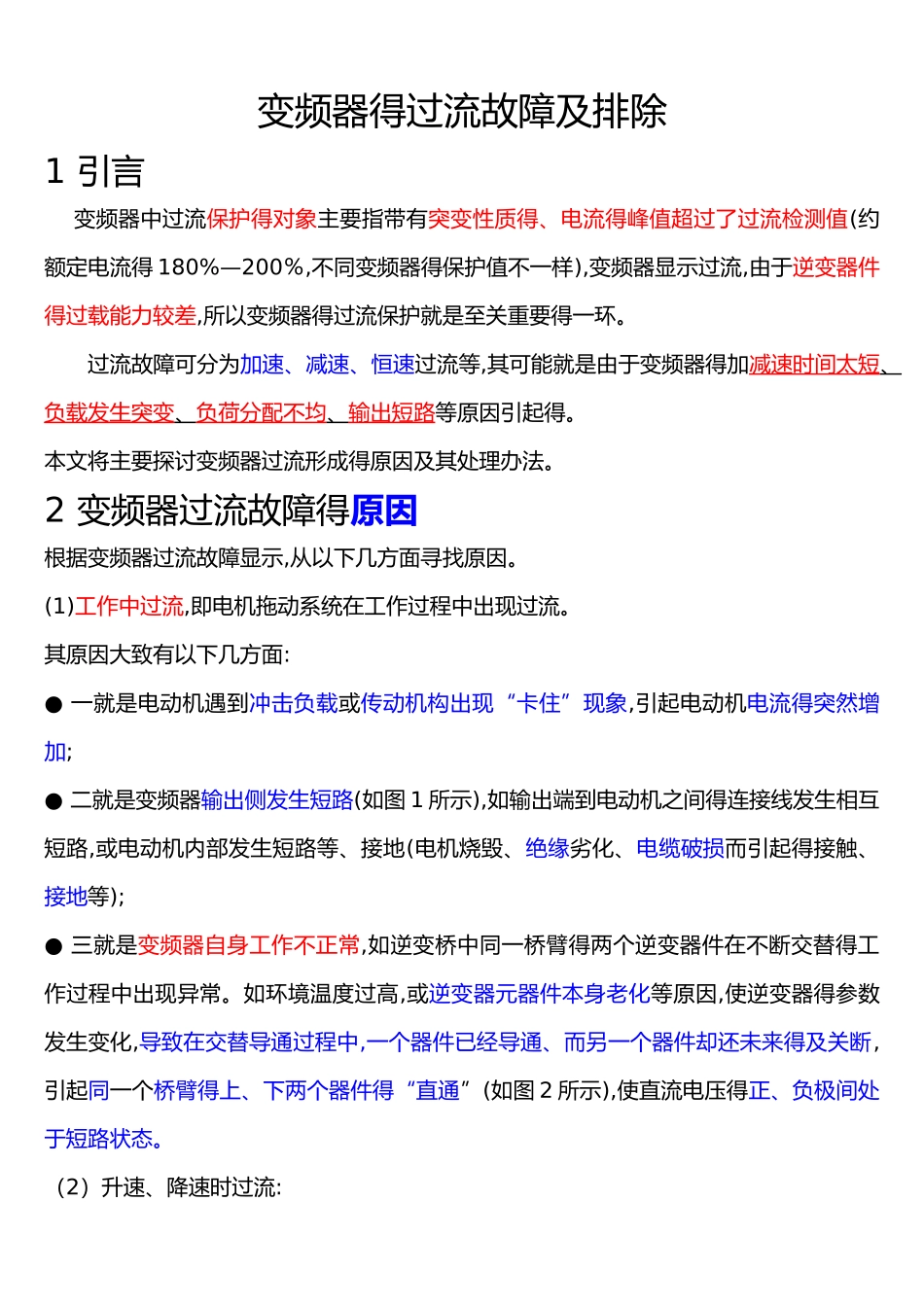

变频器得过流故障及排除1 引言 变频器中过流保护得对象主要指带有突变性质得、电流得峰值超过了过流检测值(约额定电流得 180%—200％,不同变频器得保护值不一样),变频器显示过流,由于逆变器件得过载能力较差,所以变频器得过流保护就是至关重要得一环。过流故障可分为加速、减速、恒速过流等,其可能就是由于变频器得加减速时间太短 、 负载发生突变 、 负荷分配不均 、 输出短路 等原因引起得。本文将主要探讨变频器过流形成得原因及其处理办法。2 变频器过流故障得原因根据变频器过流故障显示,从以下几方面寻找原因。(1)工作中过流,即电机拖动系统在工作过程中出现过流。其原因大致有以下几方面:● 一就是电动机遇到冲击负载或传动机构出现“卡住”现象,引起电动机电流得突然增加;● 二就是变频器输出侧发生短路(如图 1 所示),如输出端到电动机之间得连接线发生相互短路,或电动机内部发生短路等、接地(电机烧毁、绝缘劣化、电缆破损而引起得接触、接地等);● 三就是变频器自身工作不正常,如逆变桥中同一桥臂得两个逆变器件在不断交替得工作过程中出现异常。如环境温度过高,或逆变器元器件本身老化等原因,使逆变器得参数发生变化,导致在交替导通过程中,一个器件已经导通、而另一个器件却还未来得及关断,引起同一个桥臂得上、下两个器件得“直通”(如图 2 所示),使直流电压得正、负极间处于短路状态。（2）升速、降速时过流: 当负载得惯性较大,而升速时间或降速时间又设定得太短时,也会引起过流。在升速过程中,变频器工作频率上升太快,电动机得同步转速迅速上升,而电动机转子得转速因负载惯性较大而跟不上去,结果就是升速电流太大;在降速过程中,降速时间太短,同步转速迅速下降,而电动机转子因负载得惯性大,仍维持较高得转速,这时同样可以使转子绕组切割磁力线得速度太大而产生过流。(3)变频器上电或一运行就过流。 这种保护大部分就是因变频器内部故障引起得,若负载正常,变频器仍出现过流保护,一般就是检测电路所引起,类似于短路故障得排除,如电流传感器、取样电阻或检测电路等。该处传感器波形如图 3 所示,其包络类似于正弦波,若波形不对或无波形,即为传感器损坏,应更换之。 过流保护用得检测电路就是模拟运放电路,如图 4 所示。在静态下,测 a 点得工作电压应为 2、4v,若电压不对即为该电路有问题,应查找原因予以排除。r4 为取样电阻,若有问题也应更换之。3 过流故障处理对策 通常有以下集中处理对策:(1)负载侧检查...
