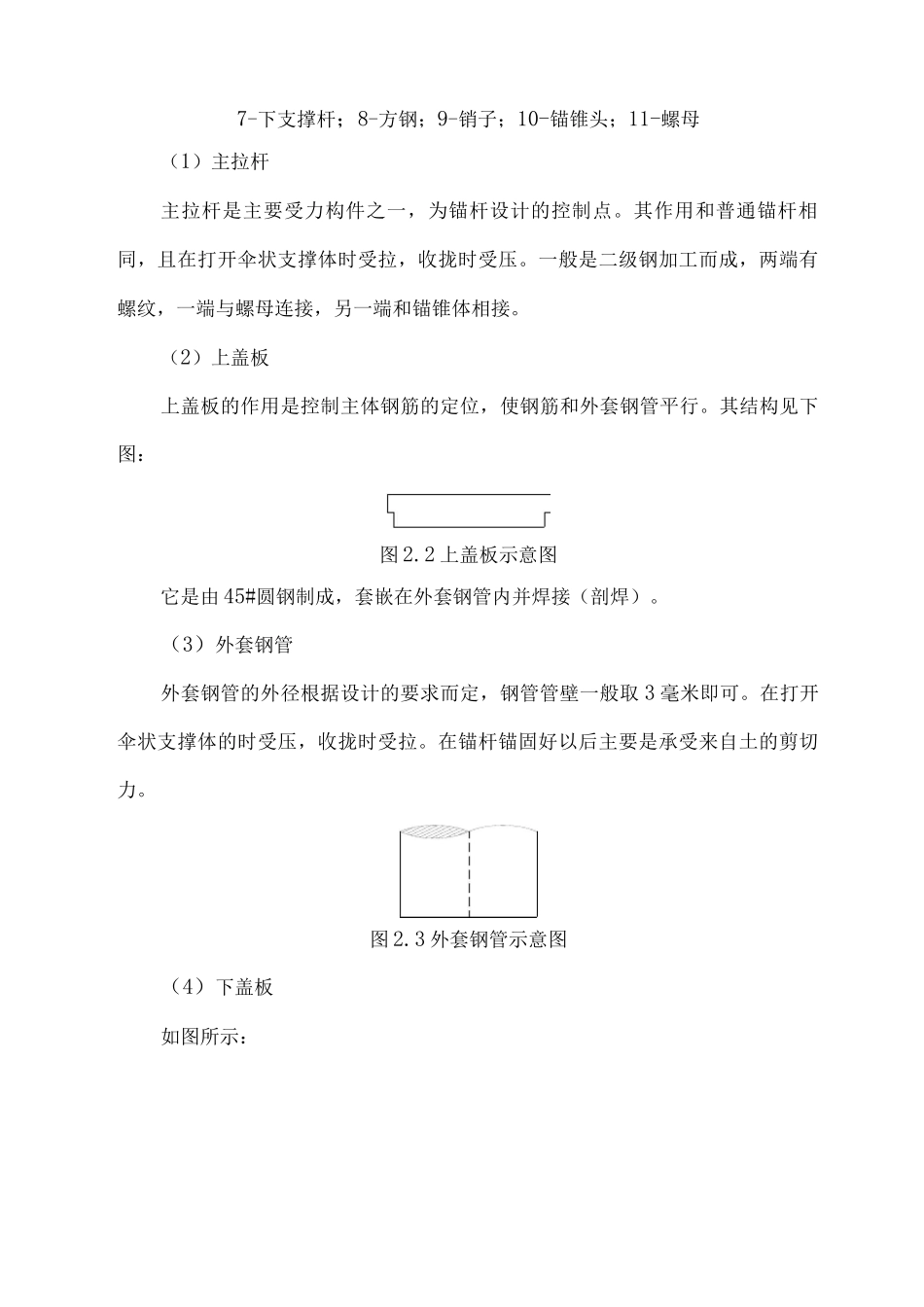

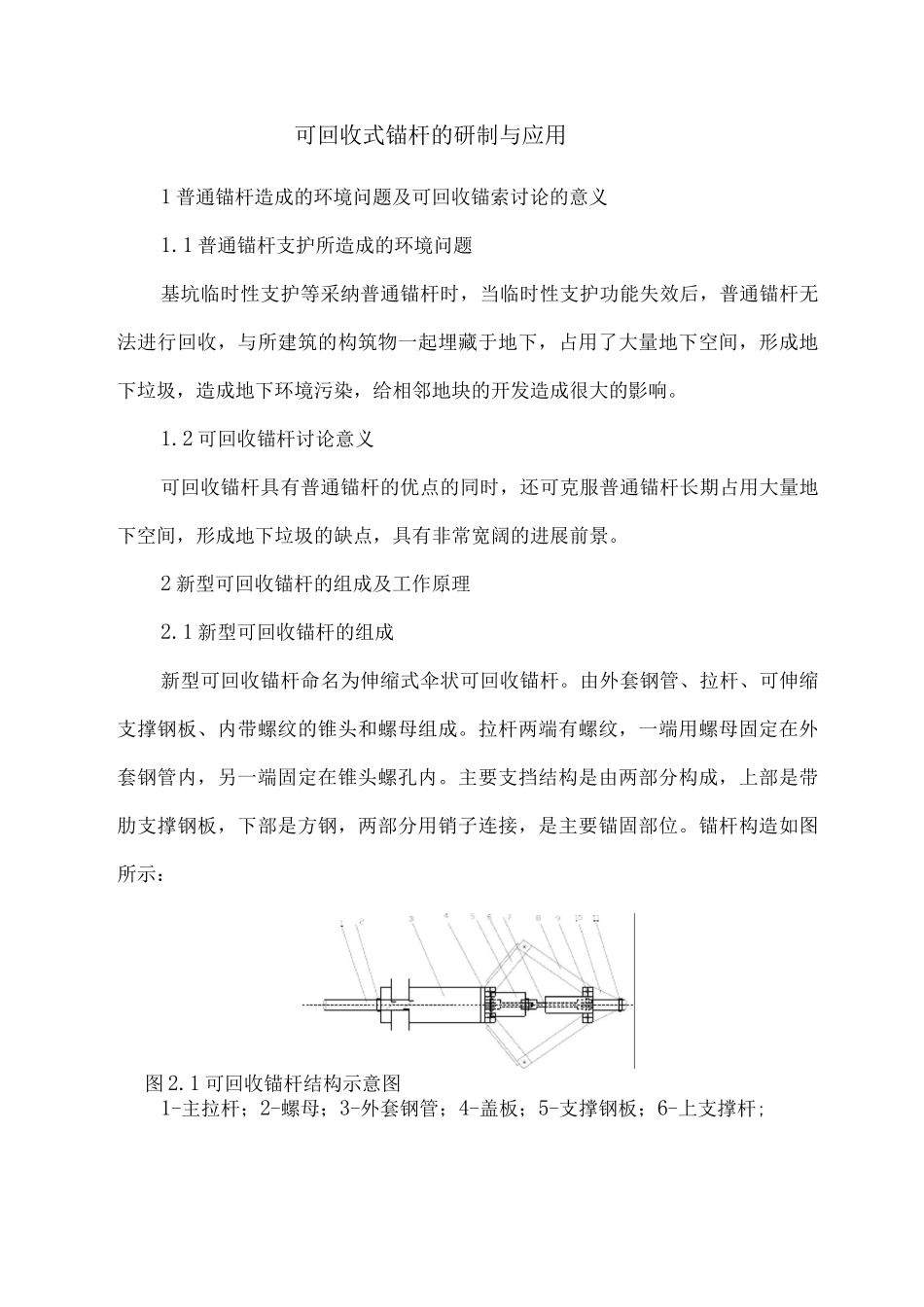

可回收式锚杆的研制与应用1 普通锚杆造成的环境问题及可回收锚索讨论的意义1.1 普通锚杆支护所造成的环境问题基坑临时性支护等采纳普通锚杆时，当临时性支护功能失效后，普通锚杆无法进行回收，与所建筑的构筑物一起埋藏于地下，占用了大量地下空间，形成地下垃圾，造成地下环境污染，给相邻地块的开发造成很大的影响。1.2 可回收锚杆讨论意义可回收锚杆具有普通锚杆的优点的同时，还可克服普通锚杆长期占用大量地下空间，形成地下垃圾的缺点，具有非常宽阔的进展前景。2 新型可回收锚杆的组成及工作原理2.1 新型可回收锚杆的组成新型可回收锚杆命名为伸缩式伞状可回收锚杆。由外套钢管、拉杆、可伸缩支撑钢板、内带螺纹的锥头和螺母组成。拉杆两端有螺纹，一端用螺母固定在外套钢管内，另一端固定在锥头螺孔内。主要支挡结构是由两部分构成，上部是带肋支撑钢板，下部是方钢，两部分用销子连接，是主要锚固部位。锚杆构造如图所示：图 2.1 可回收锚杆结构示意图1-主拉杆；2-螺母；3-外套钢管；4-盖板；5-支撑钢板；6-上支撑杆;7-下支撑杆；8-方钢；9-销子；10-锚锥头；11-螺母（1）主拉杆主拉杆是主要受力构件之一，为锚杆设计的控制点。其作用和普通锚杆相同，且在打开伞状支撑体时受拉，收拢时受压。一般是二级钢加工而成，两端有螺纹，一端与螺母连接，另一端和锚锥体相接。（2）上盖板上盖板的作用是控制主体钢筋的定位，使钢筋和外套钢管平行。其结构见下图：图 2.2 上盖板示意图它是由 45#圆钢制成，套嵌在外套钢管内并焊接（剖焊）。（3）外套钢管外套钢管的外径根据设计的要求而定，钢管管壁一般取 3 毫米即可。在打开伞状支撑体的时受压，收拢时受拉。在锚杆锚固好以后主要是承受来自土的剪切力。图 2.3 外套钢管示意图（4）下盖板如图所示：图 2.4 下盖板示意图下盖板是主要的受力构件之一，它除了有上盖板的作用之外，还要承受来自上肋的拉力。其材料和与外套钢管的连接与上盖板相同。（5）支撑钢板支撑钢板呈伞状撑开伸入土中，是主要受力构件，主要承受土压力。它是由 Q235 钢车成，焊于上肋，共四块，尺寸由设计而定。板上焊接钢肋即上支撑杆，钢肋起到增强支撑钢板承弯能力及连接作用。图 2.5 支撑钢板示意图（6）下支撑杆下支撑杆的示意图如下:图 2.6 下支撑杆示意图是由 24 x 24 的方钢整体车制而成，两端铣槽，槽壁上钻孔便于连结，为了使锚杆轻便，中间段削薄。共四块，均为主要受力构件，锚杆锚固...
