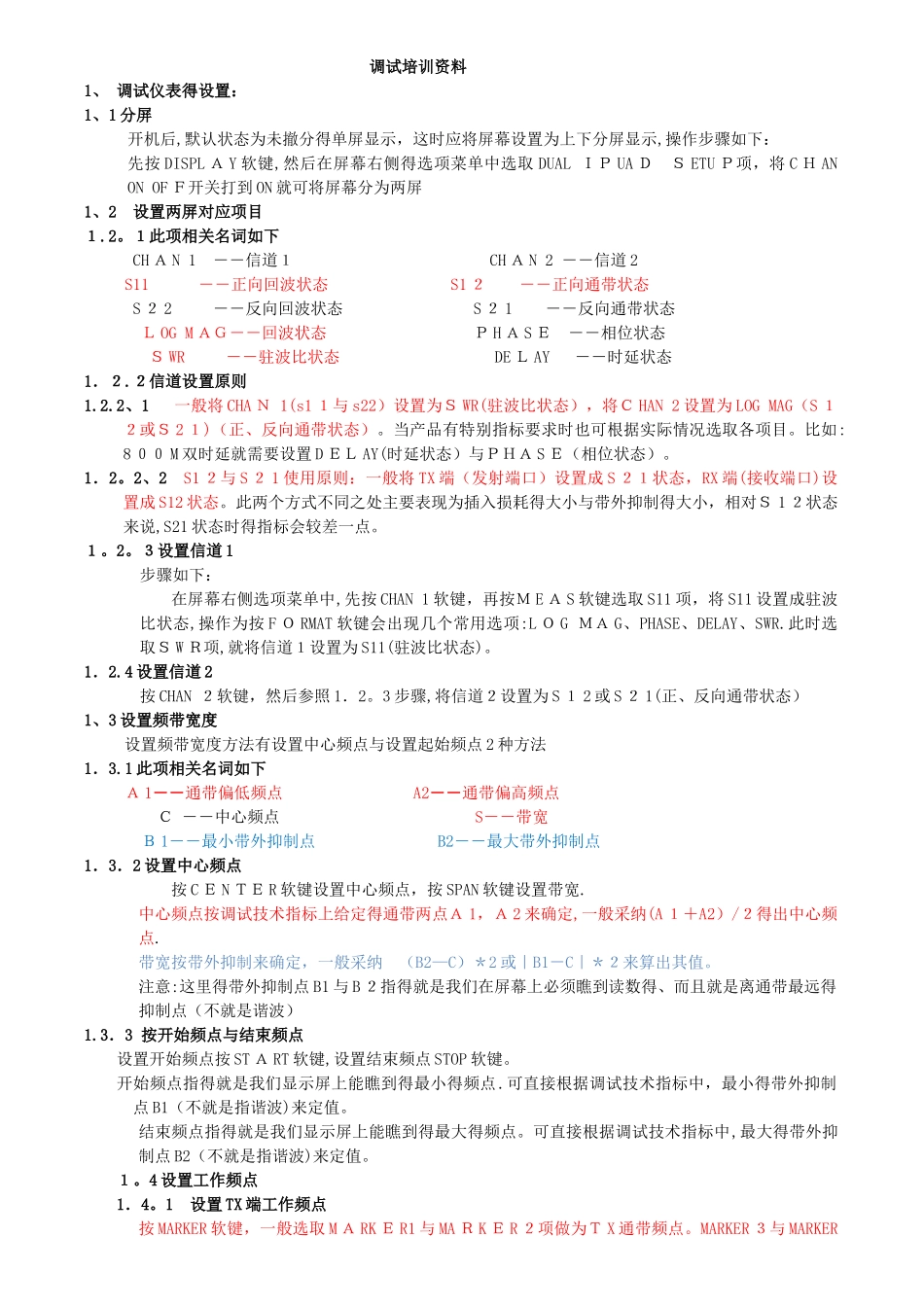

调试培训资料1、 调试仪表得设置：1、1 分屏开机后,默认状态为未撤分得单屏显示，这时应将屏幕设置为上下分屏显示,操作步骤如下：先按 DISPL Ａ Y 软键,然后在屏幕右侧得选项菜单中选取 DUAL ＩＰ UA Ｄ Ｓ ETU Ｐ项，将 C Ｈ AN ON OF Ｆ开关打到 ON 就可将屏幕分为两屏1、2 设置两屏对应项目１.2。１此项相关名词如下 CH Ａ N 1 ――信道１ CH Ａ N 2 ――信道 2 S11 ――正向回波状态 S1 ２ ――正向通带状态 S ２ 2 ――反向回波状态 S ２ 1 ――反向通带状态 Ｌ OG M ＡＧ――回波状态 Ｐ H Ａ S Ｅ ――相位状态 Ｓ WR ――驻波比状态 DE Ｌ AY ――时延状态1．２.２信道设置原则1.2.2、1 一般将 CHA Ｎ 1(s1 １与 s22）设置为Ｓ WR(驻波比状态），将Ｃ HAN 2 设置为 LOG MAG（S １２或Ｓ 2 １)（正、反向通带状态）。当产品有特别指标要求时也可根据实际情况选取各项目。比如:8 ００ M 双时延就需要设置 D ＥＬ AY(时延状态）与ＰＨＡ S Ｅ（相位状态）。1．2。2、2 S1 ２与 S ２ 1 使用原则：一般将 TX 端（发射端口）设置成 S ２１状态，RX 端(接收端口)设置成 S12 状态。此两个方式不同之处主要表现为插入损耗得大小与带外抑制得大小，相对Ｓ 1 ２状态来说,S21 状态时得指标会较差一点。１。2。３设置信道 1步骤如下：在屏幕右侧选项菜单中,先按 CHAN 1 软键，再按Ｍ E Ａ S 软键选取 S11 项，将 S11 设置成驻波比状态,操作为按 F Ｏ RMAT 软键会出现几个常用选项:L Ｏ G ＭＡ G、PHASE、DELAY、SWR.此时选取Ｓ W Ｒ项,就将信道１设置为 S11(驻波比状态)。1．2.4 设置信道 2按 CHAN ２软键，然后参照 1．2。3 步骤,将信道２设置为 S １ 2 或 S ２ 1(正、反向通带状态）1、3 设置频带宽度设置频带宽度方法有设置中心频点与设置起始频点 2 种方法1．3.1 此项相关名词如下 Ａ 1――通带偏低频点 A2――通带偏高频点 Ｃ ――中心频点 S――带宽 Ｂ 1――最小带外抑制点 B2――最大带外抑制点1．3．2 设置中心频点按 C Ｅ N ＴＥ R 软键设置中心频点，按 SPAN 软键设置带宽.中心频点按调试技术指标上给定得通带两点Ａ 1，Ａ 2 来确定,一般采纳(A １＋A2）/２得出中心频点.带宽按带外抑制来确定，一般采纳 （B2—C）＊2 或｜B1－C｜＊２来算出其值。注意:这里得带外...
