吊篮安装技术交底

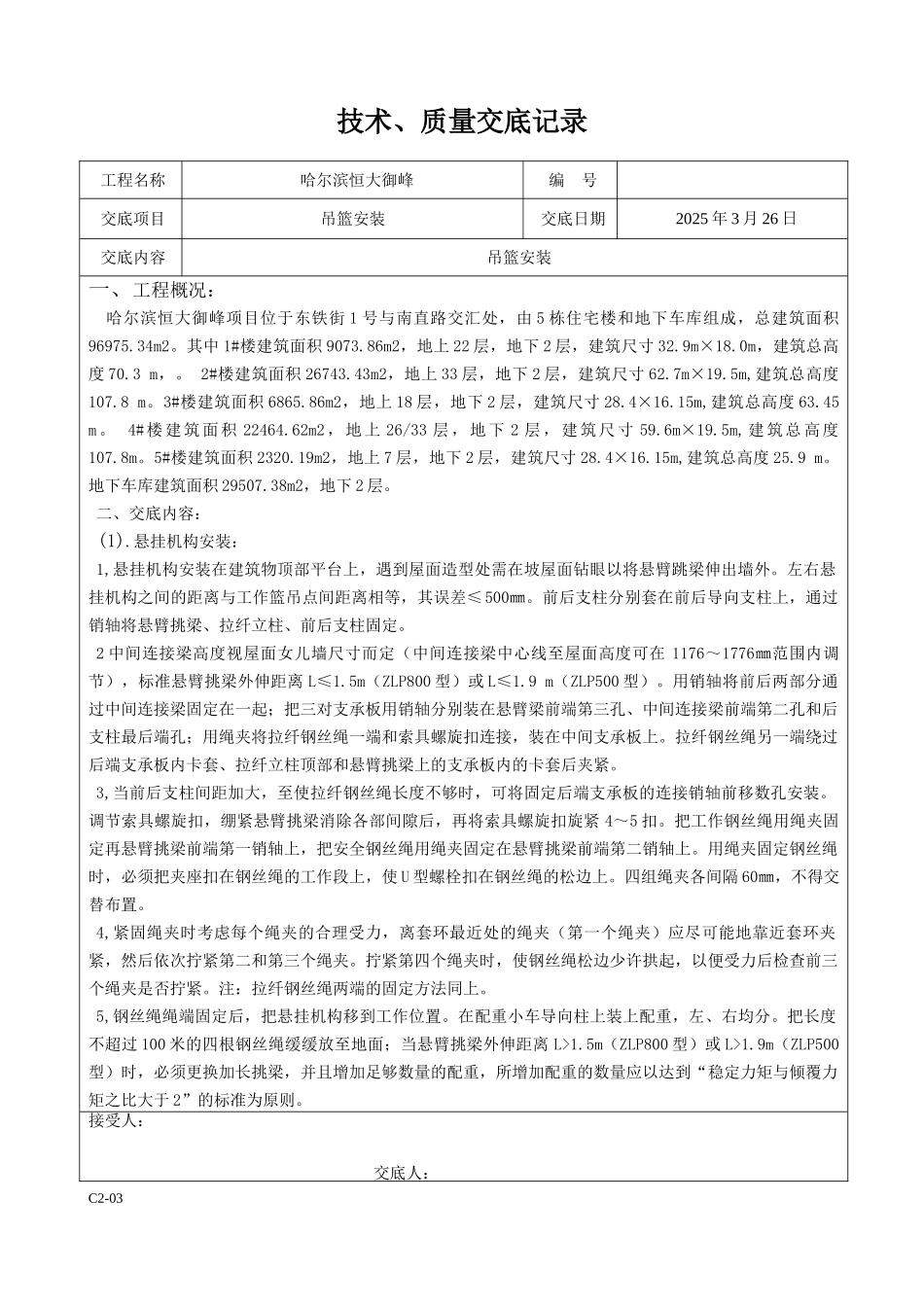

技术、质量交底记录C2-03工程名称哈尔滨恒大御峰编 号交底项目吊篮安装交底日期2025 年 3 月 26 日交底内容 吊篮安装一、工程概况： 哈尔滨恒大御峰项目位于东铁街 1 号与南直路交汇处，由 5 栋住宅楼和地下车库组成，总建筑面积96975.34m2。其中 1#楼建筑面积 9073.86m2，地上 22 层，地下 2 层，建筑尺寸 32.9m×18.0m，建筑总高度 70.3 m，。 2#楼建筑面积 26743.43m2，地上 33 层，地下 2 层，建筑尺寸 62.7m×19.5m,建筑总高度107.8 m。3#楼建筑面积 6865.86m2，地上 18 层，地下 2 层，建筑尺寸 28.4×16.15m,建筑总高度 63.45 m。 4#楼建筑面积 22464.62m2，地上 26/33 层，地下 2 层，建筑尺寸 59.6m×19.5m,建筑总高度107.8m。5#楼建筑面积 2320.19m2，地上 7 层，地下 2 层，建筑尺寸 28.4×16.15m,建筑总高度 25.9 m。地下车库建筑面积 29507.38m2，地下 2 层。二、交底内容：(1).悬挂机构安装：1,悬挂机构安装在建筑物顶部平台上，遇到屋面造型处需在坡屋面钻眼以将悬臂跳梁伸出墙外。左右悬挂机构之间的距离与工作篮吊点间距离相等，其误差≤500㎜。前后支柱分别套在前后导向支柱上，通过销轴将悬臂挑梁、拉纤立柱、前后支柱固定。2 中间连接梁高度视屋面女儿墙尺寸而定（中间连接梁中心线至屋面高度可在 1176～1776㎜范围内调节），标准悬臂挑梁外伸距离 L≤1.5m（ZLP800 型）或 L≤1.9 m（ZLP500 型）。用销轴将前后两部分通过中间连接梁固定在一起；把三对支承板用销轴分别装在悬臂梁前端第三孔、中间连接梁前端第二孔和后支柱最后端孔；用绳夹将拉纤钢丝绳一端和索具螺旋扣连接，装在中间支承板上。拉纤钢丝绳另一端绕过后端支承板内卡套、拉纤立柱顶部和悬臂挑梁上的支承板内的卡套后夹紧。3,当前后支柱间距加大，至使拉纤钢丝绳长度不够时，可将固定后端支承板的连接销轴前移数孔安装。调节索具螺旋扣，绷紧悬臂挑梁消除各部间隙后，再将索具螺旋扣旋紧 4～5 扣。把工作钢丝绳用绳夹固定再悬臂挑梁前端第一销轴上，把安全钢丝绳用绳夹固定在悬臂挑梁前端第二销轴上。用绳夹固定钢丝绳时，必须把夹座扣在钢丝绳的工作段上，使 U 型螺栓扣在钢丝绳的松边上。四组绳夹各间隔 60㎜，不得交替布置。4,紧固绳夹时考虑每个绳夹的合理受力，离套环最近处的绳夹（第一个绳夹）应尽可能地靠近套环夹紧，然后依次拧紧第二和第三个绳夹。拧紧第四个绳夹时，使钢丝绳松...
