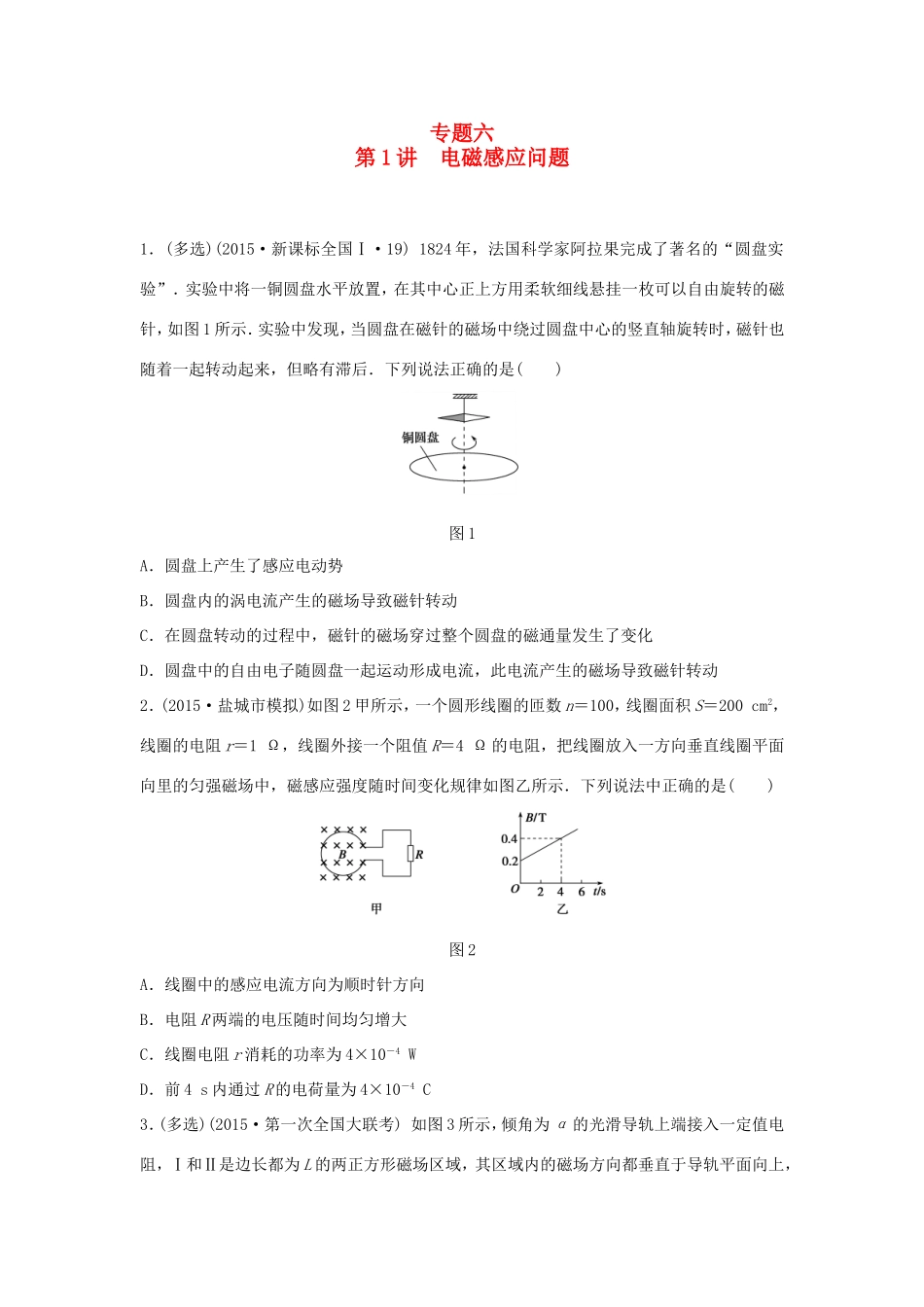

专题六第1讲电磁感应问题1．(多选)(2015·新课标全国Ⅰ·19)1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图1所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说法正确的是()图1A．圆盘上产生了感应电动势B．圆盘内的涡电流产生的磁场导致磁针转动C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动2．(2015·盐城市模拟)如图2甲所示，一个圆形线圈的匝数n＝100，线圈面积S＝200cm2，线圈的电阻r＝1Ω，线圈外接一个阻值R＝4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示．下列说法中正确的是()图2A．线圈中的感应电流方向为顺时针方向B．电阻R两端的电压随时间均匀增大C．线圈电阻r消耗的功率为4×10－4WD．前4s内通过R的电荷量为4×10－4C3．(多选)(2015·第一次全国大联考)如图3所示，倾角为α的光滑导轨上端接入一定值电阻，Ⅰ和Ⅱ是边长都为L的两正方形磁场区域，其区域内的磁场方向都垂直于导轨平面向上，区域Ⅰ中磁场的磁感应强度为B1，区域Ⅱ中磁场随时间按B2＝kt变化，一质量为m、电阻为r的金属杆ab穿过区域Ⅰ垂直地跨放在两导轨上，并恰能保持静止．则()图3A．通过金属杆的电流大小为B．通过金属杆的电流方向从a到bC．定值电阻的阻值为－rD．定值电阻的阻值为4．(多选)(2015·山东省师大附中模拟)如图4所示，为三个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向外、向里和向外，磁场宽度均为L，在磁场区域的左侧边界处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直，现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时的磁通量Φ为正值，外力F向右为正，则以下能反映线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间变化规律图象的是()图45．(多选)(2015·衡水联考)如图5所示，平行虚线之间有垂直于纸面向里的匀强磁场，磁场左右宽度为L，磁感应强度大小为B.一等腰梯形线圈ABCD所在平面与磁场垂直，AB边刚好与磁场右边界重合，AB长等于L，CD长等于2L，AB、CD间的距离为2L，线圈的电阻为R.现让线圈向右以恒定速度v匀速运动，从线圈开始运动到CD边刚好要进入磁场的过程中()图5A．线圈中感应电流沿顺时针方向B．线圈中感应电动势大小为BLvC．通过线圈截面的电荷量为D．克服安培力做的功为6．(多选)(2015·青岛二模)如图6甲所示，在水平面上固定一个匝数为10匝的等边三角形金属线框，总电阻为3Ω，边长为0.4m．金属线框处于两个半径为0.1m的圆形匀强磁场中，顶点A恰好位于左边圆的圆心，BC边的中点恰好与右边圆的圆心重合．左边磁场方向垂直水平面向外，右边磁场垂直水平面向里，磁感应强度的变化规律如图乙所示，则下列说法中正确的是(π取3)()图6A．线框中感应电流的方向是顺时针方向B．t＝0.4s时，穿过线框的磁通量为0.005WbC．经过t＝0.4s，线框中产生的热量为2.7JD．前0.4s内流过线框的电荷量为0.2C7．(多选)(2015·第二次全国大联考)如图7所示，固定的竖直光滑U形金属导轨，间距为L，上端接有阻值为R的电阻，处在方向水平且垂直于导轨平面、磁感应强度为B的匀强磁场中，质量为m、电阻为r的导体棒与劲度系数为k的固定轻弹簧相连放在导轨上，导轨的电阻忽略不计．初始时刻，弹簧处于伸长状态，其伸长量为x1＝，此时导体棒具有竖直向上的初速度v0.在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．则下列说法正确的是()图7A．初始时刻导体棒受到的安培力大小F＝B．初始时刻导体棒加速度的大小a＝2g＋C．导体棒往复运动，最终静止时弹簧处于压缩状态D．导体棒开始运动直到最终静止的过程中，电阻R上产生的焦耳热Q＝mv＋8．(2015·宁波模拟)如图8所示，两根足够长的光滑平行直导轨(不计阻值)构成的平面与水平面成37°角，导轨平面处在垂直...
