高考物理大二轮总复习专题六 第2讲 直流电路和交流电路试题VIP免费

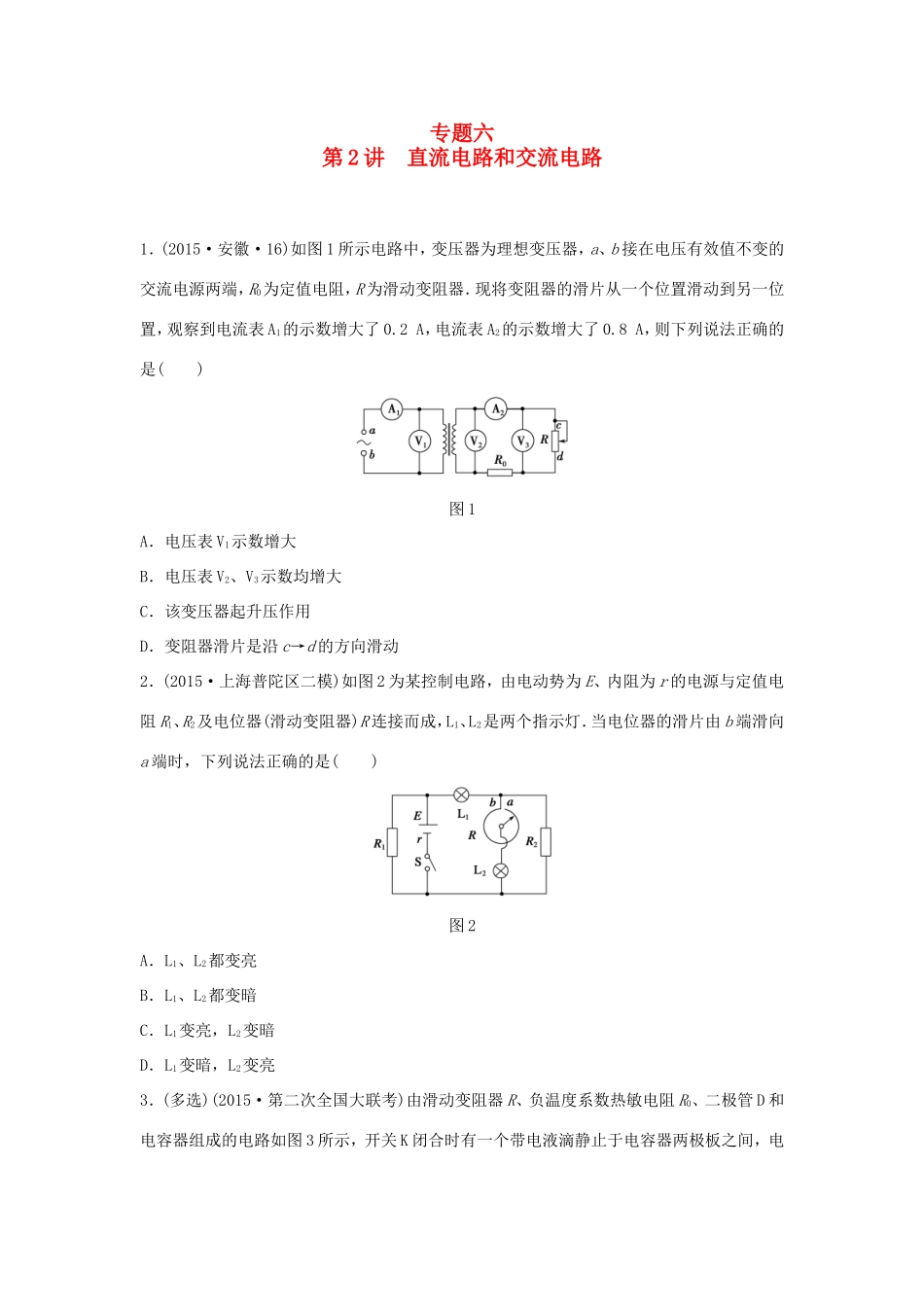

专题六第2讲直流电路和交流电路1．(2015·安徽·16)如图1所示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器．现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数增大了0.2A，电流表A2的示数增大了0.8A，则下列说法正确的是()图1A．电压表V1示数增大B．电压表V2、V3示数均增大C．该变压器起升压作用D．变阻器滑片是沿c→d的方向滑动2．(2015·上海普陀区二模)如图2为某控制电路，由电动势为E、内阻为r的电源与定值电阻R1、R2及电位器(滑动变阻器)R连接而成，L1、L2是两个指示灯．当电位器的滑片由b端滑向a端时，下列说法正确的是()图2A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2变亮3．(多选)(2015·第二次全国大联考)由滑动变阻器R、负温度系数热敏电阻R0、二极管D和电容器组成的电路如图3所示，开关K闭合时有一个带电液滴静止于电容器两极板之间，电容器下极板接地，下列说法中正确的是()图3A．若把滑动变阻器的滑片向上移动，液滴将会向下运动B．若把开关断开，液滴将会向上运动C．若热敏电阻的温度降低，液滴将会向下运动D．若把上极板向上移动，液滴将静止不动4．(2015·日照市二模)如图4所示，理想变压器原、副线圈的匝数之比为4∶1，原线圈两端接u＝220sin100πtV的交流电源，副线圈两端接R＝55Ω的负载电阻，电表均为理想交流电表．则下列说法中正确的是()图4A．副线圈中输出交流电的频率为12.5HzB．副线圈中电压表的示数为55VC．变压器的输入功率为110WD．原线圈中的电流表A的示数为0.25A5．(2015·福建·15)图5为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2，在T的原线圈两端接入一电压u＝Umsinωt的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其他因素的影响，则输电线上损失的电功率为()图5A．()B．()C．4()2()2rD．4()2()2r6．(2015·德阳市三诊)如图6所示为某大型商场的应急供电系统，由交流发电机和副线圈匝数可调的理想降压变压器组成．发电机中矩形线圈所围的面积为S，匝数为N，电阻不计，它可绕水平轴OO′在磁感应强度为B的水平匀强磁场中以角速度ω匀速转动．矩形线圈通过滑环连接降压变压器，滑动触头上下移动时可改变输出电压，R0表示输电线的电阻，以线圈平面与磁场平行时为计时起点，下列判断正确的是()图6A．当发电机线圈t＝0时刻处于图示位置时，穿过线圈平面的磁通量最大B．发电机线圈感应电动势的瞬时值表达式为e＝NBSsinωtC．当用电器数目增多时，若要用电器两端电压保持不变，滑动触头P应向上滑动D．当滑动触头P向下移动时，变压器原线圈两端的电压将升高7．(多选)(2015·济宁市二模)如图7所示，匀强磁场的磁感应强度B＝T．单匝矩形线圈面积S＝1m2，电阻不计，绕垂直于磁场的轴OO′匀速转动．线圈通过电刷与一理想变压器原线圈相接，为交流电流表，通过调整副线圈的滑动触头P，使变压器原、副线圈匝数比为1∶2时，副线圈电路中标有“36V,18W”的灯泡正常发光．以下判断正确的是()图7A．电流表的示数为1AB．矩形线圈产生电动势的有效值为18VC．从矩形线圈转到中性面开始计时，矩形线圈电动势随时间的变化规律e＝18sin90πtVD．若矩形线圈转速增大，为使灯泡仍能正常发光，应将P适当下移8．(2015·宁德市5月模拟)理想变压器原线圈的匝数为1100匝，副线圈的匝数为25匝，原线圈输入电压的变化规律如图8甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的滑片，R为定值电阻．则()图8A．副线圈输出电压的频率为100HzB．副线圈输出电压的有效值为7VC．P向左移动时，变压器原、副线圈的电流都减小D．P向左移动时，变压器的输入功率增加9．(多选)(2015·淄博市二模)如图9甲所示为理想调压变压器，原线圈A、B端的输入电压如图乙所示，则当此变压器工作时，以下说法正确的是()图9A．若滑动触头P处于某一确定位置，当变阻器R的滑动触头下滑时，电流表示数将变大B．若滑动触头P处于某一确定位置，当变阻器R的滑动触头上滑时，电压表示数将变大C．若滑动触头P和变阻器R的滑动触头同时上移，则电流表示数一定变大D．若变...
