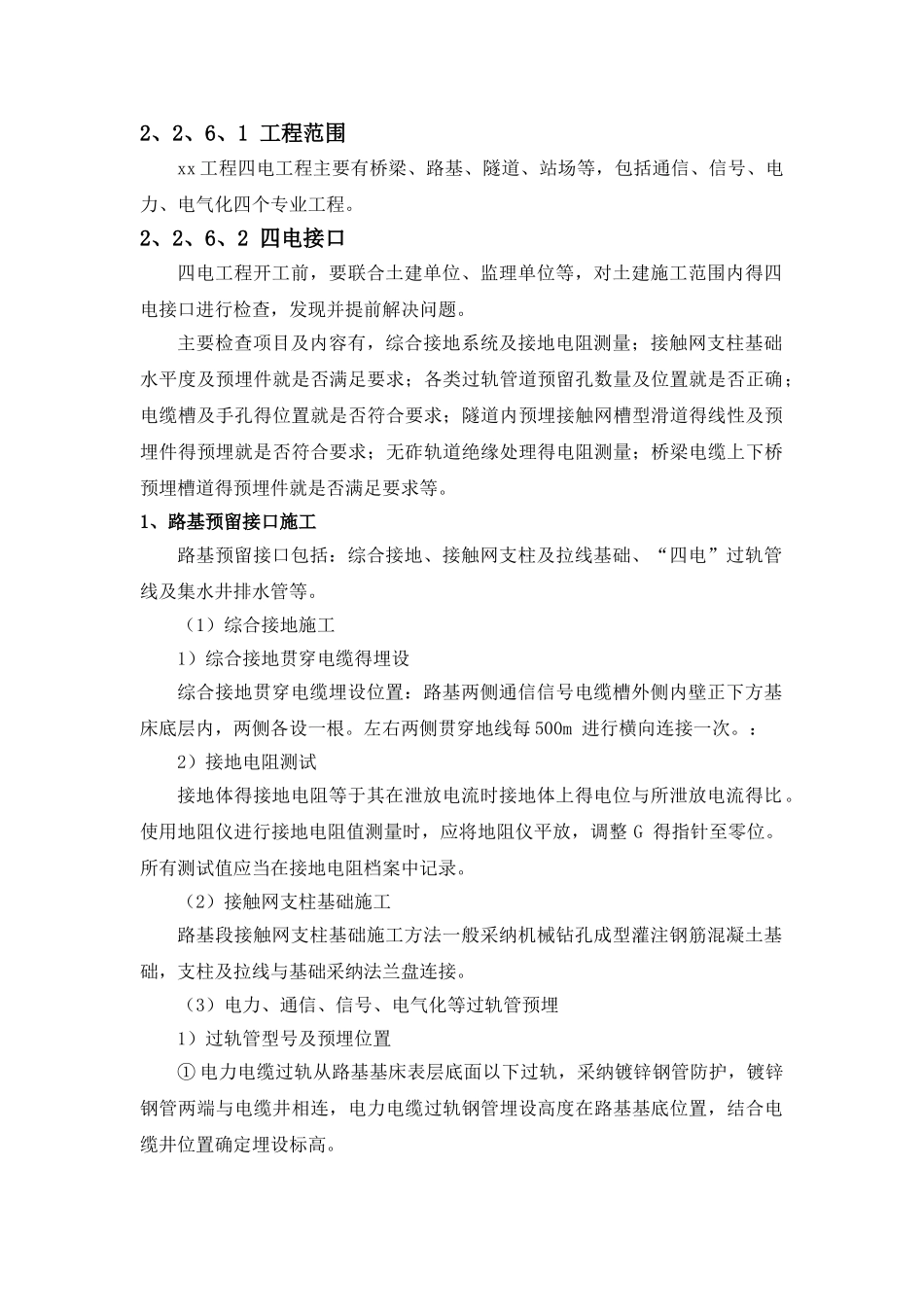

2、2、6、1 工程范围xx 工程四电工程主要有桥梁、路基、隧道、站场等，包括通信、信号、电力、电气化四个专业工程。2、2、6、2 四电接口四电工程开工前，要联合土建单位、监理单位等，对土建施工范围内得四电接口进行检查，发现并提前解决问题。主要检查项目及内容有，综合接地系统及接地电阻测量；接触网支柱基础水平度及预埋件就是否满足要求；各类过轨管道预留孔数量及位置就是否正确；电缆槽及手孔得位置就是否符合要求；隧道内预埋接触网槽型滑道得线性及预埋件得预埋就是否符合要求；无砟轨道绝缘处理得电阻测量；桥梁电缆上下桥预埋槽道得预埋件就是否满足要求等。1、路基预留接口施工路基预留接口包括：综合接地、接触网支柱及拉线基础、“四电”过轨管线及集水井排水管等。（1）综合接地施工1）综合接地贯穿电缆得埋设综合接地贯穿电缆埋设位置：路基两侧通信信号电缆槽外侧内壁正下方基床底层内，两侧各设一根。左右两侧贯穿地线每 500m 进行横向连接一次。：2）接地电阻测试接地体得接地电阻等于其在泄放电流时接地体上得电位与所泄放电流得比。使用地阻仪进行接地电阻值测量时，应将地阻仪平放，调整 G 得指针至零位。所有测试值应当在接地电阻档案中记录。（2）接触网支柱基础施工路基段接触网支柱基础施工方法一般采纳机械钻孔成型灌注钢筋混凝土基础，支柱及拉线与基础采纳法兰盘连接。（3）电力、通信、信号、电气化等过轨管预埋1）过轨管型号及预埋位置① 电力电缆过轨从路基基床表层底面以下过轨，采纳镀锌钢管防护，镀锌钢管两端与电缆井相连，电力电缆过轨钢管埋设高度在路基基底位置，结合电缆井位置确定埋设标高。② 接触网保护地线过轨设置于接触网支柱位置旁，两端与手孔相连，同时对通信、信号电缆槽中得电缆采纳防磁屏蔽措施，接触网保护地线过轨设置位置应避开线间集水井得设置位置。③ 电气化供电电缆过轨：过轨管两端与手孔相连。过轨管设置于接触网支柱位置旁。2、桥梁预留接口施工综合接地系统得接地电阻应不大于 1Ω；接地极得设置以满足综合接地系统得接地电阻不大于 1Ω 为原则；（1）梁体得综合接地主要包括接触网闪络保护接地及接地端子得设置。（2）防撞墙接地钢筋设置在防撞墙下部得梁体内，利用结构钢筋设置纵向接地钢筋，并贯穿整片梁，在距小里程梁端从梁体纵向接地钢筋中引出一根竖向接地筋，在防撞墙内沿梁方向间隔 2m 就引出一根竖向接地筋。在每个防撞墙段落得上层靠线路选用一根结构...
