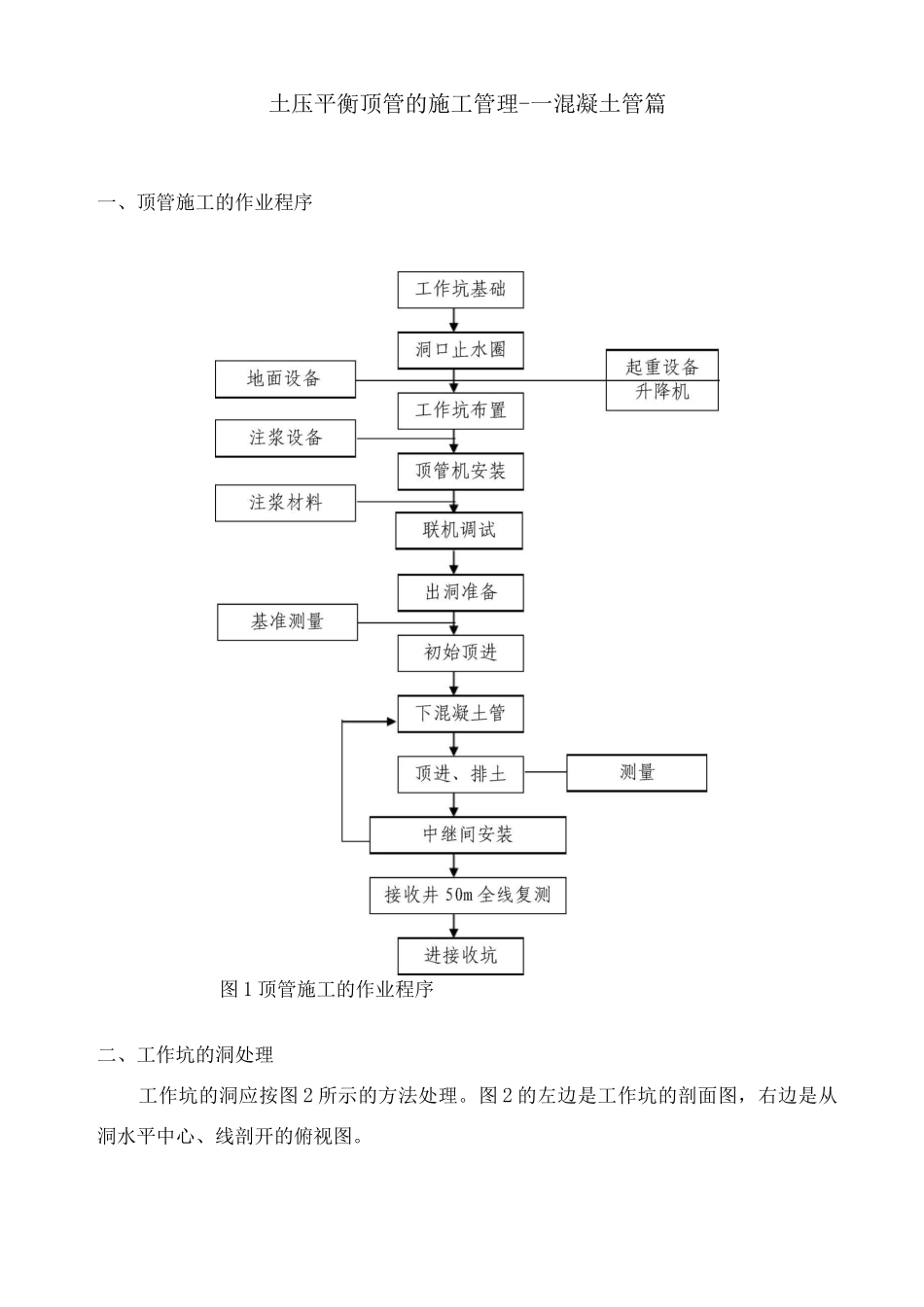

土压平衡顶管的施工管理-一混凝土管篇一、顶管施工的作业程序图 1 顶管施工的作业程序二、工作坑的洞处理工作坑的洞应按图 2 所示的方法处理。图 2 的左边是工作坑的剖面图，右边是从洞水平中心、线剖开的俯视图。图 2 工作坑的洞处理洞的左边是用槽钢插入做成的钢封门，槽钢的顶端在工作坑沉到位以后离地面以下最多不得超过 1 米,且要易于拔起。洞的中间填的是粘土，洞的右边是砖墙，工作坑的内壁上安装有洞止水圈。由于沉井下沉过程中有误差，所以在安装洞止水圈时应使橡胶圈的中心与管道的设计中心一致，不让管道中心出现偏差，以免止水效果不好。三、工作坑布置工作坑布置除了上述的洞止水圈安装以外，还包括基坑导轨、后靠板、主顶油缸架等的安装,配电箱和电缆的布置，激光径纬仪的安装和校正.在工作坑布置的同时，地面上起重设备等也应进行。在工作坑布置中还必须加设安全护栏,工作坑布置图如图 3 所示。图 3 工作坑布置图1 -待用管、2 -顶管机、3-混凝土管、4 -洞止水圈、5 -基坑导轨、6 -顶铁、7-主顶油缸、8-主顶油泵、9-激光径纬仪、10 -后靠板.按标高要求把基坑导轨安放好，导轨的前段应尽量靠近洞。并且导轨用支撑撑在其左右两侧，把导轨固定好。假如土体比较软，还必须在沉井的洞内安装上一副延长导轨，其导轨面与基坑导轨相一致。延长导轨的主要功能是防止机头出洞以后而产生偏低的情况发生.延长导轨用砖块和水泥浆砌成一个圆弧形托即可。基坑导轨安装好以后就可以安装后靠板。后靠板安装要注意使其表面与基坑导轨轴线保持垂直。另外，后靠背假如有空隙最好用素砼填实。然后再把主顶油缸架放下，主顶油缸架的前端必须搁在基坑导轨上，后端在与后靠背保持一定距离后就可用木块垫平.最后再把主顶油缸一一安装在油缸架上.在主顶油缸架的上方搭上一个平台，它与基坑同宽，长度在后靠背与油缸架前端之间即可。此平台上安装主顶油泵、电源箱等。再接下来把油管及油泵电源接上试车.在此同时，应把主顶油缸前的环形顶铁与主顶油缸联接好。I 师 *1工作坑的布置中要注意以下几个问题：1、基坑导轨一定要安装牢固，不能有松动，一定要水平，否则会使顶管失败.2、后靠板安放要垂直，与井壁之间的空隙要用沙石填实.3、主顶油缸与后靠板要垂直,其合力点最好比管中心低 50 - 1mm 。4、激光径纬仪前要有护栏，防止人碰撞。四、顶管机安装顶管机放置在导轨上要正，偏转仪显示的偏转角度不应大于 1 度。另外，因为运输过程...
