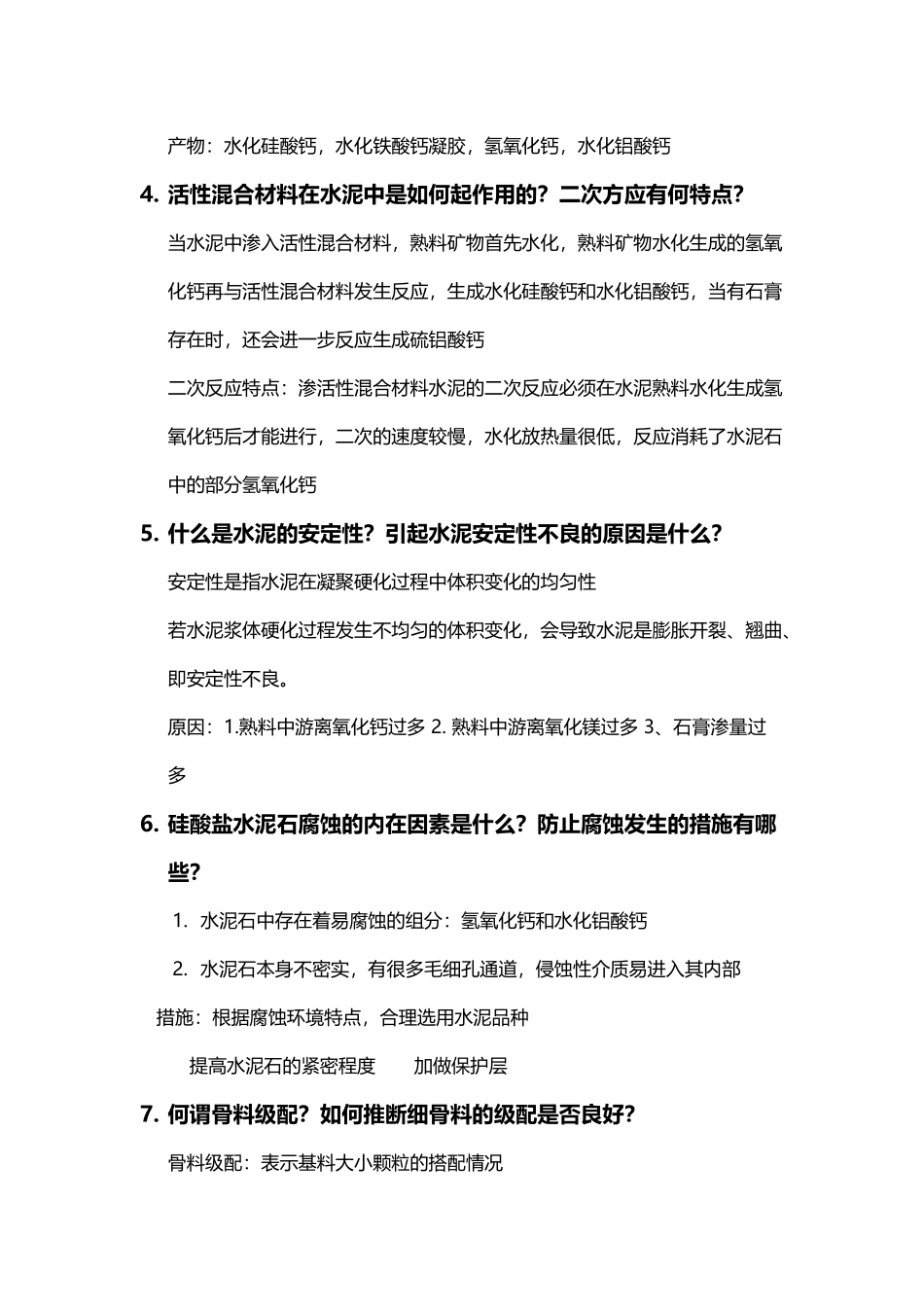

土木工程材料简答题(3 页)Good is good, but better carries it.精益求精，善益求善。1. 简述石灰的熟化、硬化过程及特点熟化识指生石灰与水作用生成氢氧化钙的过程特点：1.放出大量的热 2.体积增大 1-2.5 倍石灰硬化包括干燥硬化和碳化硬化干燥硬化：氢氧化钙颗粒间的毛细孔隙失水，使得毛细管产生负压力，颗粒间接触变得紧密而产生强度特点：强度低，遇水部分强氧化成重新溶于水，强度消逝碳化硬化：氢氧化钙与空气中的二氧化碳在有水的情况下反应生成碳酸钙晶体的过程特点：基本只发生在表层，过程十分缓慢2. 为什么石灰土多年后具有一定得耐水性？石灰可改善粘土的和易性，在强力夯实下，大大提高粘土的紧密程度。而且粘土颗粒表面少量的活性氧化硅和氧化铝可与氢氧化钙发生化学反应，生成不溶于水的硅酸钙和水化铝酸钙。将粘土粘结起来，从而提高了粘土的强度和耐久性3. 硅酸盐水泥主要由哪些矿物成分组成？它们的水化产物是什么？硅酸盐水泥熟料的主要矿物的名称和含量范围如下：硅酸三钙（3CaO·SiO2，简称 C3S）含量 36-60%硅酸二钙（2CaO·SiO2，简称 C2S）含量 15-37%铝酸三钙（3CaO·Al2O3，简称 C3A）含量 7-15%铁铝酸四钙（4CaO·Al2O3·Fe2O3，简称 C4AF）含量 10-18%产物：水化硅酸钙，水化铁酸钙凝胶，氢氧化钙，水化铝酸钙4. 活性混合材料在水泥中是如何起作用的？二次方应有何特点？当水泥中渗入活性混合材料，熟料矿物首先水化，熟料矿物水化生成的氢氧化钙再与活性混合材料发生反应，生成水化硅酸钙和水化铝酸钙，当有石膏存在时，还会进一步反应生成硫铝酸钙二次反应特点：渗活性混合材料水泥的二次反应必须在水泥熟料水化生成氢氧化钙后才能进行，二次的速度较慢，水化放热量很低，反应消耗了水泥石中的部分氢氧化钙5. 什么是水泥的安定性？引起水泥安定性不良的原因是什么？ 安定性是指水泥在凝聚硬化过程中体积变化的均匀性若水泥浆体硬化过程发生不均匀的体积变化，会导致水泥是膨胀开裂、翘曲、即安定性不良。原因：1.熟料中游离氧化钙过多 2. 熟料中游离氧化镁过多 3、石膏渗量过多6. 硅酸盐水泥石腐蚀的内在因素是什么？防止腐蚀发生的措施有哪些？1. 水泥石中存在着易腐蚀的组分：氢氧化钙和水化铝酸钙2. 水泥石本身不密实，有很多毛细孔通道，侵蚀性介质易进入其内部 措施：根据腐蚀环境特点，合理选用水泥品种 提高水泥石的紧密程度 加做保护层7. 何谓骨料级配？如何推断细骨料...
