地形图测量技术总结范本

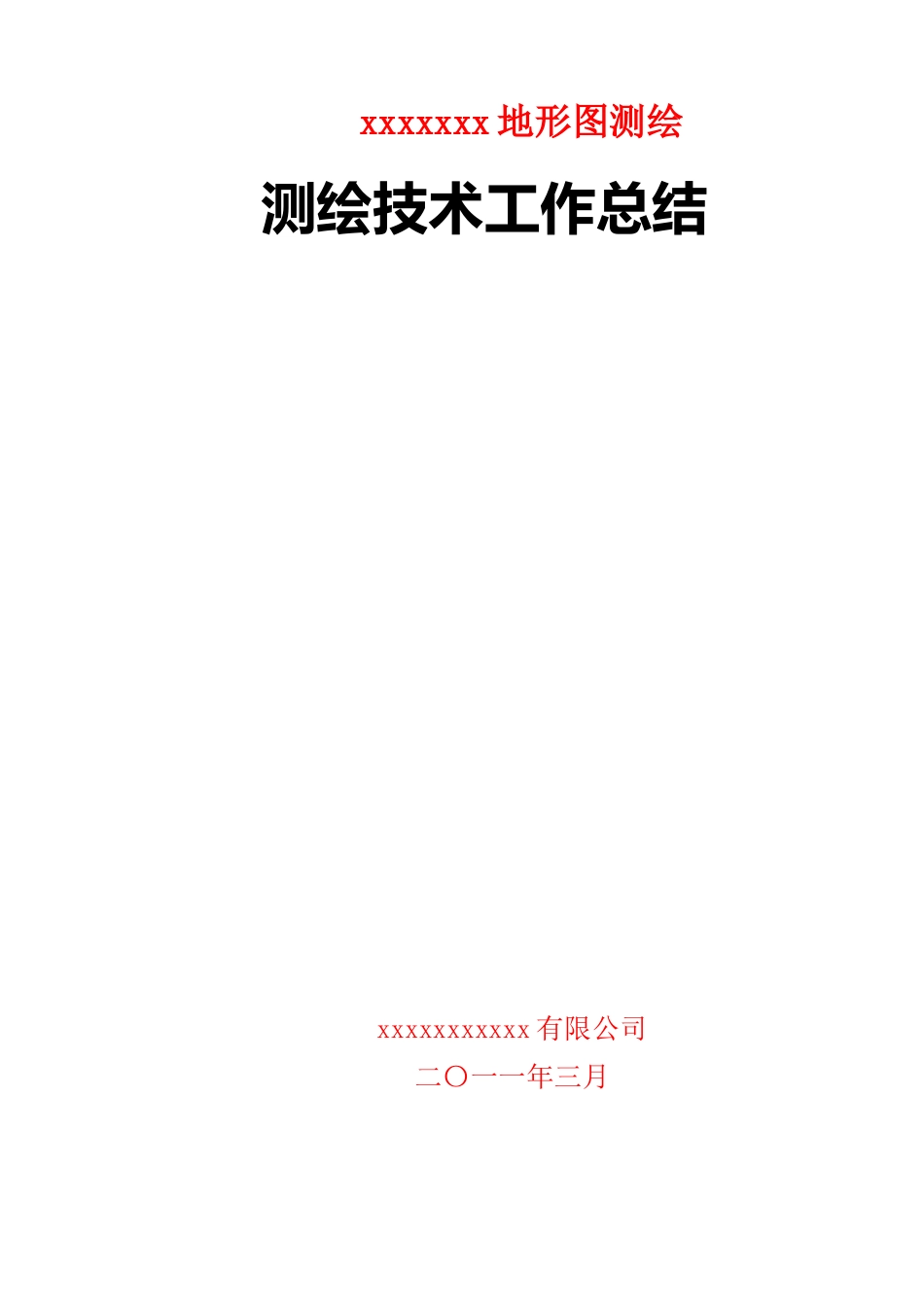

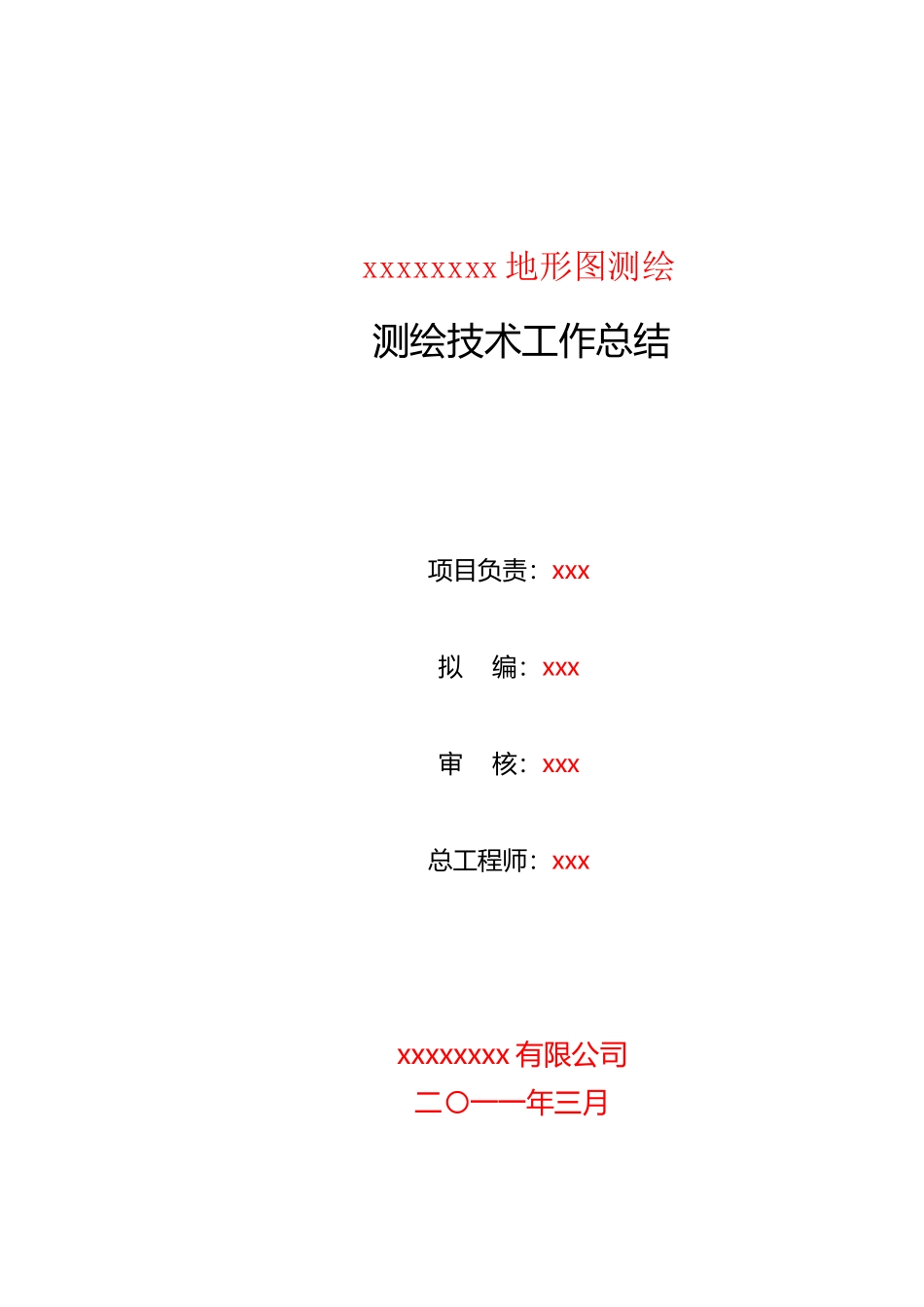

地形图测量技术总结范本(11 页)Good is good, but better carries it.精益求精，善益求善。xxxxxxx 地形图测绘测绘技术工作总结xxxxxxxxxxx 有限公司二〇一一年三月xxxxxxxx 地形图测绘测绘技术工作总结项目负责：xxx拟 编：xxx审 核：xxx总工程师：xxxxxxxxxxx 有限公司二〇一一年三月目 录一 概述二 作业的技术依据三 已有测绘资料的利用四 控制测量五 1:500 比例尺地形图测量六 成果资料的检查七 结论与建议八 成果资料提交一、概述受********（以下简称甲方）的委托，我单位承担了******的测量任务，以下为本次测量的技术总结。1、测区概况测区位于***，交通较为便利。测区内通视条件良好，测量较为方便。2、投入的人员和仪器设备（1）本工程投入人员共*人，其中测图组*人，控制组*人;其中助理工程师*人，技术员*人。（2）xxxx 全站仪 1 台套（2″）。（3）xxxx 全站仪 1 台套（2″）。（4）南方 NGS9600GPS 静态接收机 4 台套，平面等级精度为 1㎝+1ppm，高程等级精度为 2㎝+1ppm。（5）瑞得 R90T 双频 GPS 接收机 2 台套，平面等级精度为 1㎝+1ppm，高程等级精度为 2㎝+1ppm。（6）计算机 1 台，打印机 1 台。3、完成的任务情况（1）E 级 GPS 测量共施测一级 GPS 网一个，共计 6 点。（2）导线控制测量测区共施测量导线****米。（3）图根控制测量测区利用瑞得 R90T 移动 RTK 施测图根控制点。（4）1:500 地形图测量，施测地形图约为****平方米。二、作业的技术依据1、《城市测量法律规范》(CJJ8—99)；2、《1:500、1:1000、1:2000 地形图图式》(GB/T7929—1995)；3、《工程测量法律规范》(GB50026—93)；4、《全球定位系统城市测量技术规程》（CJJ73—97）；5、与本工程有关的其它技术规定、协议及合同。三、已有测绘资料的利用1、平面控制资料测区附近有控制 GPS 点两个（详见下表）。平面坐标系为 1954 年北京坐标系，平面等级为Ⅳ级，高程系统为 1956 年黄海高程系，高程等级为四等三角高程。经实地踏勘和检校，点位保持完好无位移，可作为本测区控制起算使用，详见下表：点名X 坐标Y 坐标高程等级GPS7ⅣGPS8Ⅳ2、高程控制资料测区附近有两个已知高程控制点，高程系统为 1956 黄海高程系。高程等级为四等三角高程。四、控制测量系统的采纳1、平面坐标系统平面坐标系统：1954 北京坐标系。2、高程系统高程系统：1956 年黄海高程系。A、首级 GPS 控制测量本测区...
