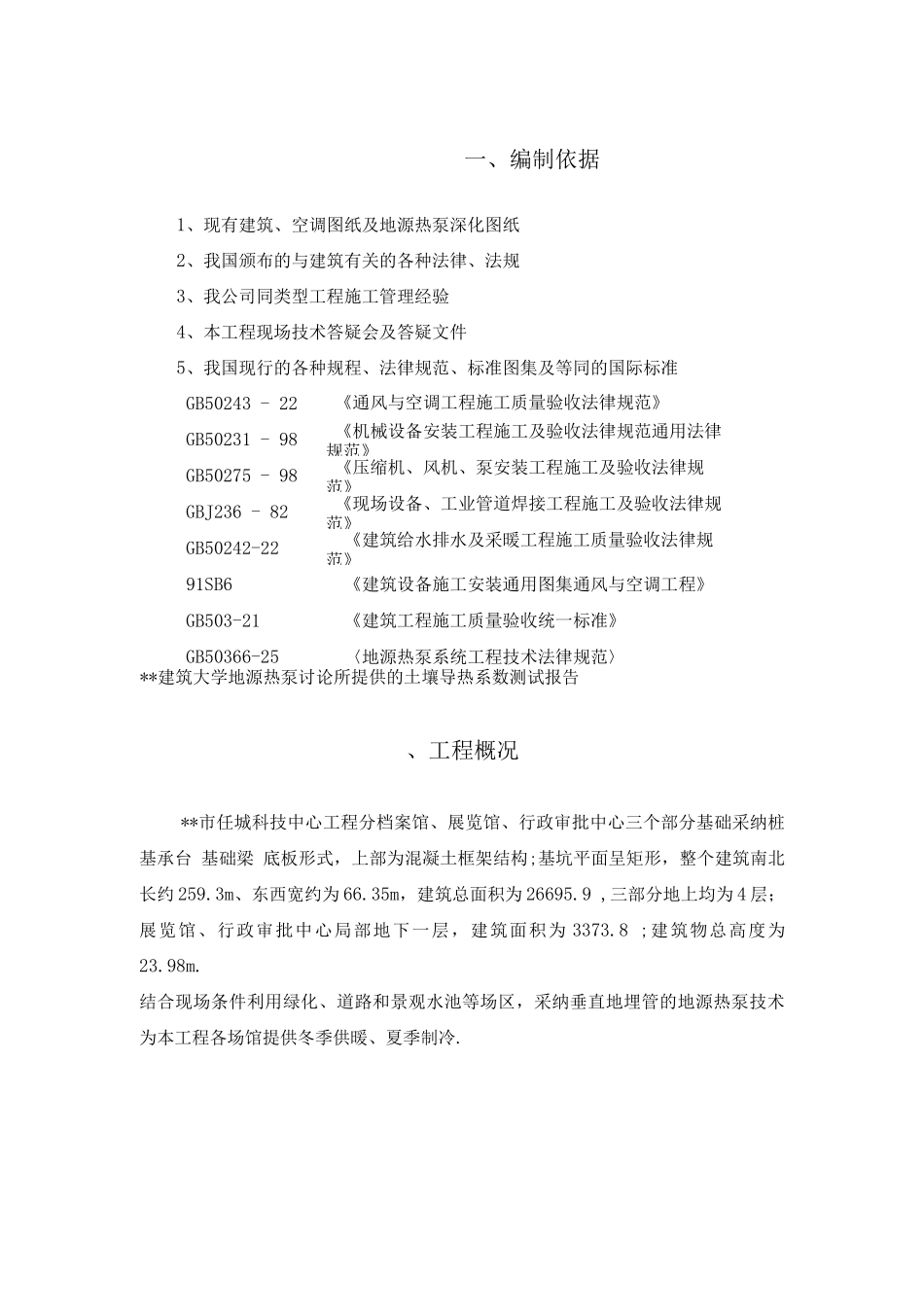

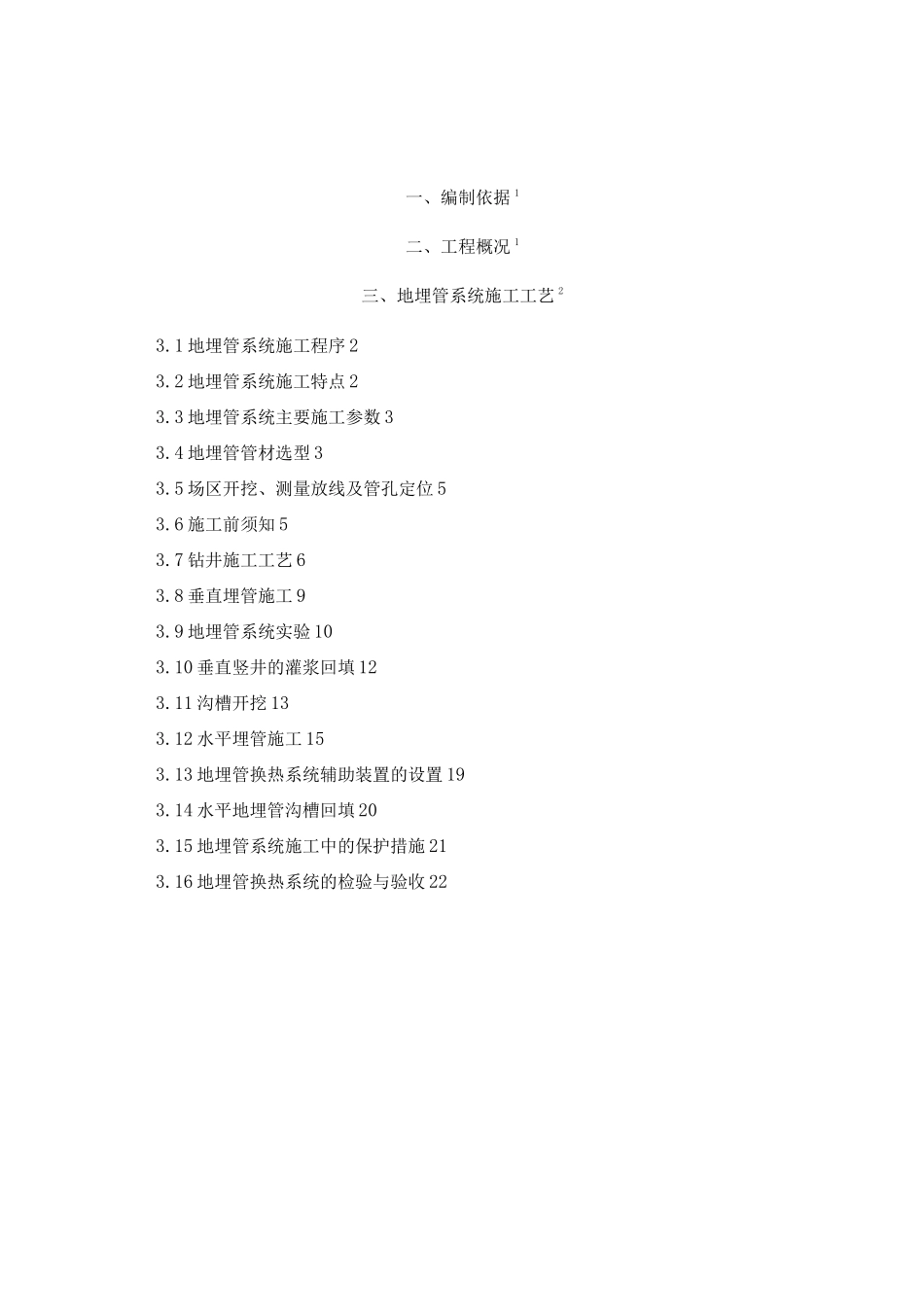

一、编制依据 1二、工程概况 1三、地埋管系统施工工艺 23.1 地埋管系统施工程序 23.2 地埋管系统施工特点 23.3 地埋管系统主要施工参数 33.4 地埋管管材选型 33.5 场区开挖、测量放线及管孔定位 53.6 施工前须知 53.7 钻井施工工艺 63.8 垂直埋管施工 93.9 地埋管系统实验 103.10 垂直竖井的灌浆回填 123.11 沟槽开挖 133.12 水平埋管施工 153.13 地埋管换热系统辅助装置的设置 193.14 水平地埋管沟槽回填 203.15 地埋管系统施工中的保护措施 213.16 地埋管换热系统的检验与验收 22一、编制依据1、现有建筑、空调图纸及地源热泵深化图纸2、我国颁布的与建筑有关的各种法律、法规3、我公司同类型工程施工管理经验4、本工程现场技术答疑会及答疑文件5、我国现行的各种规程、法律规范、标准图集及等同的国际标准GB50243 - 22《通风与空调工程施工质量验收法律规范》GB50231 - 98《机械设备安装工程施工及验收法律规范通用法律规范》GB50275 - 98《压缩机、风机、泵安装工程施工及验收法律规范》GBJ236 - 82《现场设备、工业管道焊接工程施工及验收法律规范》GB50242-22《建筑给水排水及采暖工程施工质量验收法律规范》91SB6《建筑设备施工安装通用图集通风与空调工程》GB503-21《建筑工程施工质量验收统一标准》GB50366-25〈地源热泵系统工程技术法律规范〉**建筑大学地源热泵讨论所提供的土壤导热系数测试报告、工程概况**市任城科技中心工程分档案馆、展览馆、行政审批中心三个部分基础采纳桩基承台 基础梁 底板形式，上部为混凝土框架结构;基坑平面呈矩形，整个建筑南北长约 259.3m、东西宽约为 66.35m，建筑总面积为 26695.9 ,三部分地上均为 4 层；展览馆、行政审批中心局部地下一层，建筑面积为 3373.8 ;建筑物总高度为23.98m.结合现场条件利用绿化、道路和景观水池等场区，采纳垂直地埋管的地源热泵技术为本工程各场馆提供冬季供暖、夏季制冷.三、地埋管系统施工工艺3.1 地埋管系统施工程序工艺流程施工准备——场地开挖、场地平整----管孔定位及编号——机械钻孔,垂直管连接,填料试块配比 下管----垂直埋管第二次试验----垂直埋管灌浆 垂直埋管成品保护水平沟槽开挖沟槽砂垫层及支架 水平埋管敷设及与垂直埋管电熔连接 水平与垂直埋管试验 水平沟槽回填及夯实 各环路集管与分集水器连接及试 地埋管系统试验及运行3. 1. 2 地埋管系统施工工序地埋管系统施工工序包括以下主要...
