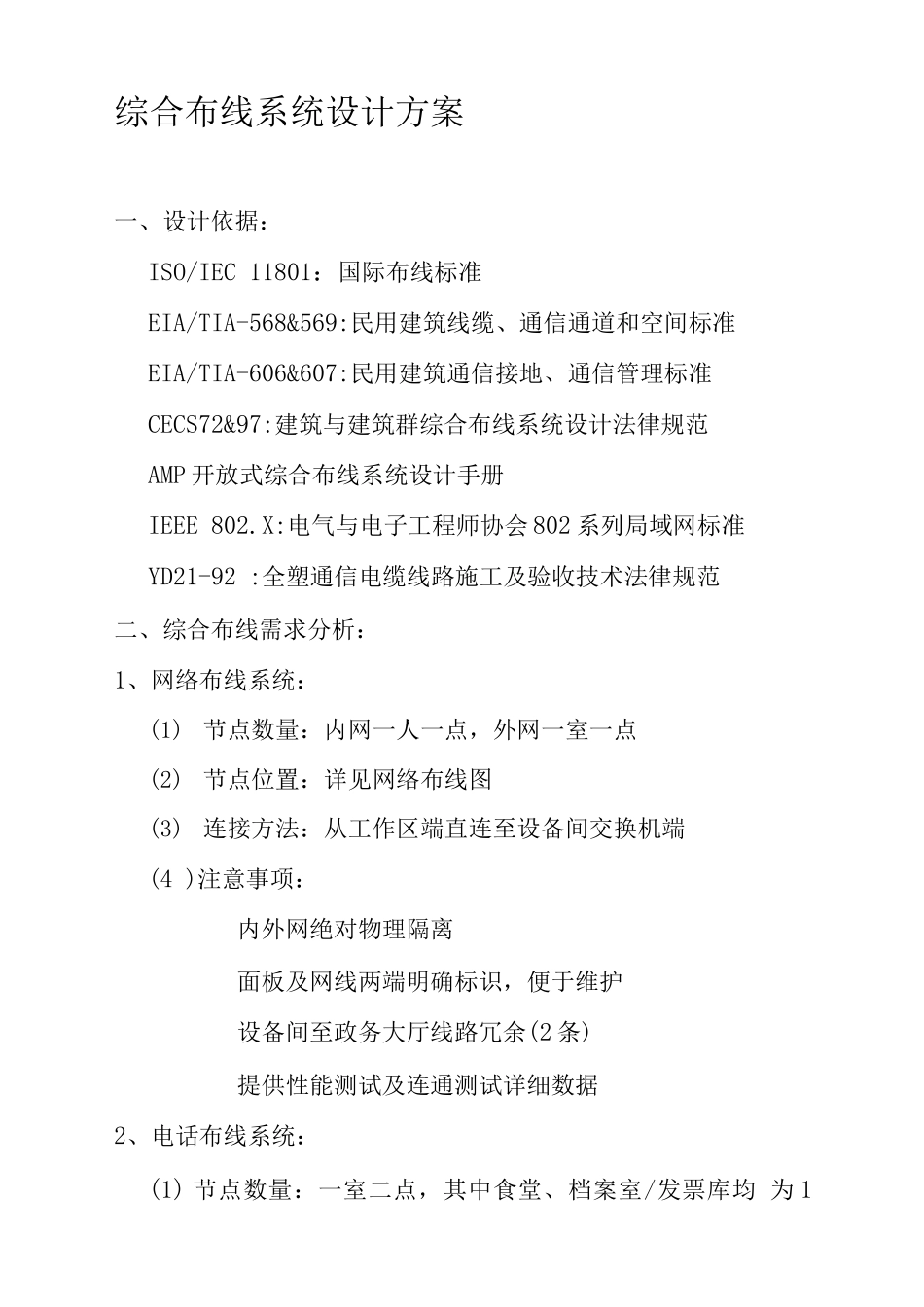

综合布线系统设计方案一、设计依据：ISO/IEC 11801：国际布线标准EIA/TIA-568&569:民用建筑线缆、通信通道和空间标准EIA/TIA-606&607:民用建筑通信接地、通信管理标准CECS72&97:建筑与建筑群综合布线系统设计法律规范AMP 开放式综合布线系统设计手册IEEE 802.X:电气与电子工程师协会 802 系列局域网标准YD21-92 :全塑通信电缆线路施工及验收技术法律规范二、综合布线需求分析：1、网络布线系统：(1) 节点数量：内网一人一点，外网一室一点(2) 节点位置：详见网络布线图(3) 连接方法：从工作区端直连至设备间交换机端(4 )注意事项：内外网绝对物理隔离面板及网线两端明确标识，便于维护设备间至政务大厅线路冗余(2 条)提供性能测试及连通测试详细数据2、电话布线系统：(1) 节点数量：一室二点，其中食堂、档案室/发票库均 为 1点，6 人、8 人、12 人办公室均为 4 点。(2)节点位置：详见电话布线图(3 )连接方法：从工作区端连至楼层分线箱 从楼层分线箱连至总分线箱(4) 注意事项：电话节点位置在间壁墙采纳单面板3、有线电视布线系统：(1) 节点数量：一楼监控室、食堂各一点二楼活动室一点小会议室、大会议室各一点局长、副局长办公室各一点(2) 节点位置：详见有线电视布线图(3 )连接方法：从工作区端直连至楼层电视转接箱从楼层电视转接箱直连至四楼电视分配箱(4)注意事项：同轴电缆两端明确标识，便于维护4、监控布线系统：(1) 节点数量：每层楼各两点(2) 节点位置：位于走廊中间（3）连接方法：从摄象头直连至一楼监控室（4 ）注意事项：无设备，预留线路供电线路为强电线路，单独走管三、布线系统组成：1、工作区子系统：终端设备（电脑、电话、电视）至墙壁信息插座2、水平干线子系统：（水平干线、垂直干线）网络布线：墙壁信息插座至设备间交换机端电话布线：墙壁信息插座至楼层分线箱有线电视布线：走网络布线水平干线子系统监控布线：走网络布线水平干线子系统3、垂直干线子系统：网络布线：无楼层配线架，与水平干线直连电话布线：楼层分线箱至监控室总分线箱有线电视布线：从楼层电视转接箱至四楼电视分配箱监控布线：无楼层分线箱，与水平干线直连4、设备间子系统：4 楼机房5、建筑群子系统：设备间至政务大厅，线路冗余（2 条）四、布线系统设计1、工作区子系统设计：墙体预埋 PVC 管，布线先走棚顶，再下支管采纳墙壁型信息插座，提供网络、电话、电视接信息插座靠近电源插座，相距不小于 2mm信息插...
