地铁出入段线深基坑土钉墙施工工法

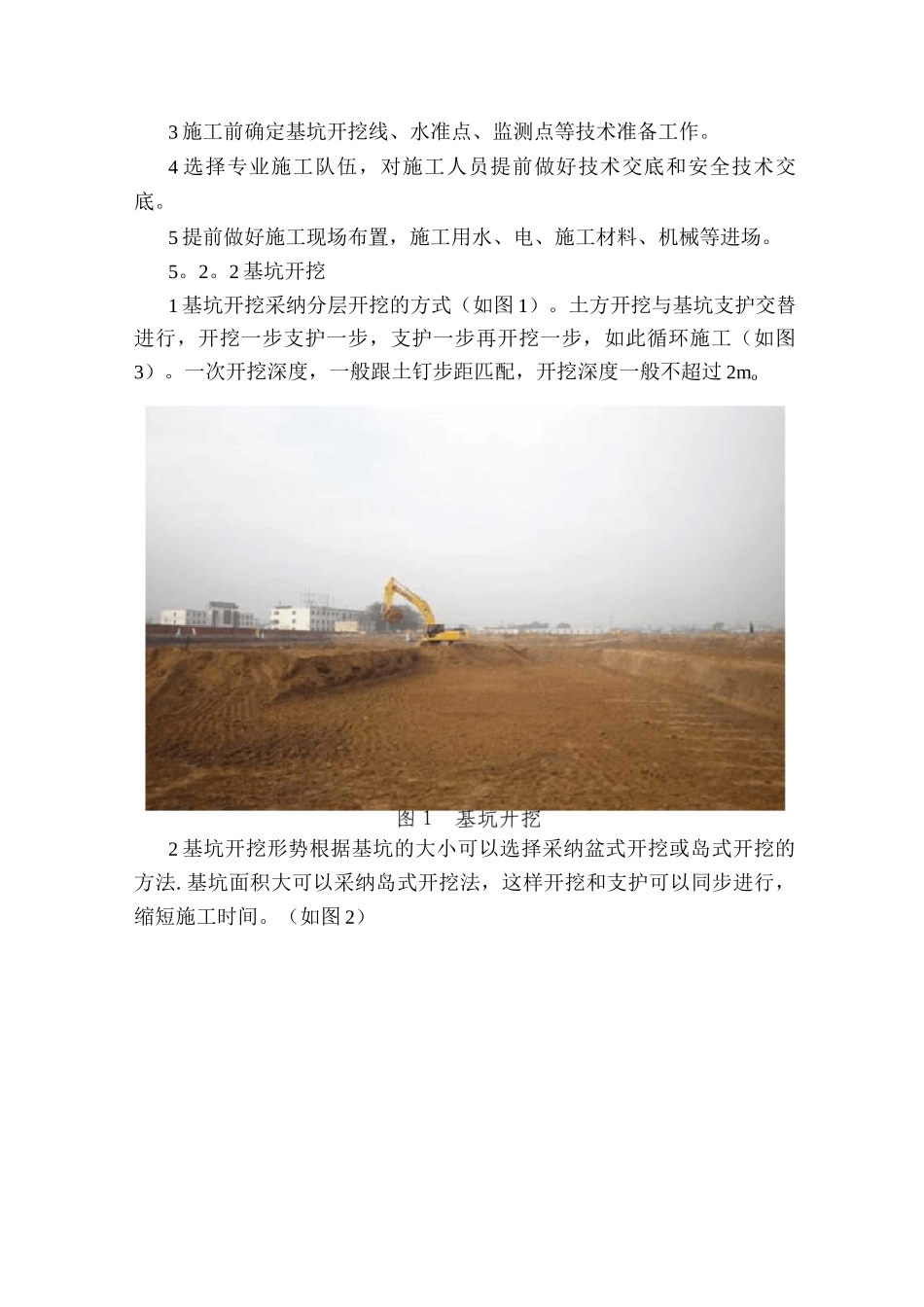

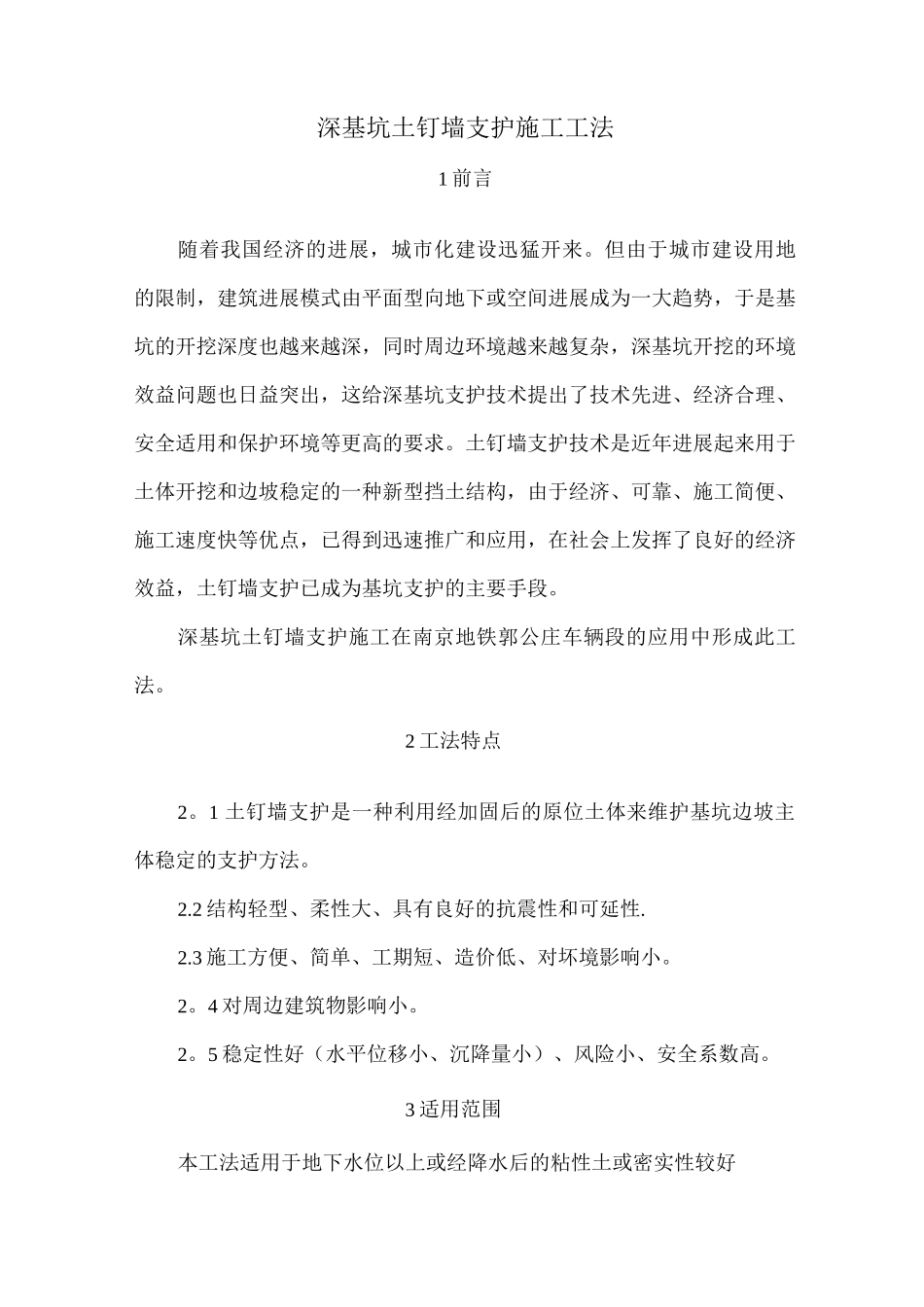

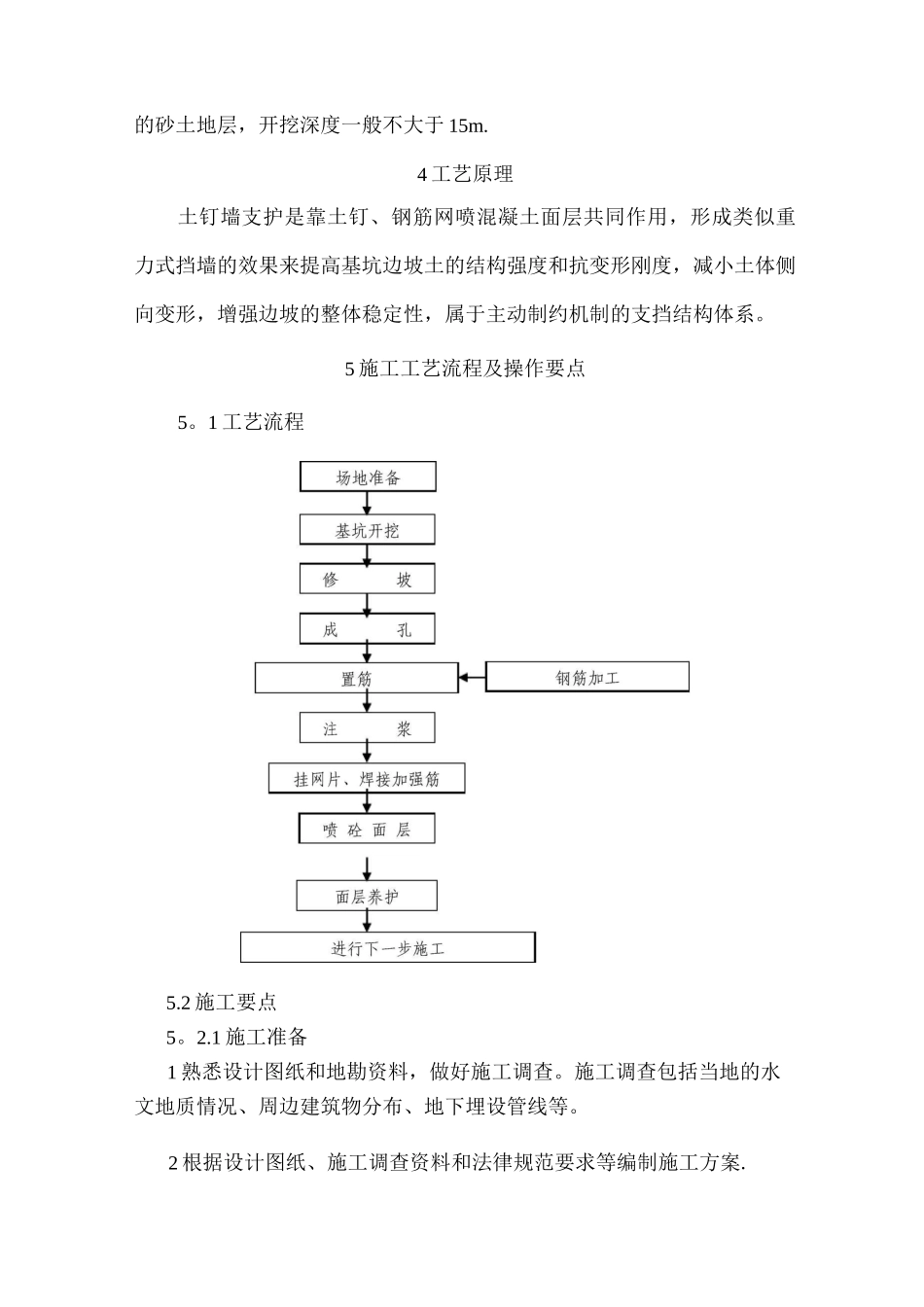

深基坑土钉墙支护施工工法1 前言随着我国经济的进展，城市化建设迅猛开来。但由于城市建设用地的限制，建筑进展模式由平面型向地下或空间进展成为一大趋势，于是基坑的开挖深度也越来越深，同时周边环境越来越复杂，深基坑开挖的环境效益问题也日益突出，这给深基坑支护技术提出了技术先进、经济合理、安全适用和保护环境等更高的要求。土钉墙支护技术是近年进展起来用于土体开挖和边坡稳定的一种新型挡土结构，由于经济、可靠、施工简便、施工速度快等优点，已得到迅速推广和应用，在社会上发挥了良好的经济效益，土钉墙支护已成为基坑支护的主要手段。深基坑土钉墙支护施工在南京地铁郭公庄车辆段的应用中形成此工法。2 工法特点2。1 土钉墙支护是一种利用经加固后的原位土体来维护基坑边坡主体稳定的支护方法。2.2 结构轻型、柔性大、具有良好的抗震性和可延性.2.3 施工方便、简单、工期短、造价低、对坏境影响小。2。4 对周边建筑物影响小。2。5 稳定性好（水平位移小、沉降量小）、风险小、安全系数高。3 适用范围本工法适用于地下水位以上或经降水后的粘性土或密实性较好的砂土地层，开挖深度一般不大于 15m.4 工艺原理土钉墙支护是靠土钉、钢筋网喷混凝土面层共同作用，形成类似重力式挡墙的效果来提高基坑边坡土的结构强度和抗变形刚度，减小土体侧向变形，增强边坡的整体稳定性，属于主动制约机制的支挡结构体系。5 施工工艺流程及操作要点5。1 工艺流程5.2 施工要点5。2.1 施工准备1 熟悉设计图纸和地勘资料，做好施工调查。施工调查包括当地的水文地质情况、周边建筑物分布、地下埋设管线等。2 根据设计图纸、施工调查资料和法律规范要求等编制施工方案.3 施工前确定基坑开挖线、水准点、监测点等技术准备工作。4 选择专业施工队伍，对施工人员提前做好技术交底和安全技术交底。5 提前做好施工现场布置，施工用水、电、施工材料、机械等进场。5。2。2 基坑开挖1 基坑开挖采纳分层开挖的方式（如图 1）。土方开挖与基坑支护交替进行，开挖一步支护一步，支护一步再开挖一步，如此循环施工（如图3）。一次开挖深度，一般跟土钉步距匹配，开挖深度一般不超过 2mo2 基坑开挖形势根据基坑的大小可以选择采纳盆式开挖或岛式开挖的方法.基坑面积大可以采纳岛式开挖法，这样开挖和支护可以同步进行，缩短施工时间。（如图 2）图 2 岛式开挖5。2. 3 修坡人工用铁锹根据设计坡度进行修坡。怎样使放坡坡度准确，方法...
