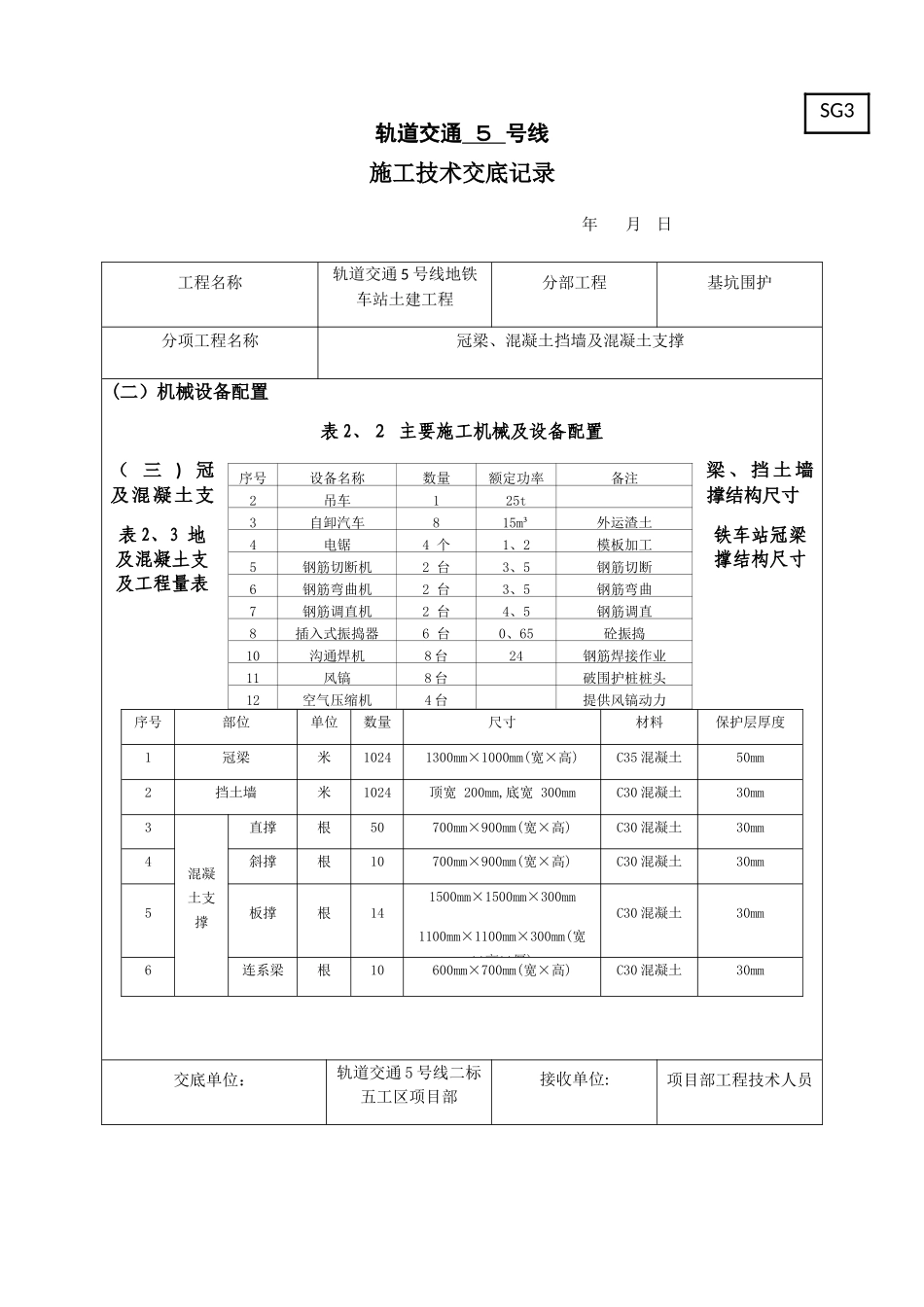

轨道交通 ５ 号线施工技术交底记录 年 月 日工程名称轨道交通 5 号线地铁车站土建工程分部工程基坑围护分项工程名称冠梁、混凝土挡墙及混凝土支撑交底内容:一、编制依据 １、《混凝土结构设计法律规范》(GB ５ 00 １ 0—2025)； ２、《混凝土结构工程施工质量验收法律规范》(GB50204—201 ５); 3、《工程测量法律规范》(G Ｂ５ 0 ０ 2 ６-２００ 7)； 4、《地下铁道工程施工及验收法律规范（200 ３年版）》（GB 502 ９９—1999）。 5、《建筑施工模板安全技术法律规范》（JGJ162-20 ０８）； ６、《钢筋机械连接技术规程》（JGJ107－2 ０１０); ７、《轨道交通５号线一期工程施工图设计地铁车站—车站基坑围护》； 8、《轨道交通 5 号线一期工程K Ｃ-1标段地铁车站详细勘察阶段岩土工程勘察报告》(湖南省勘测设计院20交底单位：轨道交通 5 号线二标五工区项目部接收单位：项目部工程技术人员SG3序号人员人员安排工作内容1工程负责人1全面施工管理2质检员1施工质量检查3技术员2现场技术指导4测量工程师2施工放样与控制5安全员2现场安全监督6施工员3现场施工指导7试验工程师1试验取样、检测8挖掘机司机2冠梁及砼支撑沟槽开挖挖9自卸汽车司机2吊装模板、钢筋10钢筋工20钢筋加工及安装10普通工人1012模板工16负责模板安装及拆除13砼工6混凝土浇筑交底人：接收人:轨道交通 ５ 号线施工技术交底记录 年 月 日工程名称轨道交通 5 号线地铁车站土建工程分部工程基坑围护分项工程名称冠梁、混凝土挡墙及混凝土支撑(二）机械设备配置表 2、２ 主要施工机械及设备配置（ 三 ) 冠梁 、 挡 土 墙及混凝土支撑结构尺寸表 2、3 地铁车站冠梁及混凝土支撑结构尺寸及工程量表序号部位单位数量尺寸材料保护层厚度1冠梁米10241300mm×1000mm(宽×高)C35 混凝土50mm2挡土墙米1024顶宽 200mm,底宽 300mmC30 混凝土30mm3混凝土支撑直撑根50700mm×900mm(宽×高)C30 混凝土30mm4斜撑根10700mm×900mm(宽×高)C30 混凝土30mm5板撑根141500mm×1500mm×300mm1100mm×1100mm×300mm(宽×高×厚)C30 混凝土30mm6连系梁根10600mm×700mm(宽×高)C30 混凝土30mm交底单位：轨道交通 5 号线二标五工区项目部接收单位:项目部工程技术人员SG3序号设备名称数量额定功率备注2吊车125t3自卸汽车815m³外运渣土4电锯4 个1、2模板加工5钢筋切断机2 台3、5钢筋切断6钢筋弯曲机2 台3、5钢筋弯曲7钢筋调直机2 台4、5钢...
