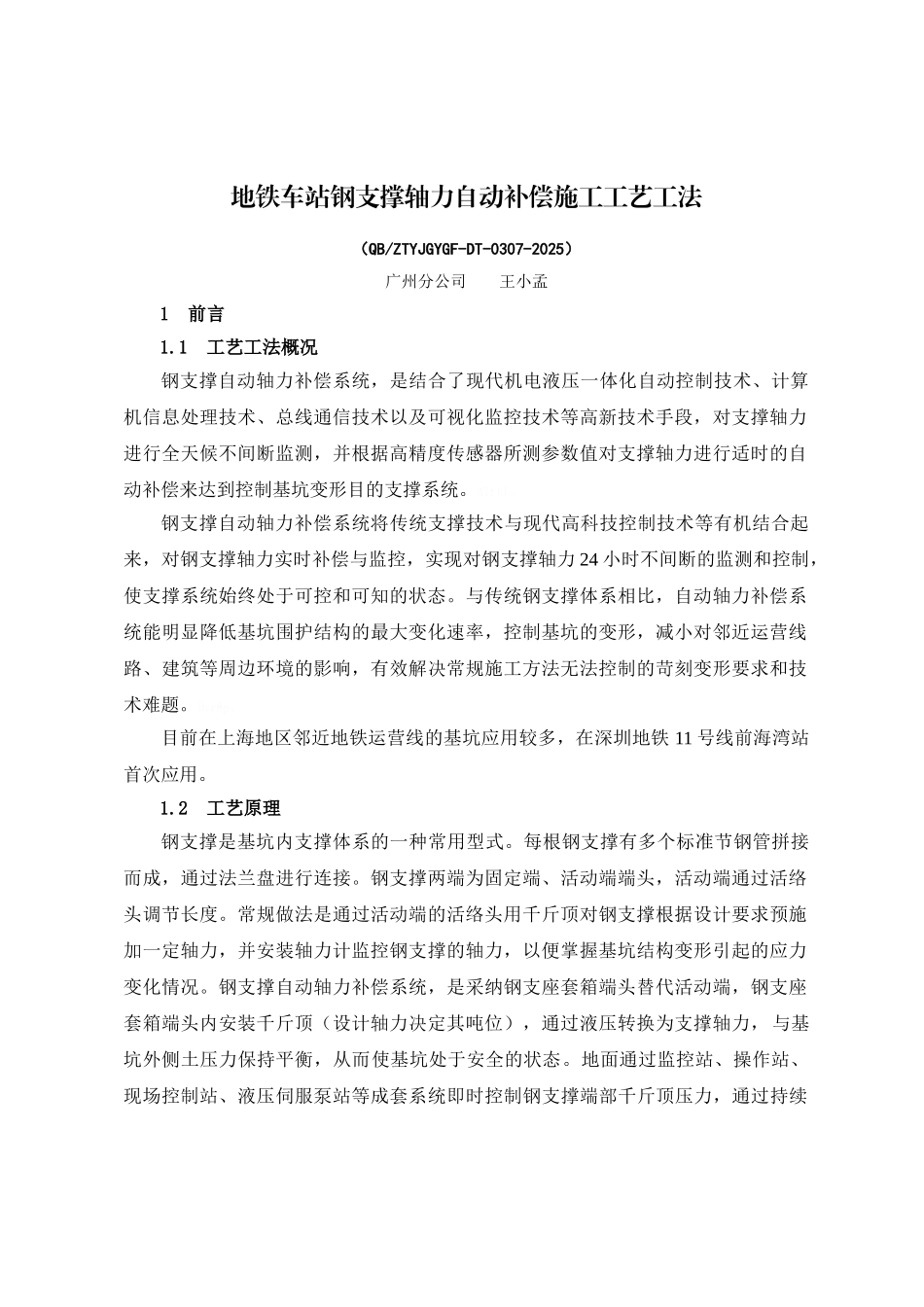

地铁车站钢支撑轴力自动补偿施工工艺工法（QB/ZTYJGYGF-DT-0307-2025）广州分公司 王小孟1 前言1.1 工艺工法概况钢支撑自动轴力补偿系统，是结合了现代机电液压一体化自动控制技术、计算机信息处理技术、总线通信技术以及可视化监控技术等高新技术手段，对支撑轴力进行全天候不间断监测，并根据高精度传感器所测参数值对支撑轴力进行适时的自动补偿来达到控制基坑变形目的支撑系统。Alftl。钢支撑自动轴力补偿系统将传统支撑技术与现代高科技控制技术等有机结合起来，对钢支撑轴力实时补偿与监控，实现对钢支撑轴力 24 小时不间断的监测和控制，使支撑系统始终处于可控和可知的状态。与传统钢支撑体系相比，自动轴力补偿系统能明显降低基坑围护结构的最大变化速率，控制基坑的变形，减小对邻近运营线路、建筑等周边环境的影响，有效解决常规施工方法无法控制的苛刻变形要求和技术难题。Dvr8p。目前在上海地区邻近地铁运营线的基坑应用较多，在深圳地铁 11 号线前海湾站首次应用。1.2 工艺原理钢支撑是基坑内支撑体系的一种常用型式。每根钢支撑有多个标准节钢管拼接而成，通过法兰盘进行连接。钢支撑两端为固定端、活动端端头，活动端通过活络头调节长度。常规做法是通过活动端的活络头用千斤顶对钢支撑根据设计要求预施加一定轴力，并安装轴力计监控钢支撑的轴力，以便掌握基坑结构变形引起的应力变化情况。钢支撑自动轴力补偿系统，是采纳钢支座套箱端头替代活动端，钢支座套箱端头内安装千斤顶（设计轴力决定其吨位），通过液压转换为支撑轴力， 与基坑外侧土压力保持平衡，从而使基坑处于安全的状态。地面通过监控站、操作站、现场控制站、液压伺服泵站等成套系统即时控制钢支撑端部千斤顶压力，通过持续“保压”，使钢支撑恒定轴力，起到自动控制、监测钢支撑轴力作用。CjFvK。1.2.1 系统组成系统设计采纳了“树状即插分布式模块，结构、多重安保体系”的总体工艺技术路线，将机电液压自动控制技术、PLC 电气自动控制技术、总线通信技术以及现代 HMI 人机界面智能技术和计算机数据处理技术等多项现代高科技技术有机集成起来，自动轴力补偿系统主要有以下部件组成：Xln1c。监控站、操作站、现场控制站、液压伺服泵站系统、总线系统、配电系统、通信系统、移动诊断系统、组合增压千斤顶、液压站接线盒装置等组成。LQlh1。1 自动轴力补偿系统总体工艺设计采纳树状结构，更贴近、更适合地铁边长条形基坑的结构特点，便于现场布置和...
