场外揭板试验施工组织

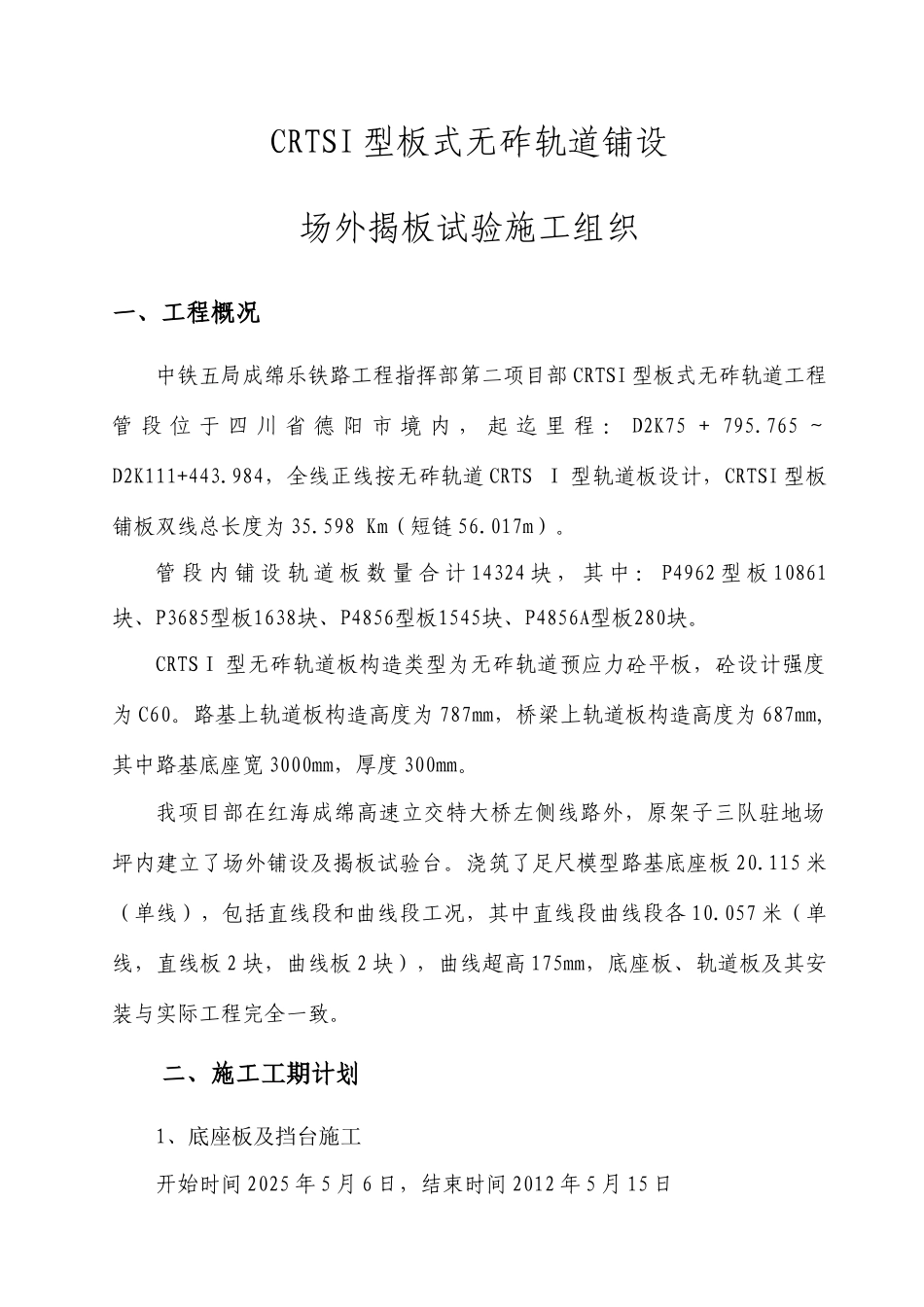

CRTSI 型板式无砟轨道铺设场外揭板试验施工组织一、工程概况中铁五局成绵乐铁路工程指挥部第二项目部 CRTSI 型板式无砟轨道工程管 段 位 于 四 川 省 德 阳 市 境 内 ， 起 迄 里 程 ： D2K75 ＋ 795.765 ～D2K111+443.984，全线正线按无砟轨道 CRTS Ⅰ 型轨道板设计，CRTSI 型板铺板双线总长度为 35.598 Km（短链 56.017m）。管 段 内 铺 设 轨 道 板 数 量 合 计 14324 块 ， 其 中 ： P4962 型 板 10861块、P3685型板1638块、P4856型板1545块、P4856A型板280块。CRTSⅠ 型无砟轨道板构造类型为无砟轨道预应力砼平板，砼设计强度为 C60。路基上轨道板构造高度为 787mm，桥梁上轨道板构造高度为 687mm,其中路基底座宽 3000mm，厚度 300mm。我项目部在红海成绵高速立交特大桥左侧线路外，原架子三队驻地场坪内建立了场外铺设及揭板试验台。浇筑了足尺模型路基底座板 20.115 米（单线），包括直线段和曲线段工况，其中直线段曲线段各 10.057 米（单线，直线板 2 块，曲线板 2 块），曲线超高 175mm，底座板、轨道板及其安装与实际工程完全一致。二、施工工期计划1、底座板及挡台施工开始时间 2025 年 5 月 6 日，结束时间 2012 年 5 月 15 日2、干粉库房和乳化沥青库房建设及材料进场开始时间 2012 年 4 月 10 日，结束时间 2025 年 6 月 5 日。3、机械及机具设备进场开始时间 2025 年 5 月 15 日，结束时间 2025 年 6 月 5 日4、直线段两块轨道板铺设及揭板总结开始时间 2025 年 6 月 6 日，结束时间 2025 年 6 月 12 日5、曲线段两块轨道板铺设及揭板总结开始时间 2025 年6 月 13 日，结束时间 2025 年 6 月 20 日三、管理机构设置根据管段工期和结合现场实际状况，中铁五局成绵乐铁路工程指挥部第二项目部成立铺板施工领导小组：组长：陈锋贵副组长：常林、张爱品组员：各部室负责人组织机构图如下：项目经理：陈锋贵技术员 张东亚总工：张爱品项目副经理：常林工程部 尹 恒机物部 周训林财务部 肖 青协议部 叶成江安质部 黄光华办公室 任 均队长：常林底座、凸台施工班轨道板运送、粗铺班轨道板精调班CA砂浆灌注班凸台树脂灌注班试验室 朱荷维技术主管：舒敬华副队长 ：顾永春 安全员 刘昌华试验员 戴 雄材料员 冯小英质检员 吕 欣施工员 刘高军协调部 张 熠CA 砂浆试验室（Ⅲ级）设置...
