坝面混凝土板更换施工

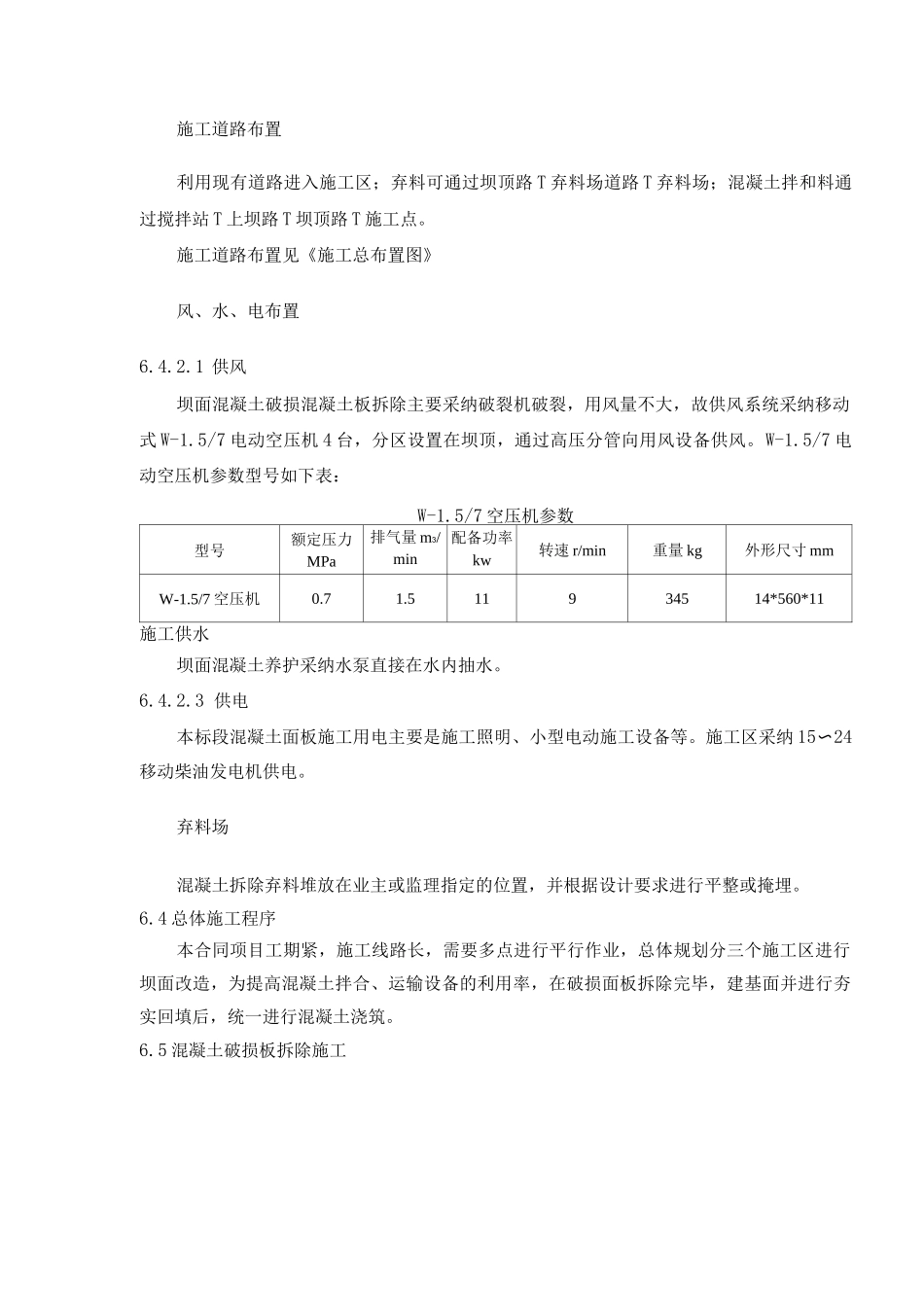

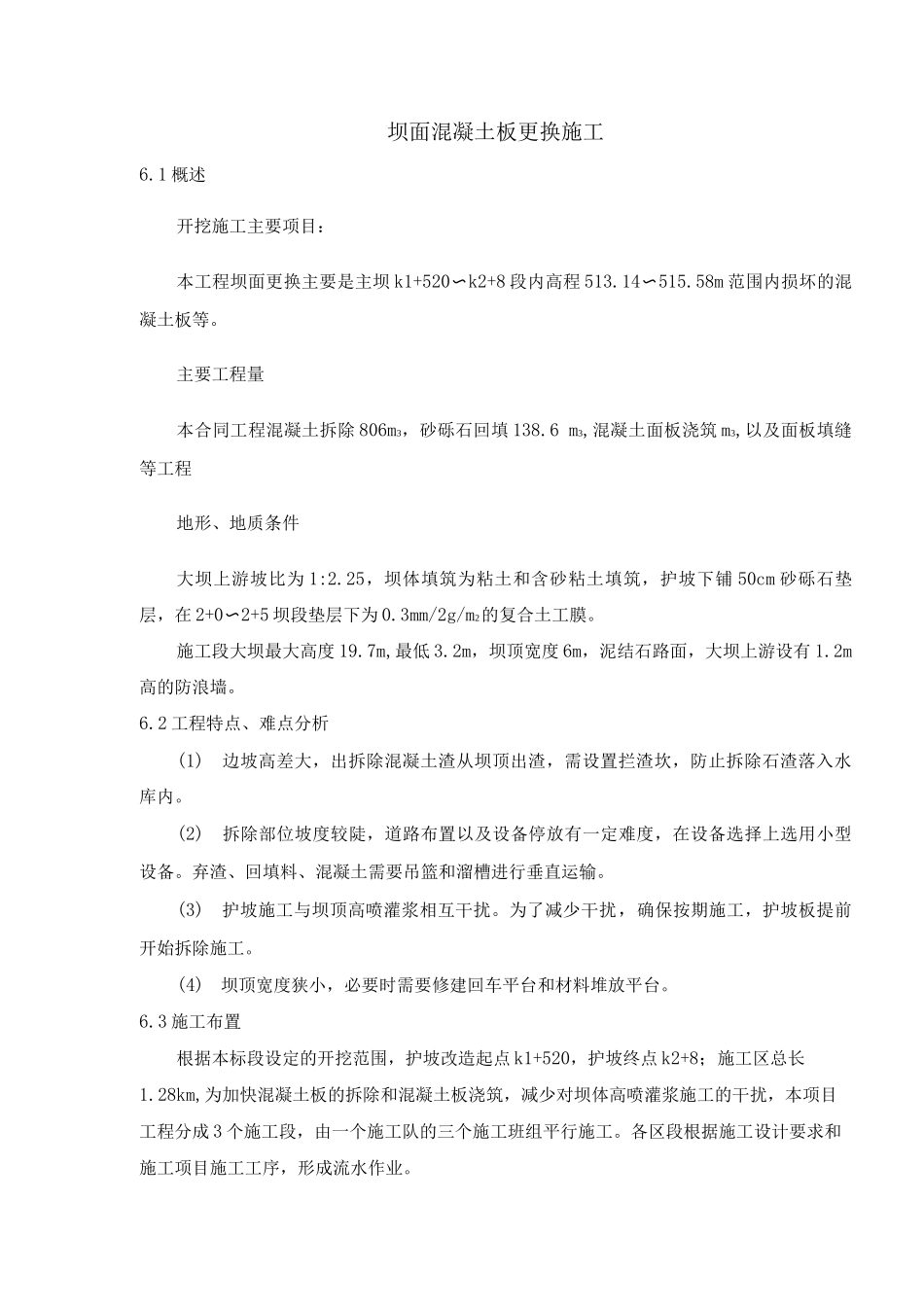

坝面混凝土板更换施工6.1 概述开挖施工主要项目：本工程坝面更换主要是主坝 k1+520〜k2+8 段内高程 513.14〜515.58m 范围内损坏的混凝土板等。主要工程量本合同工程混凝土拆除 806m3，砂砾石回填 138.6 m3,混凝土面板浇筑 m3,以及面板填缝等工程地形、地质条件大坝上游坡比为 1:2.25，坝体填筑为粘土和含砂粘土填筑，护坡下铺 50cm 砂砾石垫层，在 2+0〜2+5 坝段垫层下为 0.3mm/2g/m2的复合土工膜。施工段大坝最大高度 19.7m,最低 3.2m，坝顶宽度 6m，泥结石路面，大坝上游设有 1.2m高的防浪墙。6.2 工程特点、难点分析(1)边坡高差大，出拆除混凝土渣从坝顶出渣，需设置拦渣坎，防止拆除石渣落入水库内。(2)拆除部位坡度较陡，道路布置以及设备停放有一定难度，在设备选择上选用小型设备。弃渣、回填料、混凝土需要吊篮和溜槽进行垂直运输。(3)护坡施工与坝顶高喷灌浆相互干扰。为了减少干扰，确保按期施工，护坡板提前开始拆除施工。(4)坝顶宽度狭小，必要时需要修建回车平台和材料堆放平台。6.3 施工布置根据本标段设定的开挖范围，护坡改造起点 k1+520，护坡终点 k2+8；施工区总长1.28km,为加快混凝土板的拆除和混凝土板浇筑，减少对坝体高喷灌浆施工的干扰，本项目工程分成 3 个施工段，由一个施工队的三个施工班组平行施工。各区段根据施工设计要求和施工项目施工工序，形成流水作业。施工道路布置利用现有道路进入施工区；弃料可通过坝顶路 T 弃料场道路 T 弃料场；混凝土拌和料通过搅拌站 T 上坝路 T 坝顶路 T 施工点。施工道路布置见《施工总布置图》风、水、电布置6.4.2.1 供风坝面混凝土破损混凝土板拆除主要采纳破裂机破裂，用风量不大，故供风系统采纳移动式 W-1.5/7 电动空压机 4 台，分区设置在坝顶，通过高压分管向用风设备供风。W-1.5/7 电动空压机参数型号如下表：W-1.5/7 空压机参数型号额定压力MPa排气量 m3/min配备功率kw转速 r/min重量 kg外形尺寸 mmW-1.5/7 空压机0.71.511934514*560*11施工供水坝面混凝土养护采纳水泵直接在水内抽水。6.4.2.3 供电本标段混凝土面板施工用电主要是施工照明、小型电动施工设备等。施工区采纳 15〜24移动柴油发电机供电。弃料场混凝土拆除弃料堆放在业主或监理指定的位置，并根据设计要求进行平整或掩埋。6.4 总体施工程序本合同项目工期紧，施工线路长，需要多点进行平行作业，总体规划分三个施工区进行坝面改造，为提高混凝土拌合、运输...
