垂直面真空脱水技术在现浇混凝土梁、柱施工中的应用VIP专享

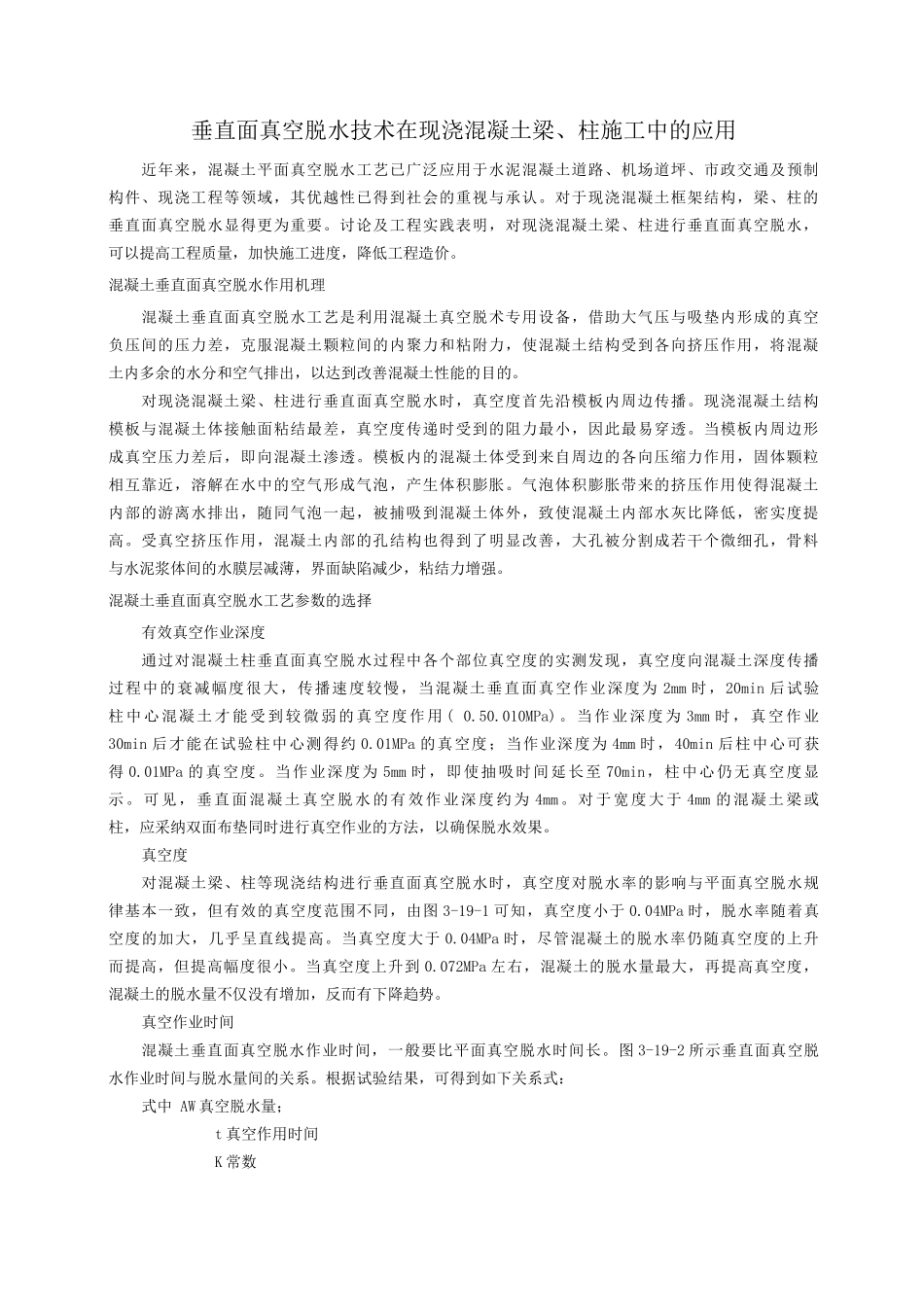

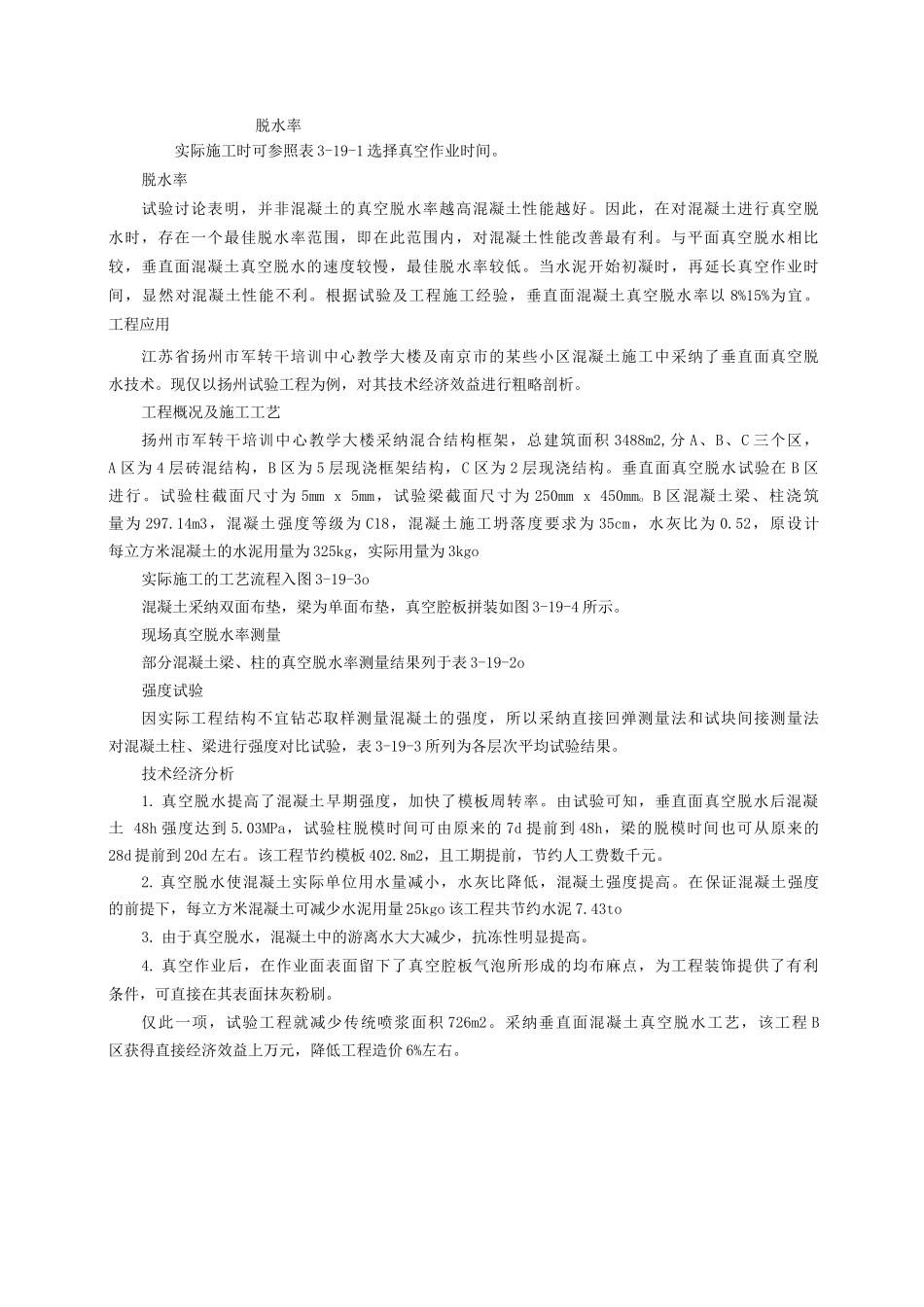

垂直面真空脱水技术在现浇混凝土梁、柱施工中的应用近年来，混凝土平面真空脱水工艺已广泛应用于水泥混凝土道路、机场道坪、市政交通及预制构件、现浇工程等领域，其优越性已得到社会的重视与承认。对于现浇混凝土框架结构，梁、柱的垂直面真空脱水显得更为重要。讨论及工程实践表明，对现浇混凝土梁、柱进行垂直面真空脱水，可以提高工程质量，加快施工进度，降低工程造价。混凝土垂直面真空脱水作用机理混凝土垂直面真空脱水工艺是利用混凝土真空脱术专用设备，借助大气压与吸垫内形成的真空负压间的压力差，克服混凝土颗粒间的内聚力和粘附力，使混凝土结构受到各向挤压作用，将混凝土内多余的水分和空气排出，以达到改善混凝土性能的目的。对现浇混凝土梁、柱进行垂直面真空脱水时，真空度首先沿模板内周边传播。现浇混凝土结构模板与混凝土体接触面粘结最差，真空度传递时受到的阻力最小，因此最易穿透。当模板内周边形成真空压力差后，即向混凝土渗透。模板内的混凝土体受到来自周边的各向压缩力作用，固体颗粒相互靠近，溶解在水中的空气形成气泡，产生体积膨胀。气泡体积膨胀带来的挤压作用使得混凝土内部的游离水排出，随同气泡一起，被捕吸到混凝土体外，致使混凝土内部水灰比降低，密实度提高。受真空挤压作用，混凝土内部的孔结构也得到了明显改善，大孔被分割成若干个微细孔，骨料与水泥浆体间的水膜层减薄，界面缺陷减少，粘结力增强。混凝土垂直面真空脱水工艺参数的选择有效真空作业深度通过对混凝土柱垂直面真空脱水过程中各个部位真空度的实测发现，真空度向混凝土深度传播过程中的衰减幅度很大，传播速度较慢，当混凝土垂直面真空作业深度为 2mm 时，20min 后试验柱中心混凝土才能受到较微弱的真空度作用 ( 0.50.010MPa)。当作业深度为 3mm 时，真空作业30min 后才能在试验柱中心测得约 0.01MPa 的真空度；当作业深度为 4mm 时，40min 后柱中心可获得 0.01MPa 的真空度。当作业深度为 5mm 时，即使抽吸时间延长至 70min，柱中心仍无真空度显示。可见，垂直面混凝土真空脱水的有效作业深度约为 4mm。对于宽度大于 4mm 的混凝土梁或柱，应采纳双面布垫同时进行真空作业的方法，以确保脱水效果。真空度对混凝土梁、柱等现浇结构进行垂直面真空脱水时，真空度对脱水率的影响与平面真空脱水规律基本一致，但有效的真空度范围不同，由图 3-19-1 可知，真空度小于 0.04MPa 时，脱水率随着真空度的加大，几乎...
