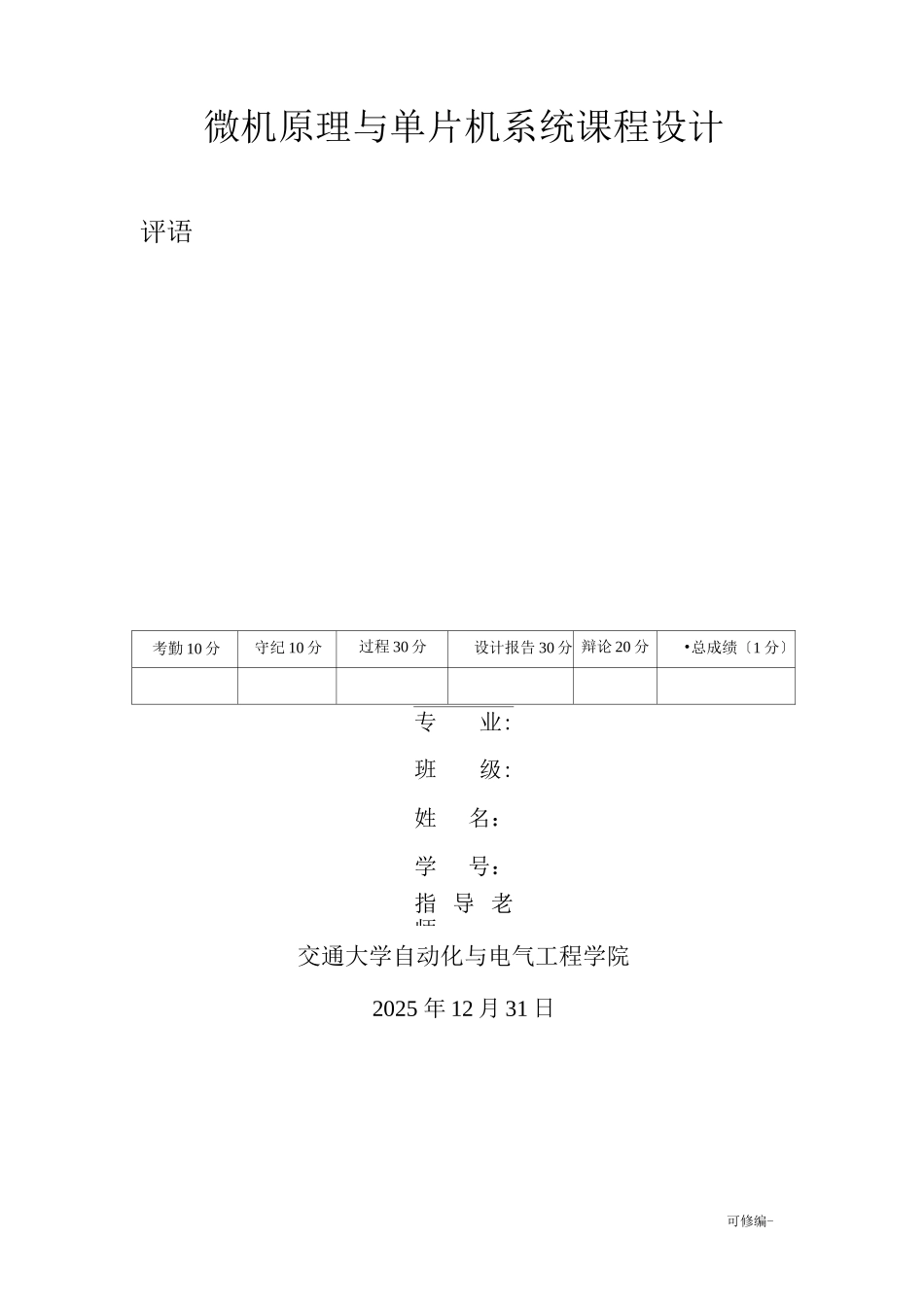

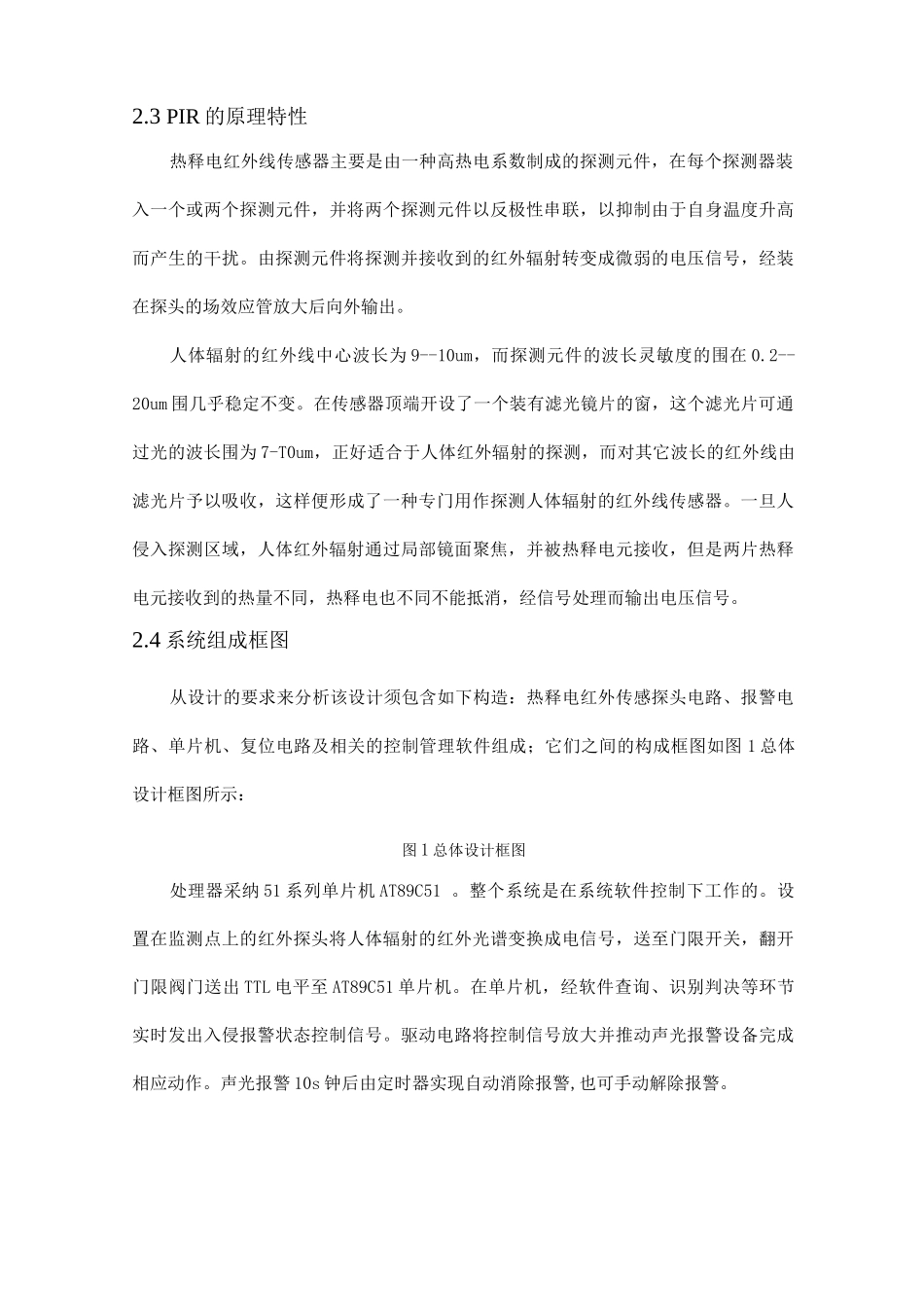

微机原理与单片机系统课程设计评语考勤 10 分守纪 10 分过程 30 分设计报告 30 分 辩论 20 分•总成绩〔1 分〕专业:班级:姓名：学号：指 导 老师:交通大学自动化与电气工程学院2025 年 12 月 31 日可修编-基于 51 单片机的红外防盗报警器的设计1 设计说明1.1 设计目的该设计以单片机 AT89C51 芯片为核心，加上必要的外围电路，构成了 一个基于单片机的红外线防盗报警器。功能主要通过软件编程来实现，降低了硬件电路的复杂性和制作本钱。此外，设计中所采纳的红外线是不可见光，有很强的隐蔽性和性，以满足现代人们住宅防盗的需要。1.2 设计要求该设计要求当热释电红外线传感器探测到人体辐射的红外线时，单片机控制电路启动声光报警并显示报警次数。此外，用户还可以设定报警时间并手动解除报警。1.3 设计方法该设计以 AT89C51 单片机为核心，由时钟电路、复位电路、外部触发电路、报警时间选择电路、声光报警电路、报警次数显示电路和中断报警电路共同组成报警系统。系统具有显示报警次数，设定报警时间，手动解除报警的功能。2 设计方案及原理2.1 设计方案简述该设计使用 AT89C51 单片机芯片控制电路，通过热释电红外传感器采集外部触发信号，采纳 7 段 LED 数码管显示报警次数，采纳蜂鸣器和红色发光二极管实现声光报警，手动解除报警功能由单片机外部中断实现，报警时间由单片机部定时器实现。2.2 热释电红外传感器简单介绍热释电红外线(PIR)传感器是 80 年代开展起来的一种新型高灵敏度探测元件。是一种能检测人体发射的红外线而输出电信号的传感器，它能组成防入侵报警器或各种自动化节能装置。它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转换成电压信号输出。将这个电压信号加以放大，便可驱动各种控制电路。2.3 PIR 的原理特性热释电红外线传感器主要是由一种高热电系数制成的探测元件，在每个探测器装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头的场效应管放大后向外输出。人体辐射的红外线中心波长为 9--10um，而探测元件的波长灵敏度的围在 0.2--20um 围几乎稳定不变。在传感器顶端开设了一个装有滤光镜片的窗，这个滤光片可通过光的波长围为 7-T0um，正好适合于人体红外辐射的探测，而对其它波长的红外线由滤光片予以吸收，这样便形成了一种专门...
