基坑监测技术

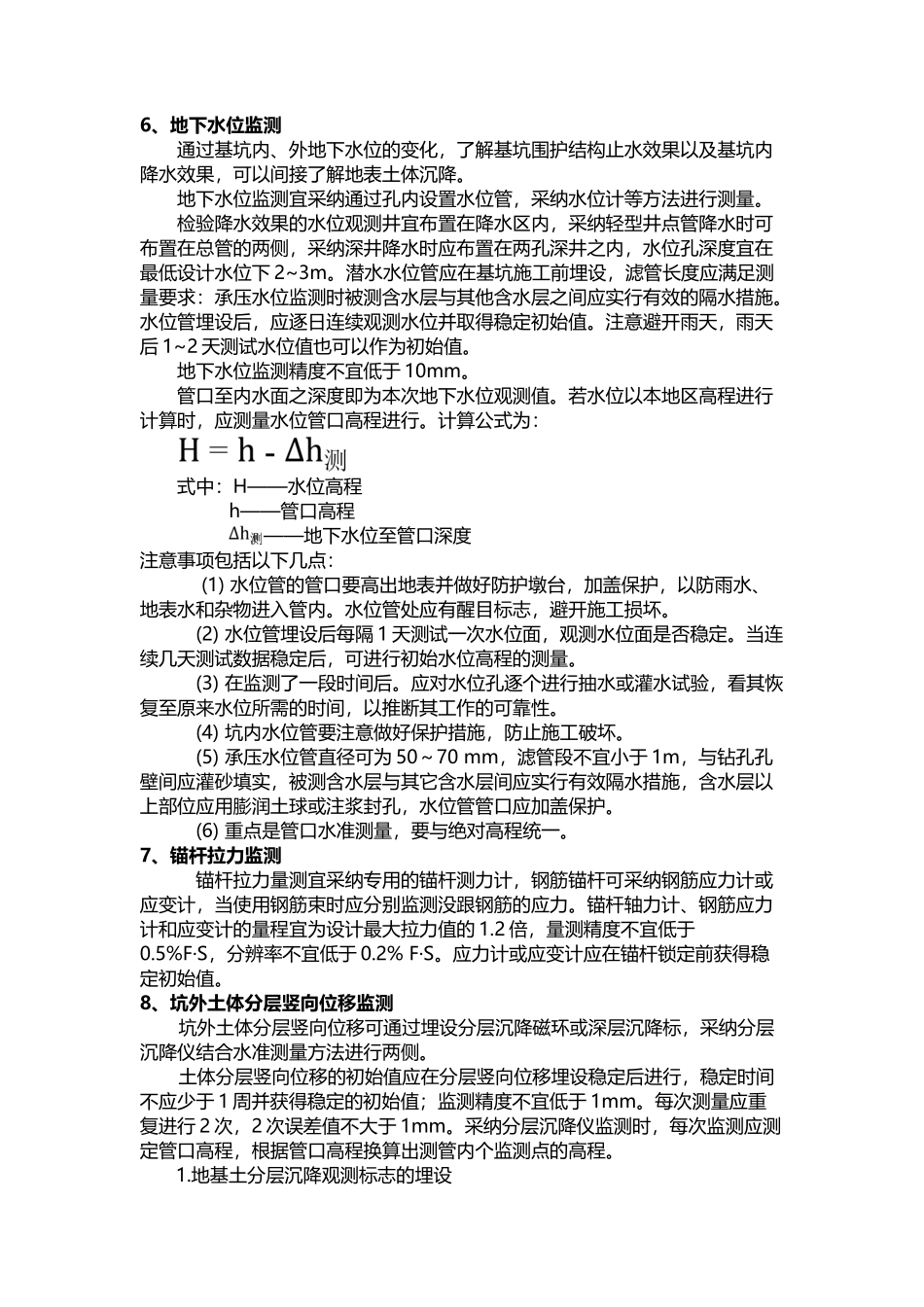

基坑监测技术(7 页)Good is good, but better carries it.精益求精，善益求善。6、地下水位监测通过基坑内、外地下水位的变化，了解基坑围护结构止水效果以及基坑内降水效果，可以间接了解地表土体沉降。地下水位监测宜采纳通过孔内设置水位管，采纳水位计等方法进行测量。检验降水效果的水位观测井宜布置在降水区内，采纳轻型井点管降水时可布置在总管的两侧，采纳深井降水时应布置在两孔深井之内，水位孔深度宜在最低设计水位下 2~3m。潜水水位管应在基坑施工前埋设，滤管长度应满足测量要求：承压水位监测时被测含水层与其他含水层之间应实行有效的隔水措施。水位管埋设后，应逐日连续观测水位并取得稳定初始值。注意避开雨天，雨天后 1~2 天测试水位值也可以作为初始值。地下水位监测精度不宜低于 10mm。管口至内水面之深度即为本次地下水位观测值。若水位以本地区高程进行计算时，应测量水位管口高程进行。计算公式为：式中：H——水位高程 h——管口高程 ——地下水位至管口深度注意事项包括以下几点： (1) 水位管的管口要高出地表并做好防护墩台，加盖保护，以防雨水、地表水和杂物进入管内。水位管处应有醒目标志，避开施工损坏。(2) 水位管埋设后每隔 1 天测试一次水位面，观测水位面是否稳定。当连续几天测试数据稳定后，可进行初始水位高程的测量。(3) 在监测了一段时间后。应对水位孔逐个进行抽水或灌水试验，看其恢复至原来水位所需的时间，以推断其工作的可靠性。(4) 坑内水位管要注意做好保护措施，防止施工破坏。(5) 承压水位管直径可为 50～70 mm，滤管段不宜小于 1m，与钻孔孔壁间应灌砂填实，被测含水层与其它含水层间应实行有效隔水措施，含水层以上部位应用膨润土球或注浆封孔，水位管管口应加盖保护。 (6) 重点是管口水准测量，要与绝对高程统一。 7、锚杆拉力监测锚杆拉力量测宜采纳专用的锚杆测力计，钢筋锚杆可采纳钢筋应力计或应变计，当使用钢筋束时应分别监测没跟钢筋的应力。锚杆轴力计、钢筋应力计和应变计的量程宜为设计最大拉力值的 1.2 倍，量测精度不宜低于0.5%F·S，分辨率不宜低于 0.2% F·S。应力计或应变计应在锚杆锁定前获得稳定初始值。8、坑外土体分层竖向位移监测 坑外土体分层竖向位移可通过埋设分层沉降磁环或深层沉降标，采纳分层沉降仪结合水准测量方法进行两侧。 土体分层竖向位移的初始值应在分层竖向位移埋设稳定后进行，稳定时间不应少于 1 周并获得稳定的...
