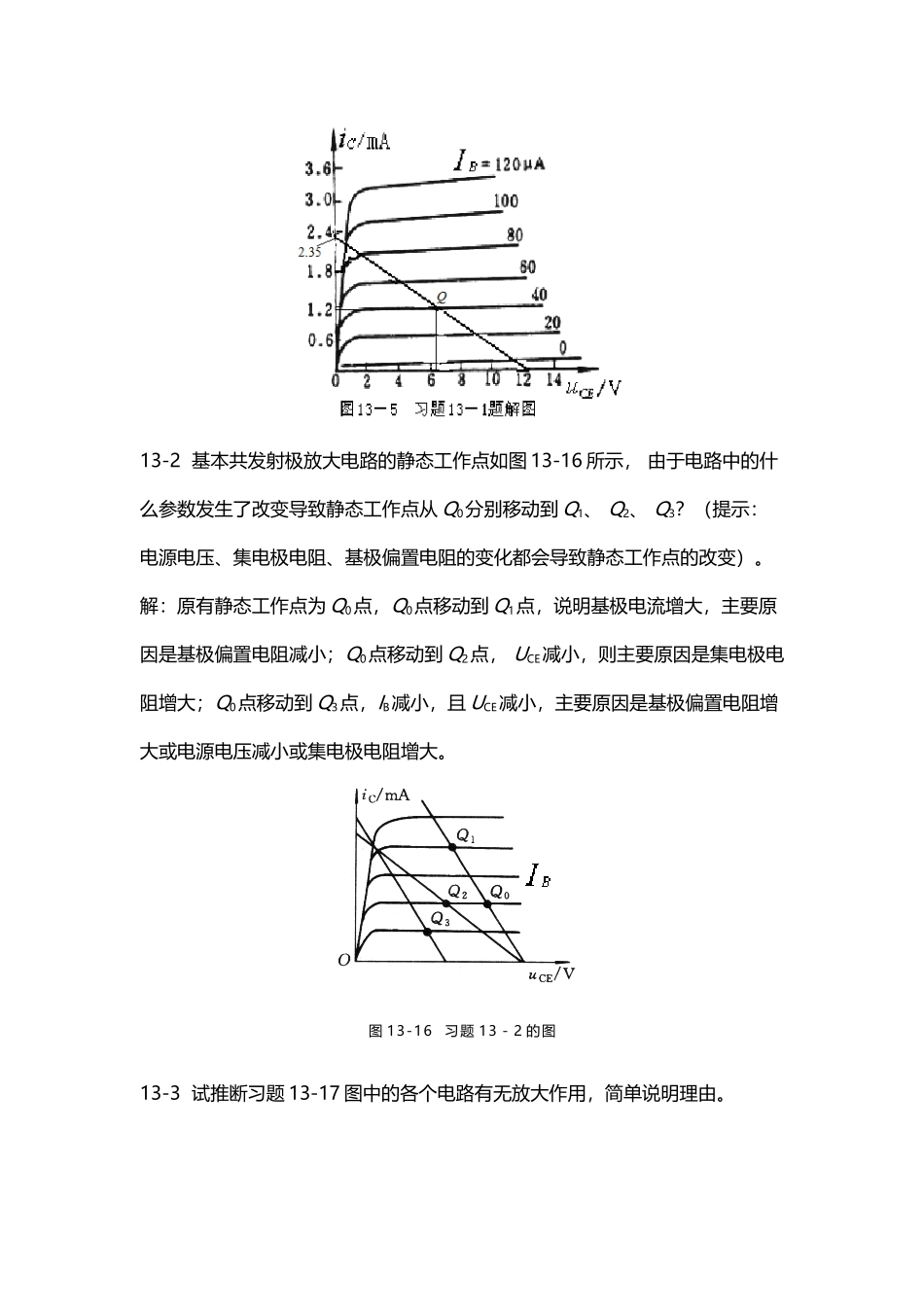

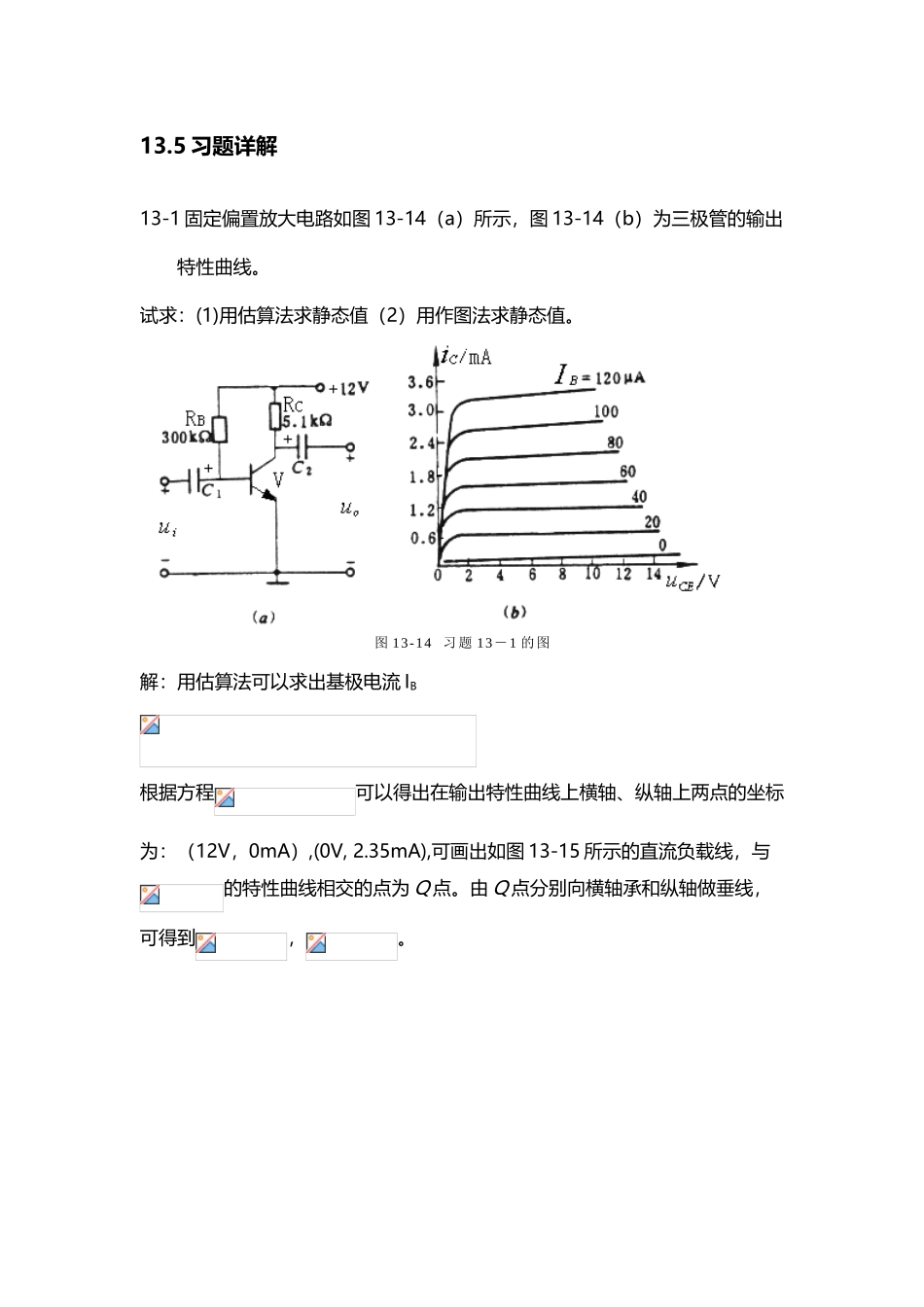

基本放大电路,多级放大,负反馈习题(13 页)Good is good, but better carries it.精益求精，善益求善。13.5 习题详解13-1 固定偏置放大电路如图 13-14（a）所示，图 13-14（b）为三极管的输出特性曲线。试求：(1)用估算法求静态值（2）用作图法求静态值。图 13-14 习题 13－1 的图解：用估算法可以求出基极电流 IB根据方程可以得出在输出特性曲线上横轴、纵轴上两点的坐标为：（12V，0mA）,(0V, 2.35mA),可画出如图 13-15 所示的直流负载线，与的特性曲线相交的点为 Q 点。由 Q 点分别向横轴承和纵轴做垂线，可得到，。13-2 基本共发射极放大电路的静态工作点如图 13-16 所示， 由于电路中的什么参数发生了改变导致静态工作点从 Q0分别移动到 Q1、 Q2、 Q3？（提示：电源电压、集电极电阻、基极偏置电阻的变化都会导致静态工作点的改变）。解：原有静态工作点为 Q0点，Q0点移动到 Q1点，说明基极电流增大，主要原因是基极偏置电阻减小；Q0点移动到 Q2点， UCE减小，则主要原因是集电极电阻增大；Q0点移动到 Q3点，IB减小，且 UCE减小，主要原因是基极偏置电阻增大或电源电压减小或集电极电阻增大。图 13-16 习题 13－2 的图13-3 试推断习题 13-17 图中的各个电路有无放大作用，简单说明理由。图 13-17 习题 13－3 的图解：三极管电路处于放大状态的条件是：发射结正偏、集电结反偏，沟通信号能加进电路。a 有放大作用，满足放大条件；b 没有放大作用，不满足发射结正偏、集电结反偏；c 没有放大作用，集电结正偏，且沟通输入信号被短路；d 没有放大作用，电容 C1作用是隔直通交，不满足发射结正偏、集电结反偏；e 有放大作用，满足放大条件；f 有放大作用，满足放大条件；13-4．图 13-18 所示晶体管放大电路，已知，=40，并设。求： ⑴静态值();（2）画出微变等效电路（3）求电压放大倍数（4）估算输入输出电阻。图 13-18 习题 13－4 的图解：（1）静态工作点：（2）沟通通路及其微变等效电路如图 13-19 所示；（3）电压放大倍数：(4)输入输出电阻： 13-5 共发射极放大电路的输出电压波形如图 13-20（a）、（b）、（c）所示。 问： 分别发生了什么失真？该如何改善？ 解：（a）截止失真，主要原因是静态工作点 Q 偏低产生的，解决方法是提高静态工作点，如减小基极偏置电阻（b）饱和失真，主要原因是静态工作点 Q 偏高产生的，解决方法是降低静态工作点，如增大基极偏置...
