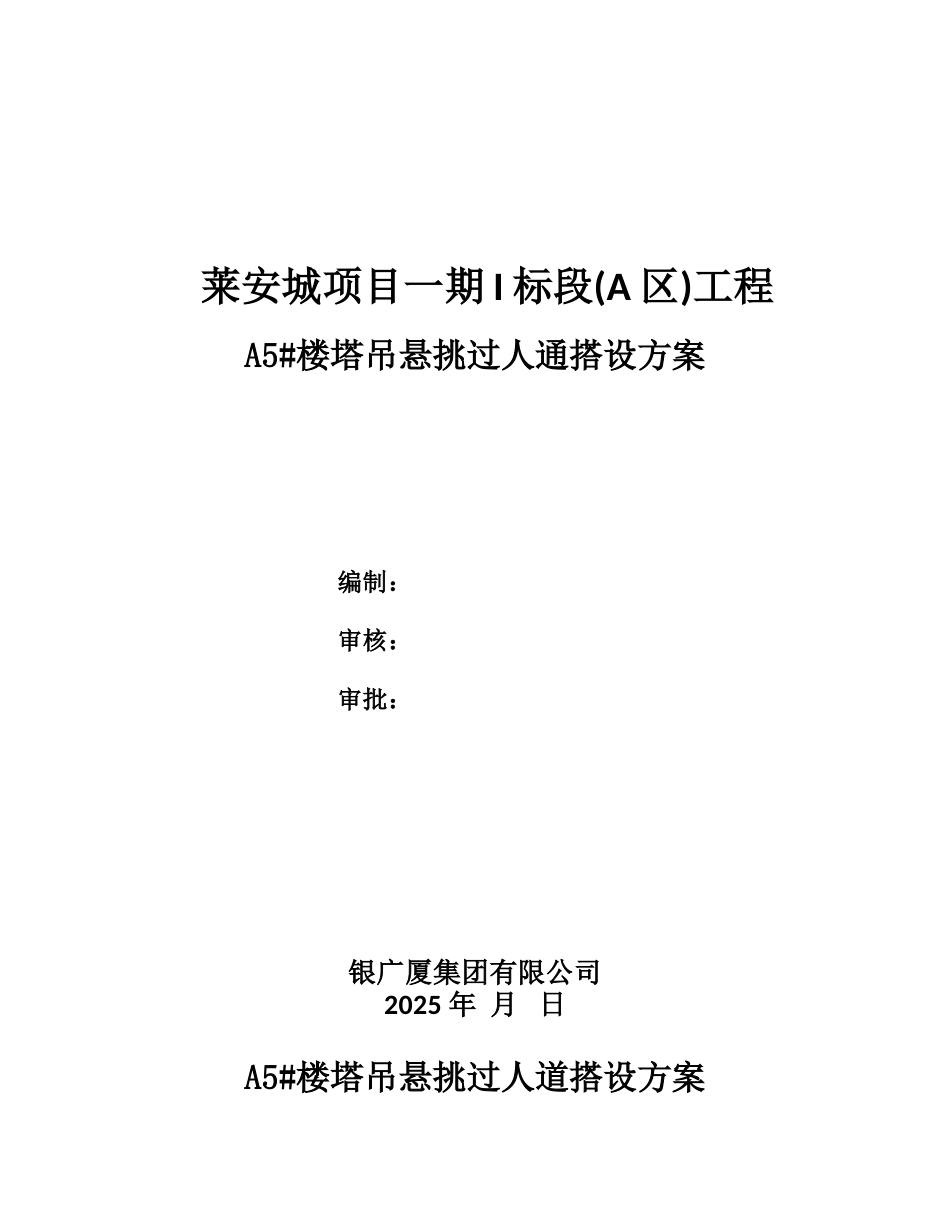

莱安城项目一期 I 标段(A 区)工程A5#楼塔吊悬挑过人通搭设方案编制：审核：审批：银广厦集团有限公司2025 年 月 日A5#楼塔吊悬挑过人道搭设方案一、编制依据1、本施工图纸2、《建筑地基基础设计法律规范》(GB 50007-2025)3、《建筑结构荷载法律规范》(GB 50009-2025)4、《钢结构设计法律规范》(GB 50017-2025)5. 《建筑施工安全检查标准》（GB59-2025） 二、搭设工艺及施工方法安装工艺：悬挑通道安装→加固→斜拉钢丝绳安装→围护网→通道铺设→栏杆与挡脚板安装制作方法：主梁材料类型及型号：10号槽钢槽口水平[ 次梁材料类型及型号：5号槽钢槽口水平[；次梁水平间距ld(m)：1M，保证安全焊接，立面防护栏杆采纳［ 5槽钢与架体焊接牢靠，卸料平台防护栏杆内外侧用木板封闭，外侧采纳黑白漆涂刷条形图案。（见上图）三、质量保证措施 1、槽钢，做到平整、坚实、槽钢的焊接必须符合焊接要求。2、安装用塔吊就位，用 Φ14 钢丝绳反拉在槽钢与建筑墙体大板螺杆洞之间连接好，因与螺杆洞连接后，钢丝绳与建筑洞口阳角接触处，接触处采纳软垫，防治钢丝绳磨损。四、操作工艺1、人员要求：（1）、脚手架搭设人员必须是经过《特种作业人员安全技术考核管理规则》考核合格的专业架子工，上岗人员应定期体检，体检合格后方可上岗操作。（2）、搭设人员必须戴安全帽、安全带、穿防滑靴等。2、使用阶段：（1）、通道为过人通道，严禁堆放材料杂物。3、拆除阶段：（！）、拆除通道时，地面应设围护栏杆和警告标志，并派专人看守，严禁一切非操作人员入内。 4、通道两边做高 1.2 米防护网。附件：型钢悬挑卸料平台计算书 A5#楼塔吊悬挑过人通道计算书由于通道为悬挑过人通道，因此必须严格地进行设计和验算。悬挑卸料平台的计算依据《建筑地基基础设计法律规范》(GB 50007-2025)、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2025)等编制。一、参数信息:1.荷载参数脚手板类别：竹夹板，脚手板自重(kN/m2)：0.35；栏杆、挡板类别：木脚手板挡板，栏杆、挡板脚手板自重(kN/m)：0.14；施工人员等活荷载(kN/m2):1.00。2.悬挑参数内侧钢绳与墙的距离(m)：4.50，外侧钢绳与内侧钢绳之间的距离(m)：1.00；上部拉绳点与悬挑梁墙支点的距离(m)：6.00；钢丝绳安全系数K：5.50，悬挑梁与墙的节点按 铰支 计算；只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。3.水平支撑梁主梁材料类型及型号：10号...
