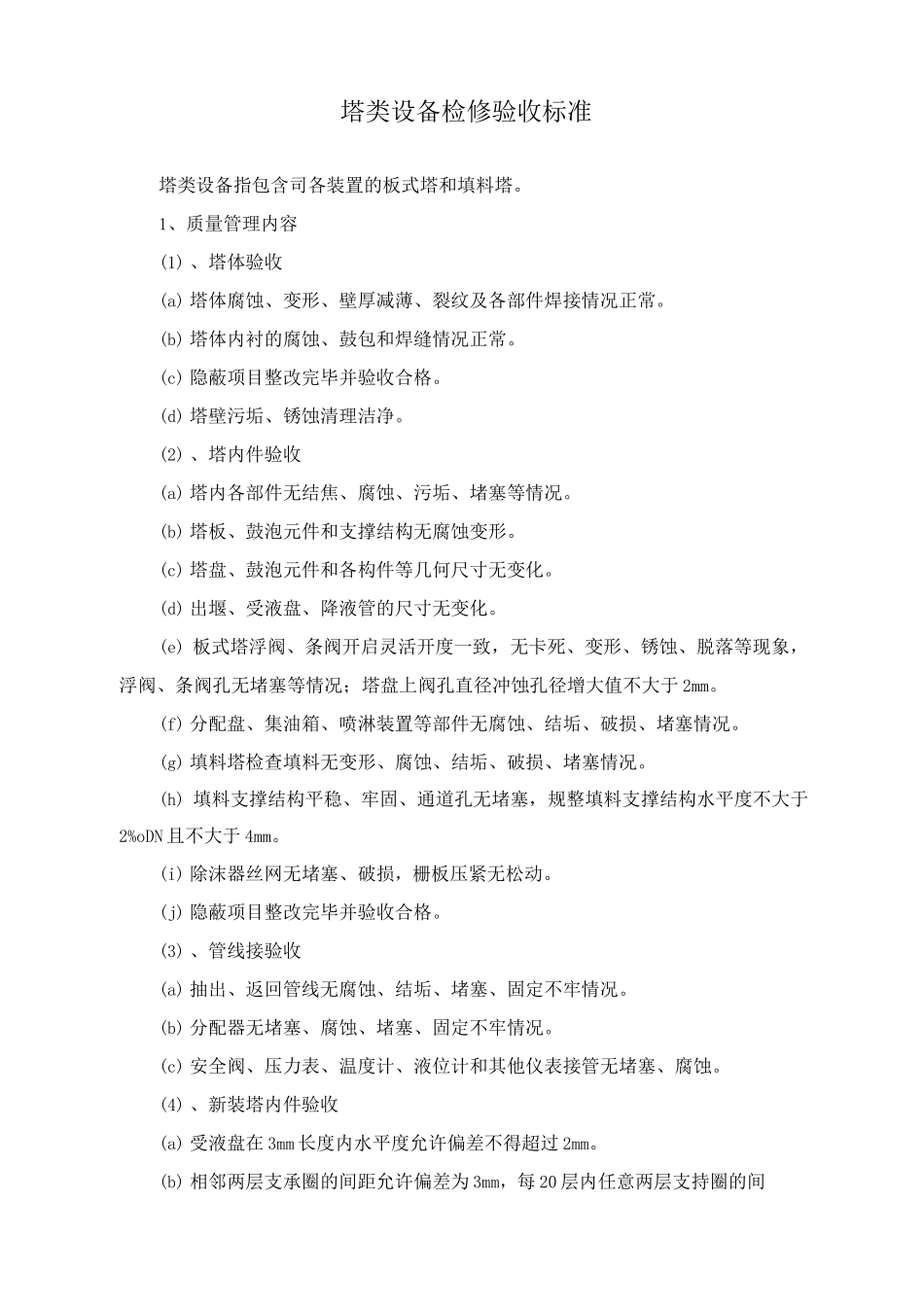

塔类设备检修验收标准

塔类设备检修验收标准塔类设备指包含司各装置的板式塔和填料塔。1、质量管理内容(1) 、塔体验收(a) 塔体腐蚀、变形、壁厚减薄、裂纹及各部件焊接情况正常。(b) 塔体内衬的腐蚀、鼓包和焊缝情况正常。(c) 隐蔽项目整改完毕并验收合格。(d) 塔壁污垢、锈蚀清理洁净。(2) 、塔内件验收(a) 塔内各部件无结焦、腐蚀、污垢、堵塞等情况。(b) 塔板、鼓泡元件和支撑结构无腐蚀变形。(c) 塔盘、鼓泡元件和各构件等几何尺寸无变化。(d) 出堰、受液盘、降液管的尺寸无变化。(e) 板式塔浮阀、条阀开启灵活开度一致，无卡死、变形、锈蚀、脱落等现象，浮阀、条阀孔无堵塞等情况；塔盘上阀孔直径冲蚀孔径增大值不大于 2mm。(f) 分配盘、集油箱、喷淋装置等部件无腐蚀、结垢、破损、堵塞情况。(g) 填料塔检查填料无变形、腐蚀、结垢、破损、堵塞情况。(h) 填料支撑结构平稳、牢固、通道孔无堵塞，规整填料支撑结构水平度不大于2%oDN 且不大于 4mm。(i) 除沫器丝网无堵塞、破损，栅板压紧无松动。(j) 隐蔽项目整改完毕并验收合格。(3) 、管线接验收(a) 抽出、返回管线无腐蚀、结垢、堵塞、固定不牢情况。(b) 分配器无堵塞、腐蚀、堵塞、固定不牢情况。(c) 安全阀、压力表、温度计、液位计和其他仪表接管无堵塞、腐蚀。(4) 、新装塔内件验收(a) 受液盘在 3mm 长度内水平度允许偏差不得超过 2mm。(b) 相邻两层支承圈的间距允许偏差为 3mm，每 20 层内任意两层支持圈的间距偏差为 10mm。(c) 支承梁上表面的再 3mm 长度内水平度不得超过 1mm;总长直线度允许偏差为梁长度的 1/10，但不得超过 5mm；中心线位置，允许偏差 2mm。(d) 降液板底端与受液盘上表面的垂直距离不得超过 3mm，降液板与受液盘立边的水平距离 D 允许偏差-3〜+5mm,降液板至塔内通过设备中心的垂直距离 A 允许偏差士 6mm。(e) 溢流堰安装后，塔公称直径 DN < 15mm,堰顶端水平度允许偏差< 3mm,塔公称直径 15mm〈DN< 25mm，堰顶端水平度允许偏差< 4.5mm，塔公称直径 DN > 25mm，堰顶端水平度允许偏差< 6mm。(f) 溢流堰安装后，塔公称直径 DN < 30mm，堰高允许偏差< 1.5mm，塔公称直径DN > 30mm，堰高允许偏差<3mm。(5) 、封塔验收(a) 塔内问题处理完毕，临时照明、工器具清理完成，卫生清理完成。(b) 通道板、填料回装完成。(c) 人孔密封面清理完成，无缺陷。(d) 垫片规格正确，密封面无缺陷。(e) 螺栓均匀紧固，长度整齐。2、记录(1) 、板式塔检修质量验收记录表。(2) 、填料塔检修质量验收记录表。
