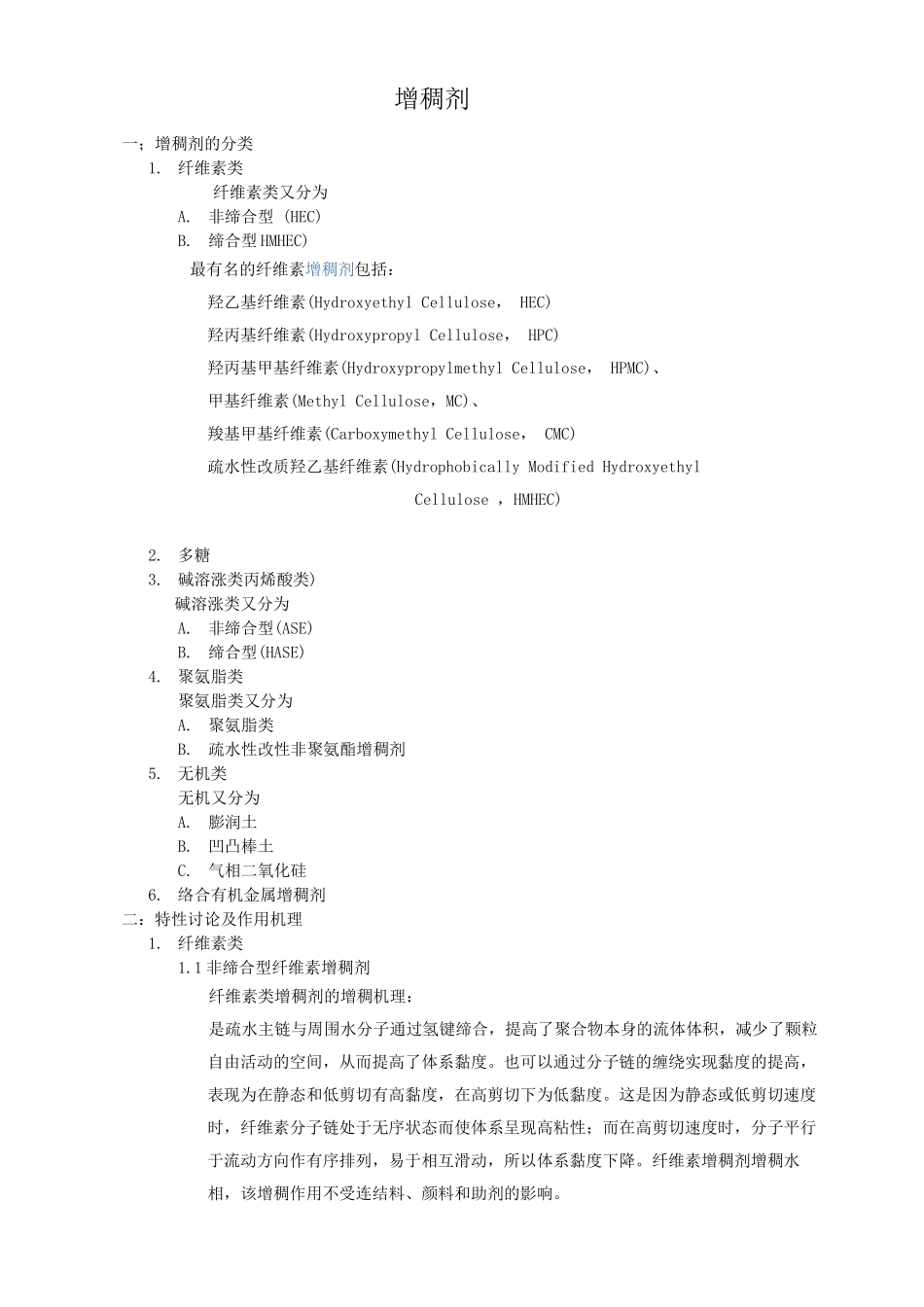

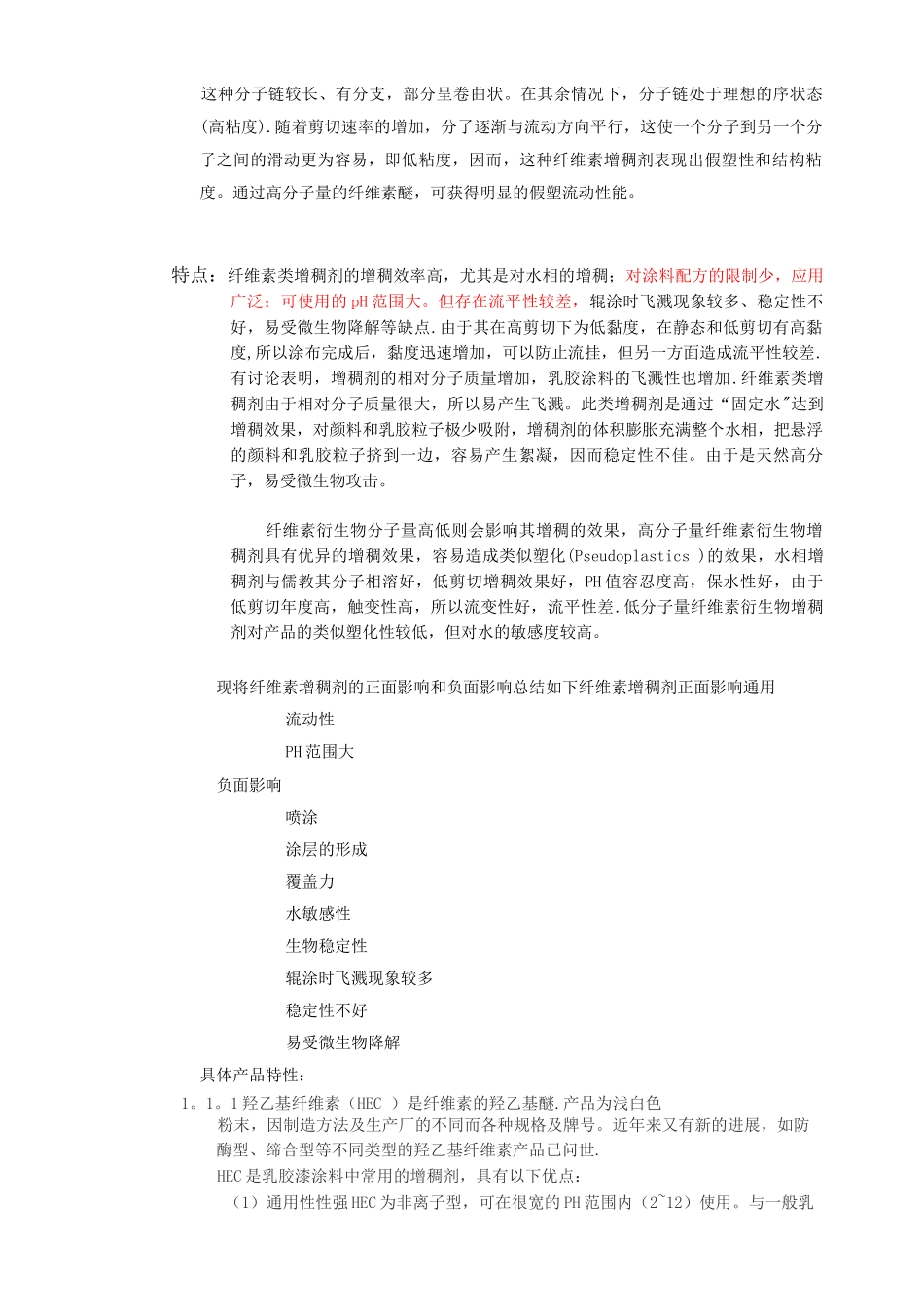

增稠剂一；增稠剂的分类1. 纤维素类纤维素类又分为A.非缔合型 (HEC)B.缔合型 HMHEC)最有名的纤维素增稠剂包括：羟乙基纤维素(Hydroxyethyl Cellulose， HEC)羟丙基纤维素(Hydroxypropyl Cellulose， HPC)羟丙基甲基纤维素(Hydroxypropylmethyl Cellulose， HPMC)、甲基纤维素(Methyl Cellulose，MC)、羧基甲基纤维素(Carboxymethyl Cellulose， CMC)疏水性改质羟乙基纤维素(Hydrophobically Modified HydroxyethylCellulose ，HMHEC)2. 多糖3. 碱溶涨类丙烯酸类)碱溶涨类又分为A.非缔合型(ASE)B.缔合型(HASE)4. 聚氨脂类聚氨脂类又分为A.聚氨脂类B.疏水性改性非聚氨酯增稠剂5. 无机类无机又分为A.膨润土B.凹凸棒土C.气相二氧化硅6. 络合有机金属增稠剂二：特性讨论及作用机理1. 纤维素类1.1 非缔合型纤维素增稠剂纤维素类增稠剂的增稠机理：是疏水主链与周围水分子通过氢键缔合，提高了聚合物本身的流体体积，减少了颗粒自由活动的空间，从而提高了体系黏度。也可以通过分子链的缠绕实现黏度的提高，表现为在静态和低剪切有高黏度，在高剪切下为低黏度。这是因为静态或低剪切速度时，纤维素分子链处于无序状态而使体系呈现高粘性；而在高剪切速度时，分子平行于流动方向作有序排列，易于相互滑动，所以体系黏度下降。纤维素增稠剂增稠水相，该增稠作用不受连结料、颜料和助剂的影响。这种分子链较长、有分支，部分呈卷曲状。在其余情况下，分子链处于理想的序状态(高粘度).随着剪切速率的增加，分了逐渐与流动方向平行，这使一个分子到另一个分子之间的滑动更为容易，即低粘度，因而，这种纤维素增稠剂表现出假塑性和结构粘度。通过高分子量的纤维素醚，可获得明显的假塑流动性能。特点：纤维素类增稠剂的增稠效率高，尤其是对水相的增稠；对涂料配方的限制少，应用广泛；可使用的 pH 范围大。但存在流平性较差，辊涂时飞溅现象较多、稳定性不好，易受微生物降解等缺点.由于其在高剪切下为低黏度，在静态和低剪切有高黏度,所以涂布完成后，黏度迅速增加，可以防止流挂，但另一方面造成流平性较差.有讨论表明，增稠剂的相对分子质量增加，乳胶涂料的飞溅性也增加.纤维素类增稠剂由于相对分子质量很大，所以易产生飞溅。此类增稠剂是通过“固定水"达到增稠效果，对颜料和乳胶粒子极少吸附，增稠剂的体积膨胀充满整个水相，把悬浮的颜料和乳胶粒子挤到一边，容易产生絮凝，因而稳定性不佳。由于是天然高分子，易受微生物攻击...
