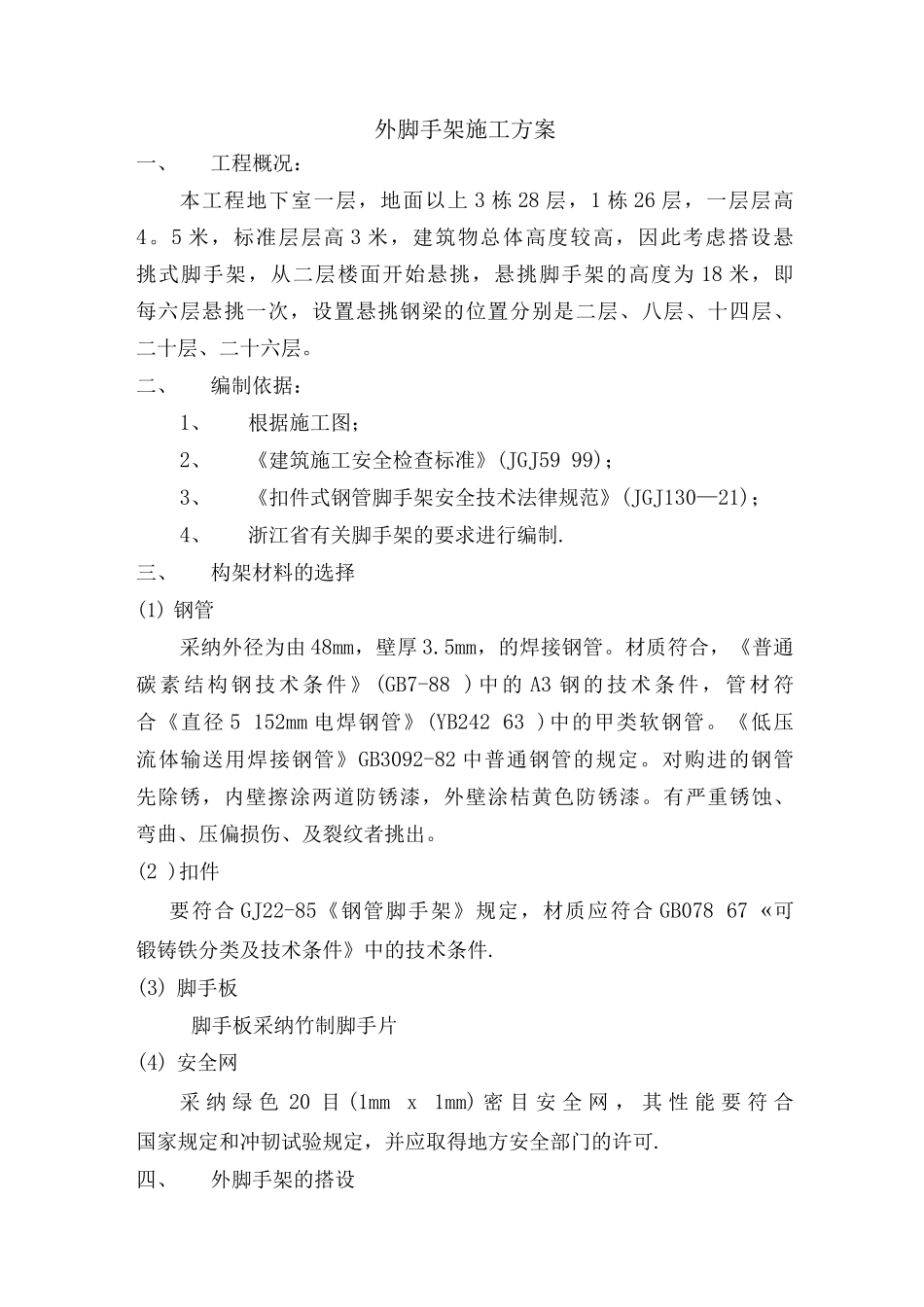

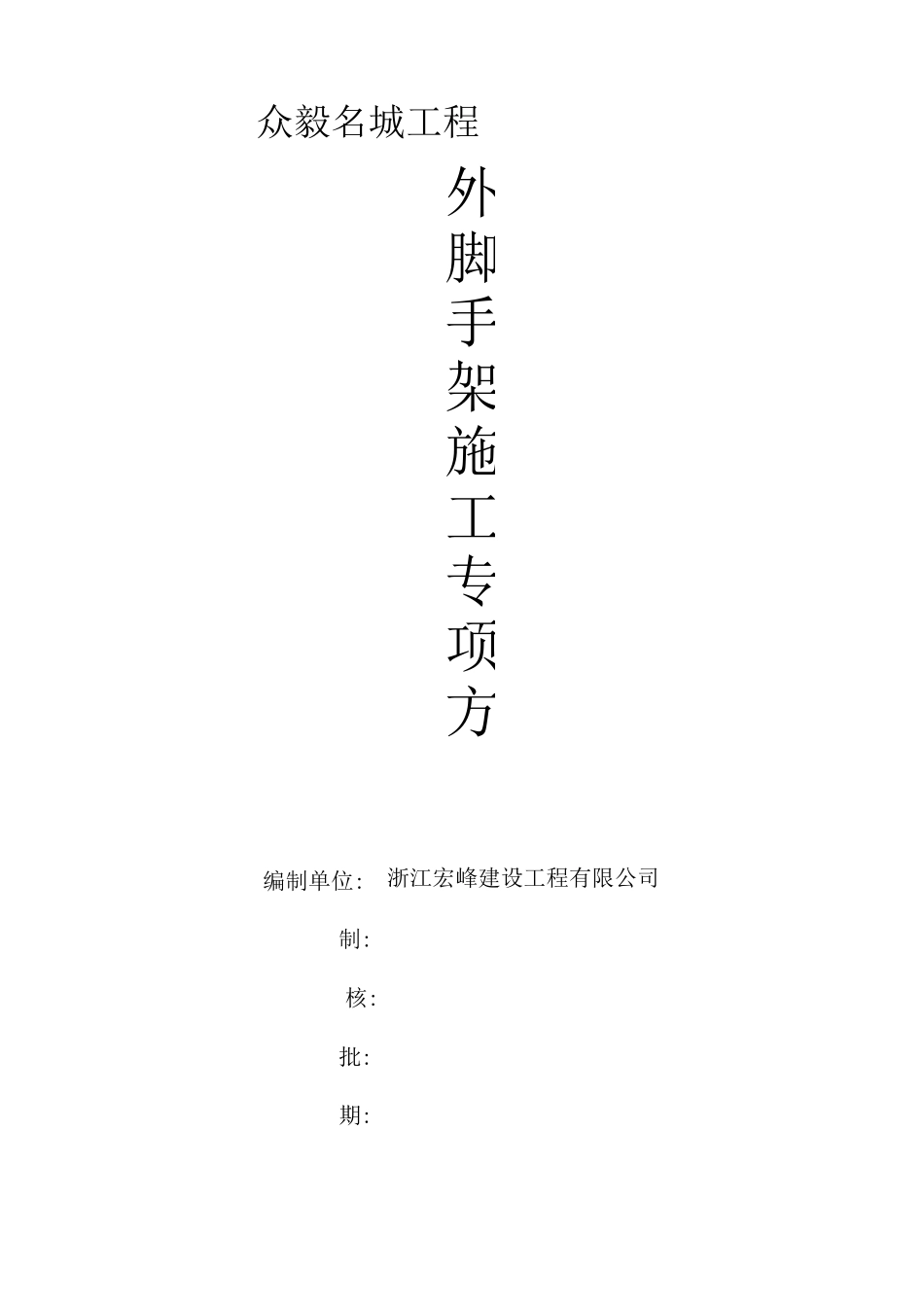

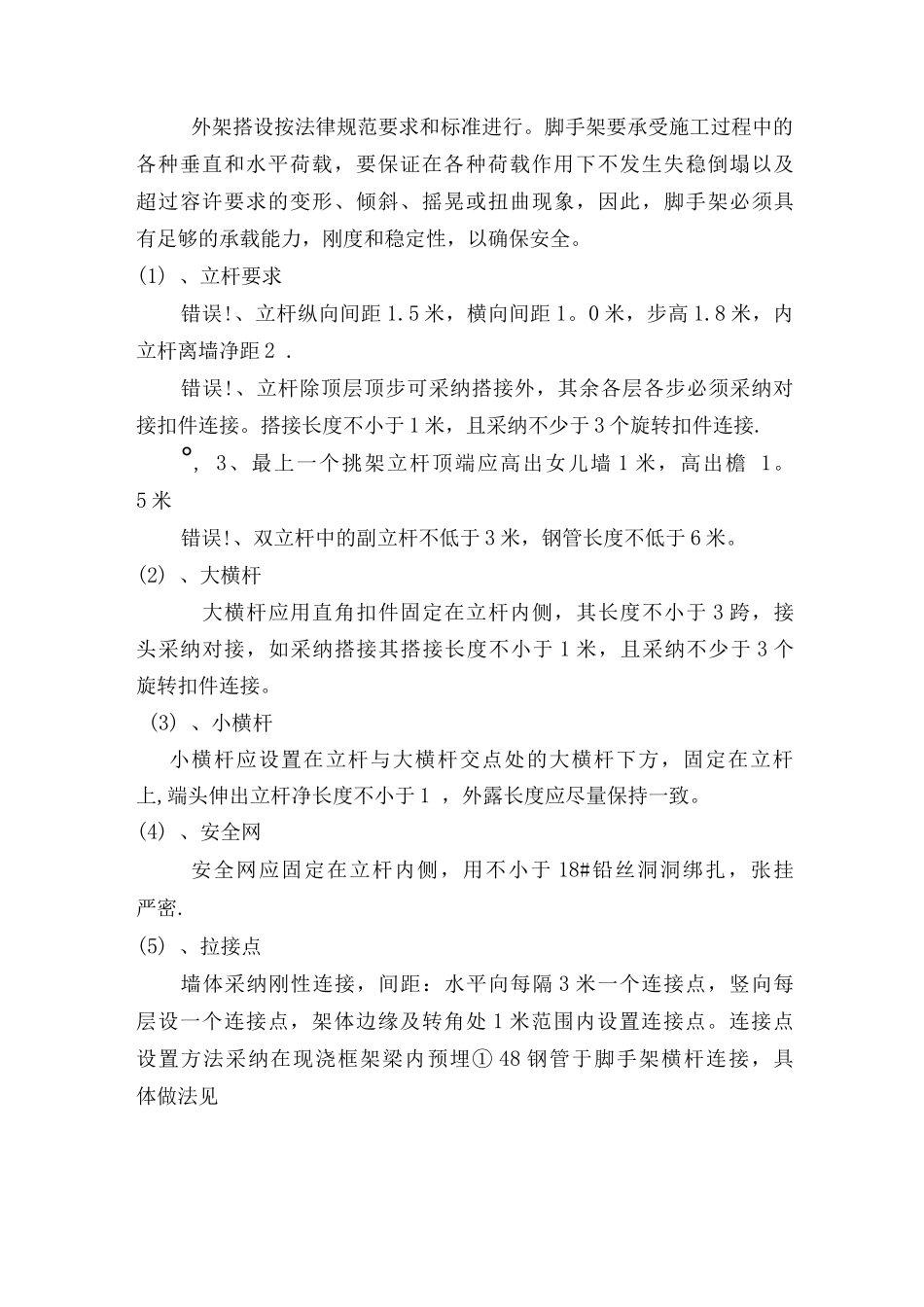

众毅名城工程编制单位:制:核:批:期:外脚手架施工专项方案浙江宏峰建设工程有限公司外脚手架施工方案一、工程概况：本工程地下室一层，地面以上 3 栋 28 层，1 栋 26 层，一层层高4。5 米，标准层层高 3 米，建筑物总体高度较高，因此考虑搭设悬挑式脚手架，从二层楼面开始悬挑，悬挑脚手架的高度为 18 米，即每六层悬挑一次，设置悬挑钢梁的位置分别是二层、八层、十四层、二十层、二十六层。二、编制依据：1、根据施工图；2、《建筑施工安全检查标准》(JGJ59 99)；3、《扣件式钢管脚手架安全技术法律规范》(JGJ130—21)；4、浙江省有关脚手架的要求进行编制.三、构架材料的选择(1) 钢管采纳外径为由 48mm，壁厚 3.5mm，的焊接钢管。材质符合，《普通碳素结构钢技术条件》 (GB7-88 ) 中的 A3 钢的技术条件，管材符合《直径 5 152mm 电焊钢管》(YB242 63 )中的甲类软钢管。《低压流体输送用焊接钢管》GB3092-82 中普通钢管的规定。对购进的钢管先除锈，内壁擦涂两道防锈漆，外壁涂桔黄色防锈漆。有严重锈蚀、弯曲、压偏损伤、及裂纹者挑出。(2 )扣件要符合 GJ22-85《钢管脚手架》规定，材质应符合 GB078 67 «可锻铸铁分类及技术条件》中的技术条件.(3) 脚手板脚手板采纳竹制脚手片(4) 安全网采 纳 绿 色 20 目 (1mm x 1mm) 密 目 安 全 网 ， 其 性 能 要 符 合国家规定和冲韧试验规定，并应取得地方安全部门的许可.四、外脚手架的搭设外架搭设按法律规范要求和标准进行。脚手架要承受施工过程中的各种垂直和水平荷载，要保证在各种荷载作用下不发生失稳倒塌以及超过容许要求的变形、倾斜、摇晃或扭曲现象，因此，脚手架必须具有足够的承载能力，刚度和稳定性，以确保安全。(1) 、立杆要求错误!、立杆纵向间距 1.5 米，横向间距 1。0 米，步高 1.8 米，内立杆离墙净距 2 .错误!、立杆除顶层顶步可采纳搭接外，其余各层各步必须采纳对接扣件连接。搭接长度不小于 1 米，且采纳不少于 3 个旋转扣件连接.°, 3、最上一个挑架立杆顶端应高出女儿墙 1 米，高出檐 1。5 米错误!、双立杆中的副立杆不低于 3 米，钢管长度不低于 6 米。(2) 、大横杆大横杆应用直角扣件固定在立杆内侧，其长度不小于 3 跨，接头采纳对接，如采纳搭接其搭接长度不小于 1 米，且采纳不少于 3 个旋转扣件连接。(3) 、小横杆小横杆应设置在立杆与大横杆交点处的大横杆下方，固定在立杆上,...
