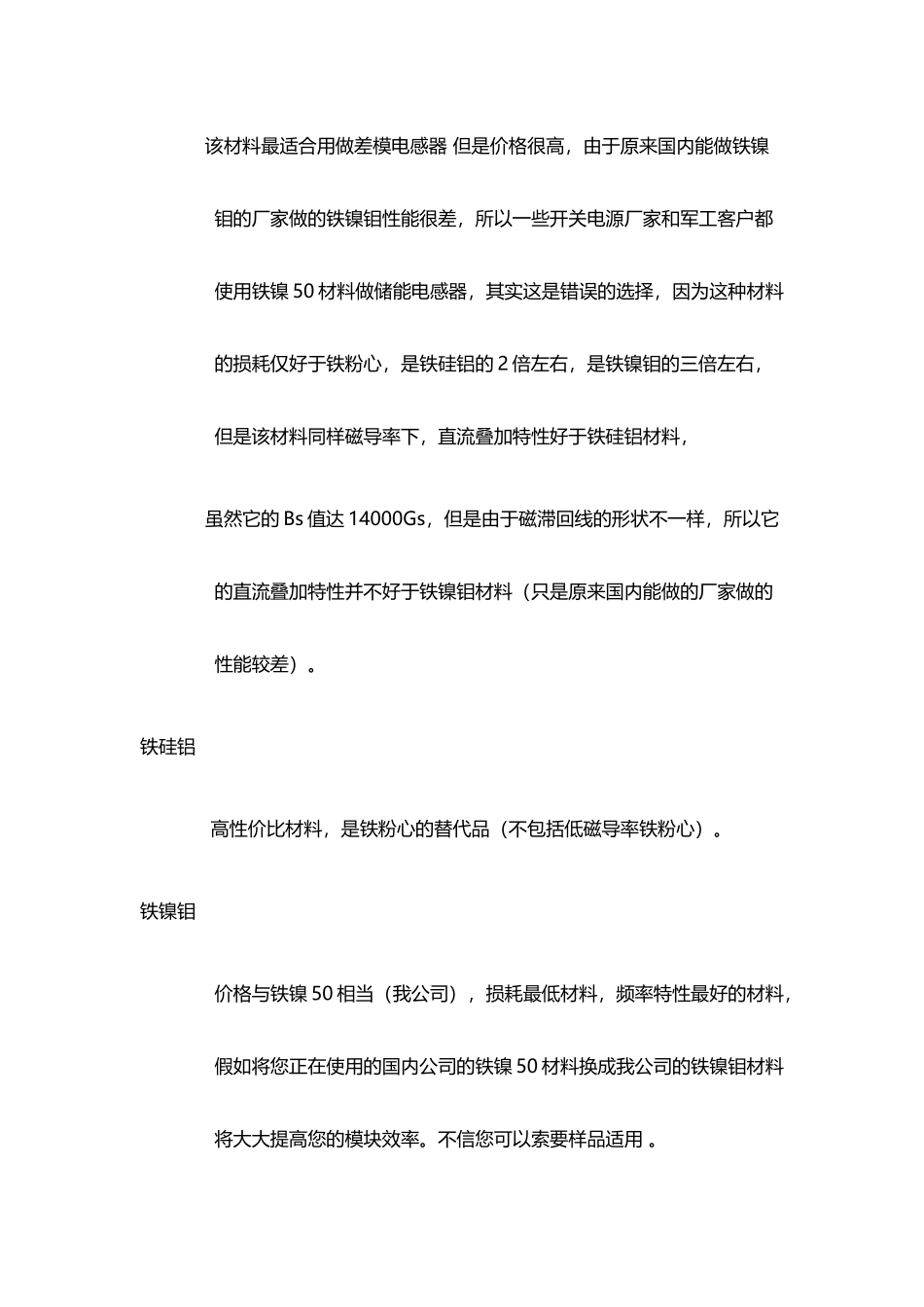

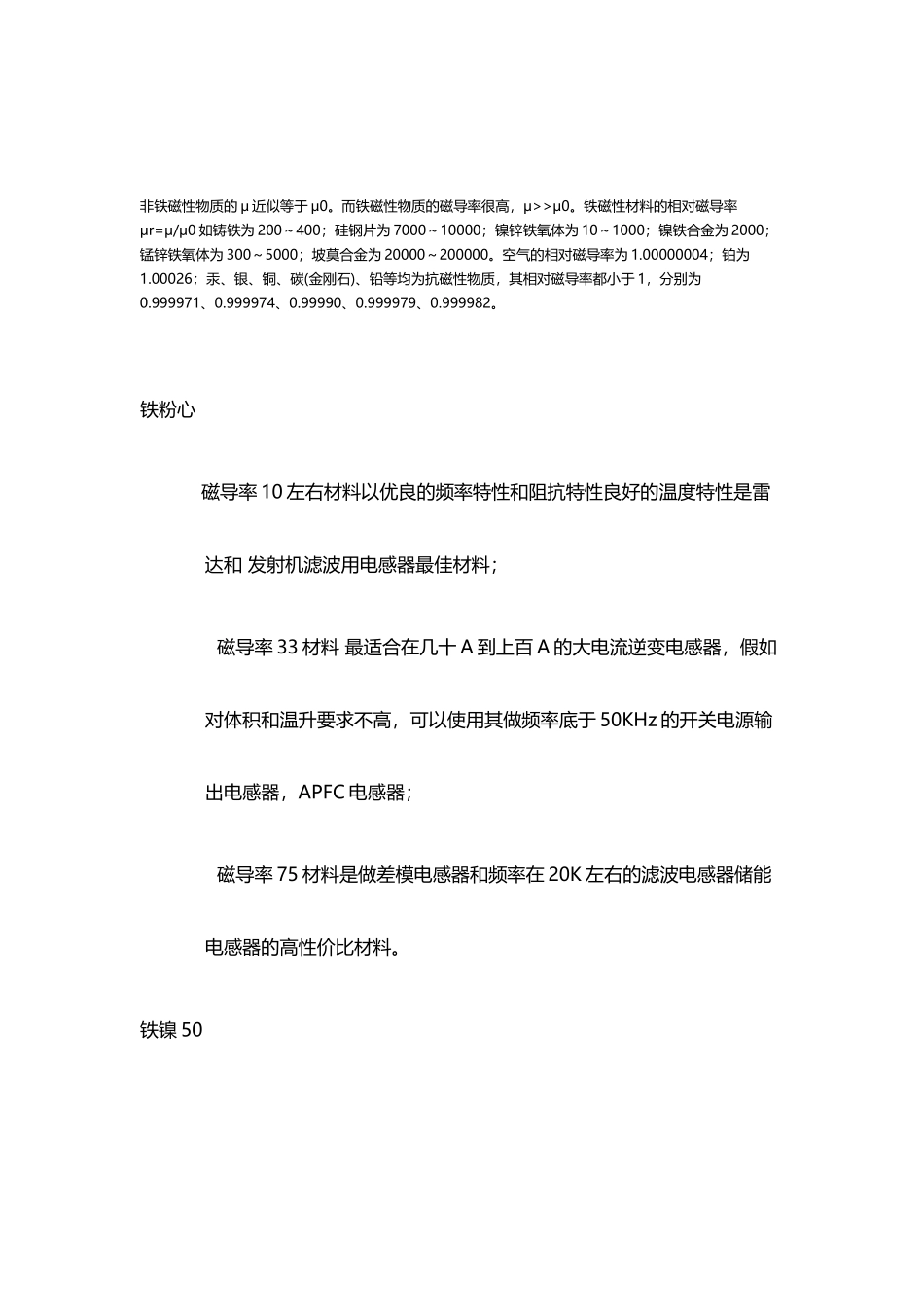

多种材料的磁导率(57 页)Good is good, but better carries it.精益求精，善益求善。非铁磁性物质的 μ 近似等于 μ0。而铁磁性物质的磁导率很高，μ>>μ0。铁磁性材料的相对磁导率μr=μ/μ0 如铸铁为 200～400；硅钢片为 7000～10000；镍锌铁氧体为 10～1000；镍铁合金为 2000；锰锌铁氧体为 300～5000；坡莫合金为 20000～200000。空气的相对磁导率为 1.00000004；铂为1.00026；汞、银、铜、碳(金刚石)、铅等均为抗磁性物质，其相对磁导率都小于 1，分别为0.999971、0.999974、0.99990、0.999979、0.999982。铁粉心 磁导率 10 左右材料以优良的频率特性和阻抗特性良好的温度特性是雷达和 发射机滤波用电感器最佳材料； 磁导率 33 材料 最适合在几十 A 到上百 A 的大电流逆变电感器，假如对体积和温升要求不高，可以使用其做频率底于 50KHz 的开关电源输出电感器，APFC 电感器； 磁导率 75 材料是做差模电感器和频率在 20K 左右的滤波电感器储能电感器的高性价比材料。 铁镍 50 该材料最适合用做差模电感器 但是价格很高，由于原来国内能做铁镍钼的厂家做的铁镍钼性能很差，所以一些开关电源厂家和军工客户都使用铁镍 50 材料做储能电感器，其实这是错误的选择，因为这种材料的损耗仅好于铁粉心，是铁硅铝的 2 倍左右，是铁镍钼的三倍左右，但是该材料同样磁导率下，直流叠加特性好于铁硅铝材料， 虽然它的 Bs 值达 14000Gs，但是由于磁滞回线的形状不一样，所以它的直流叠加特性并不好于铁镍钼材料（只是原来国内能做的厂家做的性能较差）。 铁硅铝 高性价比材料，是铁粉心的替代品（不包括低磁导率铁粉心）。 铁镍钼 价格与铁镍 50 相当（我公司），损耗最低材料，频率特性最好的材料，假如将您正在使用的国内公司的铁镍 50 材料换成我公司的铁镍钼材料将大大提高您的模块效率。不信您可以索要样品适用 。 四种金属磁粉心 性能和价格对比 磁粉心类型 项目 铁粉心 铁硅铝 铁镍50 铁镍钼 初始磁导率 6～125 26、60、75、90、125 60、75、90、125 60、75、90、125、147、160 饱和磁通密度 Bs（mT） 1000 1050 1400 700 尺寸（仅以环型为例，外径 mm） φ4.1～φ102 φ6.35～φ63.5 φ6.35～φ63.5 φ6.35～φ63.5 损耗(100kHz,100mT,mW/cm2) 5000 (磁导率为60) 900 1100 700 工作温度范围(℃) -65~125 -55~200 -55~200 -55~200 居里温度(℃) ...
