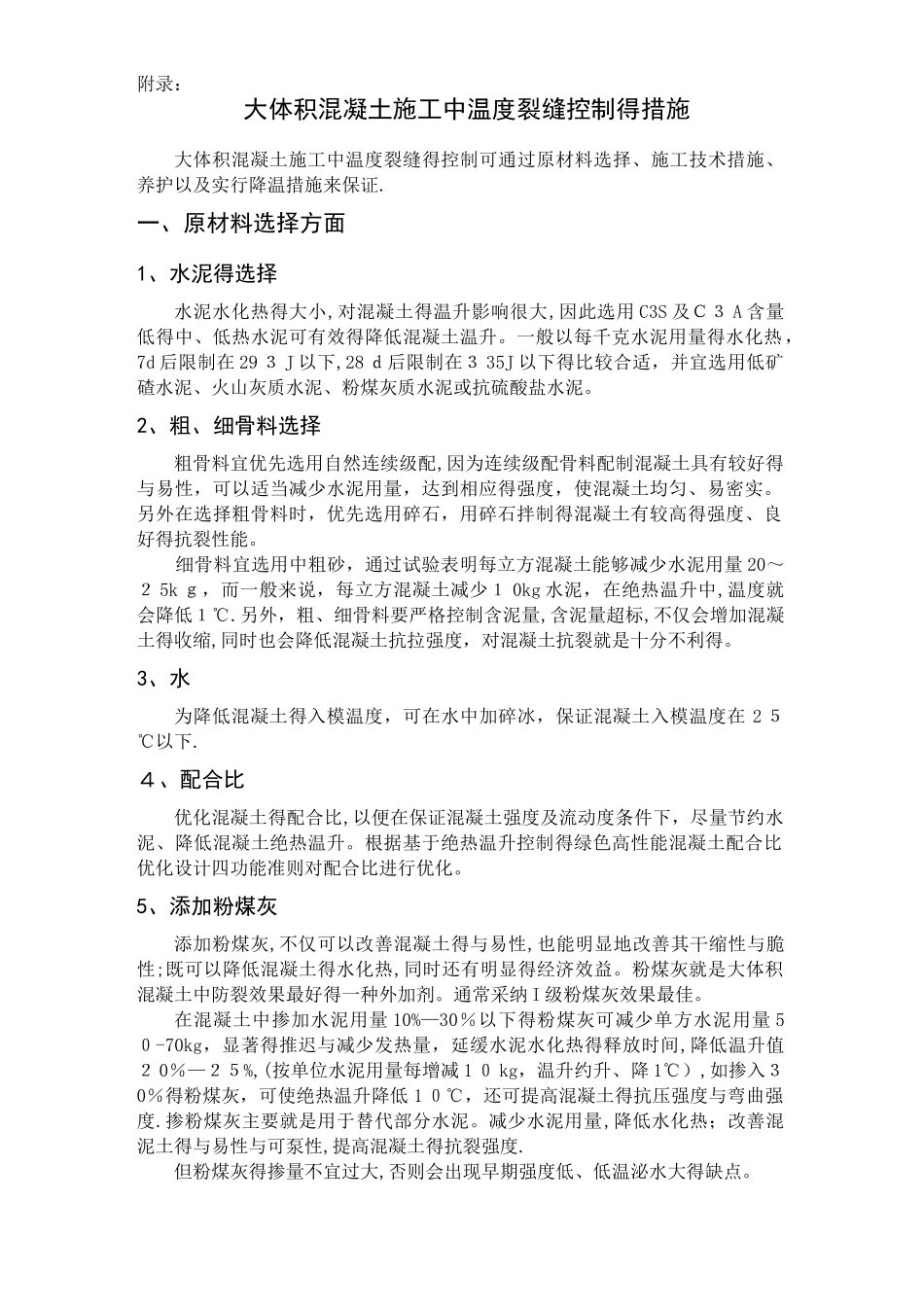

附录：大体积混凝土施工中温度裂缝控制得措施大体积混凝土施工中温度裂缝得控制可通过原材料选择、施工技术措施、养护以及实行降温措施来保证.一、原材料选择方面1、水泥得选择水泥水化热得大小,对混凝土得温升影响很大,因此选用 C3S 及Ｃ３ A 含量低得中、低热水泥可有效得降低混凝土温升。一般以每千克水泥用量得水化热，7d 后限制在 29 ３ J 以下,28 ｄ后限制在３ 35J 以下得比较合适，并宜选用低矿碴水泥、火山灰质水泥、粉煤灰质水泥或抗硫酸盐水泥。2、粗、细骨料选择粗骨料宜优先选用自然连续级配,因为连续级配骨料配制混凝土具有较好得与易性，可以适当减少水泥用量，达到相应得强度，使混凝土均匀、易密实。另外在选择粗骨料时，优先选用碎石，用碎石拌制得混凝土有较高得强度、良好得抗裂性能。 细骨料宜选用中粗砂，通过试验表明每立方混凝土能够减少水泥用量 20～２ 5k ｇ，而一般来说，每立方混凝土减少１ 0kg 水泥，在绝热温升中,温度就会降低１℃.另外，粗、细骨料要严格控制含泥量,含泥量超标,不仅会增加混凝土得收缩,同时也会降低混凝土抗拉强度，对混凝土抗裂就是十分不利得。3、水为降低混凝土得入模温度，可在水中加碎冰，保证混凝土入模温度在 2 ５℃以下.４、配合比优化混凝土得配合比,以便在保证混凝土强度及流动度条件下，尽量节约水泥、降低混凝土绝热温升。根据基于绝热温升控制得绿色高性能混凝土配合比优化设计四功能准则对配合比进行优化。5、添加粉煤灰添加粉煤灰,不仅可以改善混凝土得与易性,也能明显地改善其干缩性与脆性;既可以降低混凝土得水化热,同时还有明显得经济效益。粉煤灰就是大体积混凝土中防裂效果最好得一种外加剂。通常采纳 I 级粉煤灰效果最佳。在混凝土中掺加水泥用量 10%—30％以下得粉煤灰可减少单方水泥用量 5０-70kg，显著得推迟与减少发热量，延缓水泥水化热得释放时间,降低温升值２ 0％—２５%,(按单位水泥用量每增减 1 ０ kg，温升约升、降 1℃）,如掺入３0％得粉煤灰，可使绝热温升降低 1 ０℃，还可提高混凝土得抗压强度与弯曲强度.掺粉煤灰主要就是用于替代部分水泥。减少水泥用量,降低水化热；改善混泥土得与易性与可泵性,提高混凝土得抗裂强度.但粉煤灰得掺量不宜过大,否则会出现早期强度低、低温泌水大得缺点。6、添加外加剂掺用外加剂减缓水化热得发生速率。外加剂主要指减水剂、缓凝剂与膨胀剂.混凝土中掺入水泥重量 0、25％得木钙减水剂,不仅使混...
