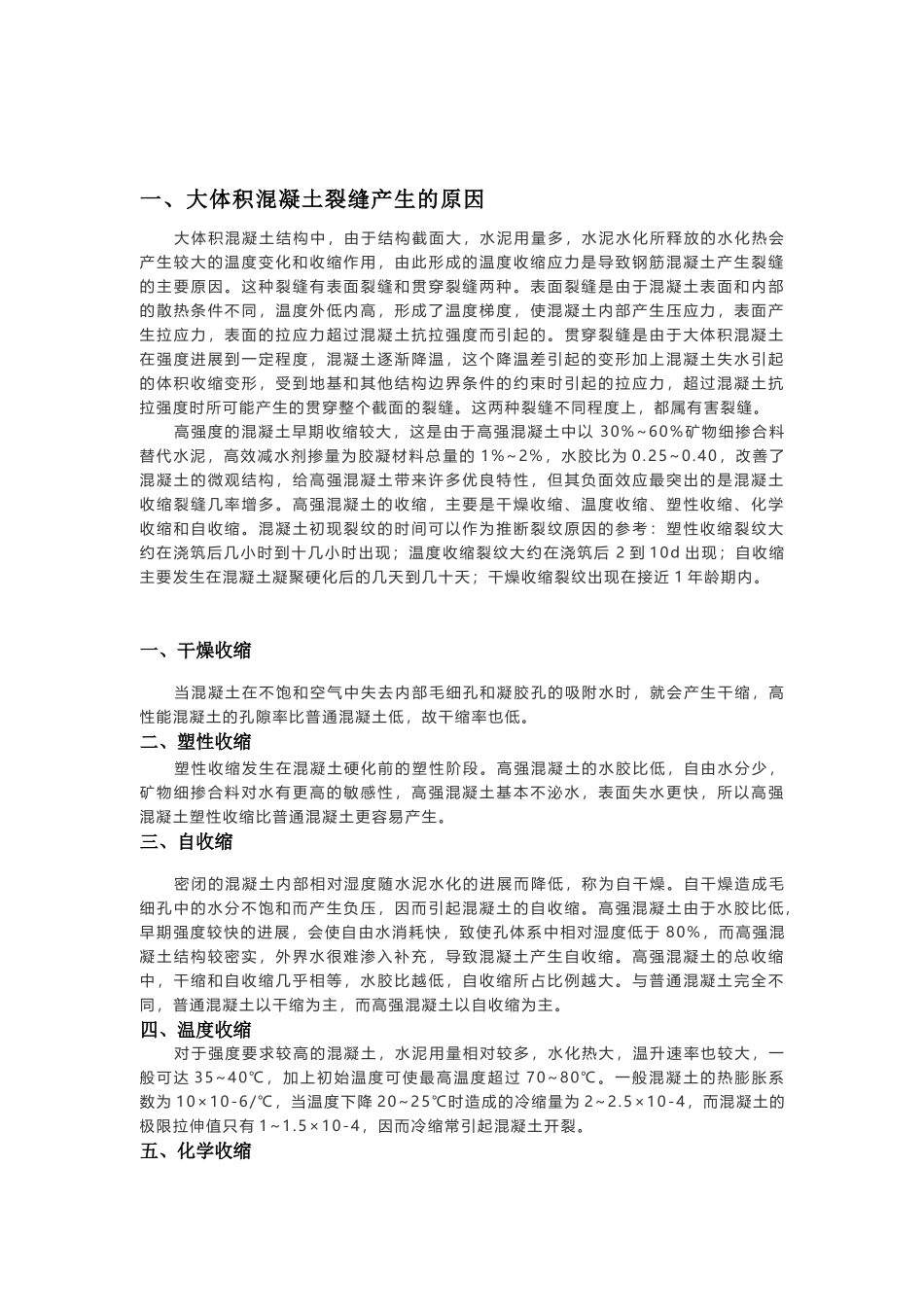

一、大体积混凝土裂缝产生的原因大 体 积 混 凝 土 结 构 中 ， 由 于 结 构 截 面 大 ， 水 泥 用 量 多 ， 水 泥 水 化 所 释 放 的 水 化 热 会产 生 较 大 的 温 度 变 化 和 收 缩 作 用 ， 由 此 形 成 的 温 度 收 缩 应 力 是 导 致 钢 筋 混 凝 土 产 生 裂 缝的 主 要 原 因 。 这 种 裂 缝 有 表 面 裂 缝 和 贯 穿 裂 缝 两 种 。 表 面 裂 缝 是 由 于 混 凝 土 表 面 和 内 部的 散 热 条 件 不 同 ， 温 度 外 低 内 高 ， 形 成 了 温 度 梯 度 ， 使 混 凝 土 内 部 产 生 压 应 力 ， 表 面 产生 拉 应 力 ， 表 面 的 拉 应 力 超 过 混 凝 土 抗 拉 强 度 而 引 起 的 。 贯 穿 裂 缝 是 由 于 大 体 积 混 凝 土在 强 度 进 展 到 一 定 程 度 ， 混 凝 土 逐 渐 降 温 ， 这 个 降 温 差 引 起 的 变 形 加 上 混 凝 土 失 水 引 起的 体 积 收 缩 变 形 ， 受 到 地 基 和 其 他 结 构 边 界 条 件 的 约 束 时 引 起 的 拉 应 力 ， 超 过 混 凝 土 抗拉强度时所可能产生的贯穿整个截面的裂缝。这两种裂缝不同程度上，都属有害裂缝。高强度的混凝土早期收缩较大，这是由于高强混凝土中以 30%~60%矿物细掺合料替代水泥，高效减水剂掺量为胶凝材料总量的 1%~2%，水胶比为 0.25~0.40，改善了混 凝 土 的 微 观 结 构 ， 给 高 强 混 凝 土 带 来 许 多 优 良 特 性 ， 但 其 负 面 效 应 最 突 出 的 是 混 凝 土收 缩 裂 缝 几 率 增 多 。 高 强 混 凝 土 的 收 缩 ， 主 要 是 干 燥 收 缩 、 温 度 收 缩 、 塑 性 收 缩 、 化 学收 缩 和 自 收 缩 。 混 凝 土 初 现 裂 纹 的 时 间 可 以 作 为 推 断 裂 纹 原 因 的 参 考 ： 塑 性 收 缩 裂 纹 大约在浇筑后几小时到十几小时出现；温度收缩裂纹大约在浇筑后 2 到 10d 出现；自收缩主要发生在混凝土凝聚硬化后的几天到几十天；干燥收缩裂纹出现在接近 1 年龄期内。一、干燥收缩当 混 凝 土 在 不 饱 和 空 气 中 失 去 内 部 毛 细 孔 和 凝...
