大厦钢结构焊接要点VIP专享

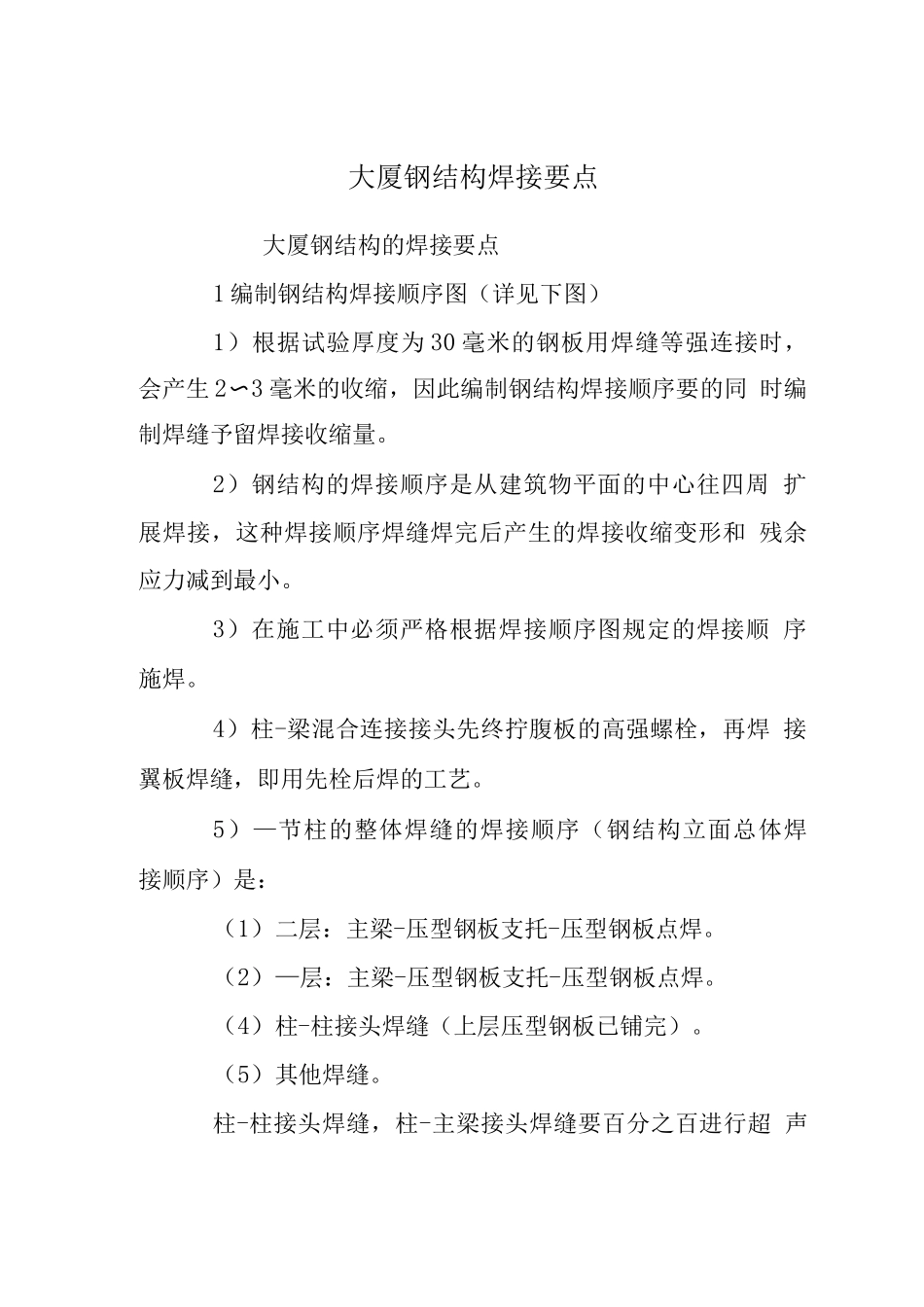

大厦钢结构焊接要点大厦钢结构的焊接要点1 编制钢结构焊接顺序图（详见下图）1）根据试验厚度为 30 毫米的钢板用焊缝等强连接时， 会产生 2〜3 毫米的收缩，因此编制钢结构焊接顺序要的同 时编制焊缝予留焊接收缩量。2）钢结构的焊接顺序是从建筑物平面的中心往四周 扩展焊接，这种焊接顺序焊缝焊完后产生的焊接收缩变形和 残余应力减到最小。3）在施工中必须严格根据焊接顺序图规定的焊接顺 序施焊。4）柱-梁混合连接接头先终拧腹板的高强螺栓，再焊 接翼板焊缝，即用先栓后焊的工艺。5）—节柱的整体焊缝的焊接顺序（钢结构立面总体焊 接顺序）是：（1）二层：主梁-压型钢板支托-压型钢板点焊。（2）—层：主梁-压型钢板支托-压型钢板点焊。（4）柱-柱接头焊缝（上层压型钢板已铺完）。（5）其他焊缝。柱-柱接头焊缝，柱-主梁接头焊缝要百分之百进行超 声波探伤自检，初检合格率要不低于 98%，终检合格率要达到 1%。2 焊接工艺本工程高层钢结构安装的焊接工艺，采纳手工电弧焊。钢结构焊接工作开始前进行焊工考试和焊接工艺试 验，焊工艺试验的项目为：柱柱接头焊接工艺试验，柱-梁 接头焊接工艺试验。1) 电焊工考试根据中华人民共和国行业标准《建筑钢结构焊接规程》 和有关规定进行理论及实际操作训练，要得中厚钢板 9 毫米， 厚钢板 25 毫米的平焊、立焊、横焊和仰焊的合格证。在焊接工作开始前，还要在现场进行柱一柱接头 1： 1 实样焊接练习。合格后进入焊接岗位。2) 焊接工艺试验柱钢板最厚 50 毫米，梁钢板最厚 34 毫米。根据现 场施焊的实际条件进行：(1)定位点焊。(2)焊缝焊接(焊条直径、焊接电流、焊接顺序、焊前 予热、焊后保温)。(3)允许停焊的部位。(4)层间温度的控制。(5)焊缝冷却后的收缩变形和残余应力测试等工艺试验。(6)每个柱子的柱的柱接头焊缝由两个焊工在对面同 时进行焊接。(7)焊接工作时，设专人调整电流，不同位置的焊缝 和不同直经的焊条，要随时调整电流，打底焊缝，中间焊缝， 盖面焊缝，用不同的焊条和电流。3)环境温度低于摄氏零度以下时，母材厚度大于 40mm 时，焊前要预热到 150 度。焊后后热并保温。(1)清理坡，用气割炬清理，钢板厚度为 N40mm 时， 环境温度在正温度时把钢板子热到 60 笆。(2)打底：用① 4 焊条把垫板和钢柱母材焊牢，焊完 后进行清渣。起始焊接时焊接电流要稍高保证焊缝和母材的 熔深熔透。(3)焊第一遍：用① 5 或① 6 焊条，两人再...
