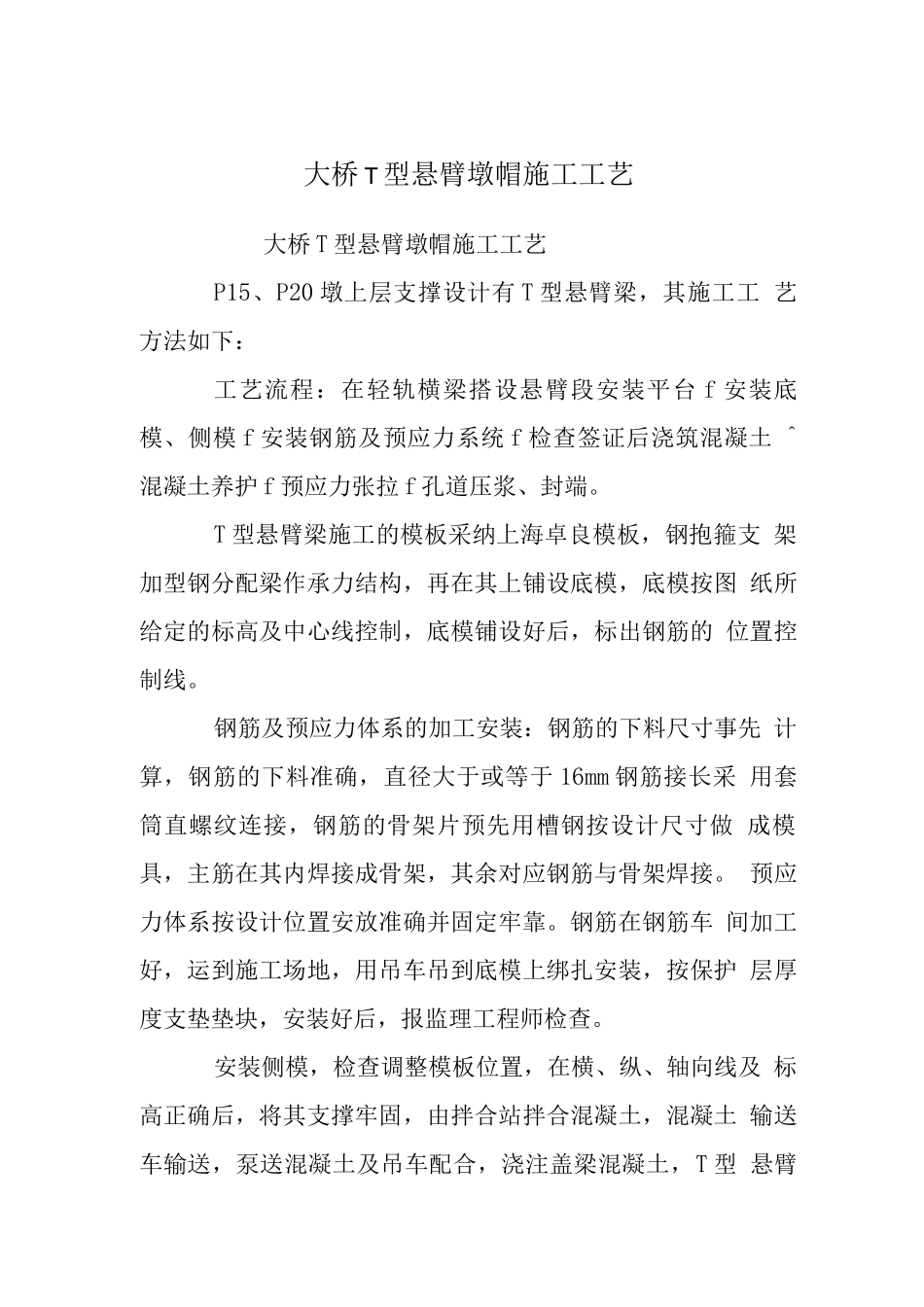

大桥T型悬臂墩帽施工工艺

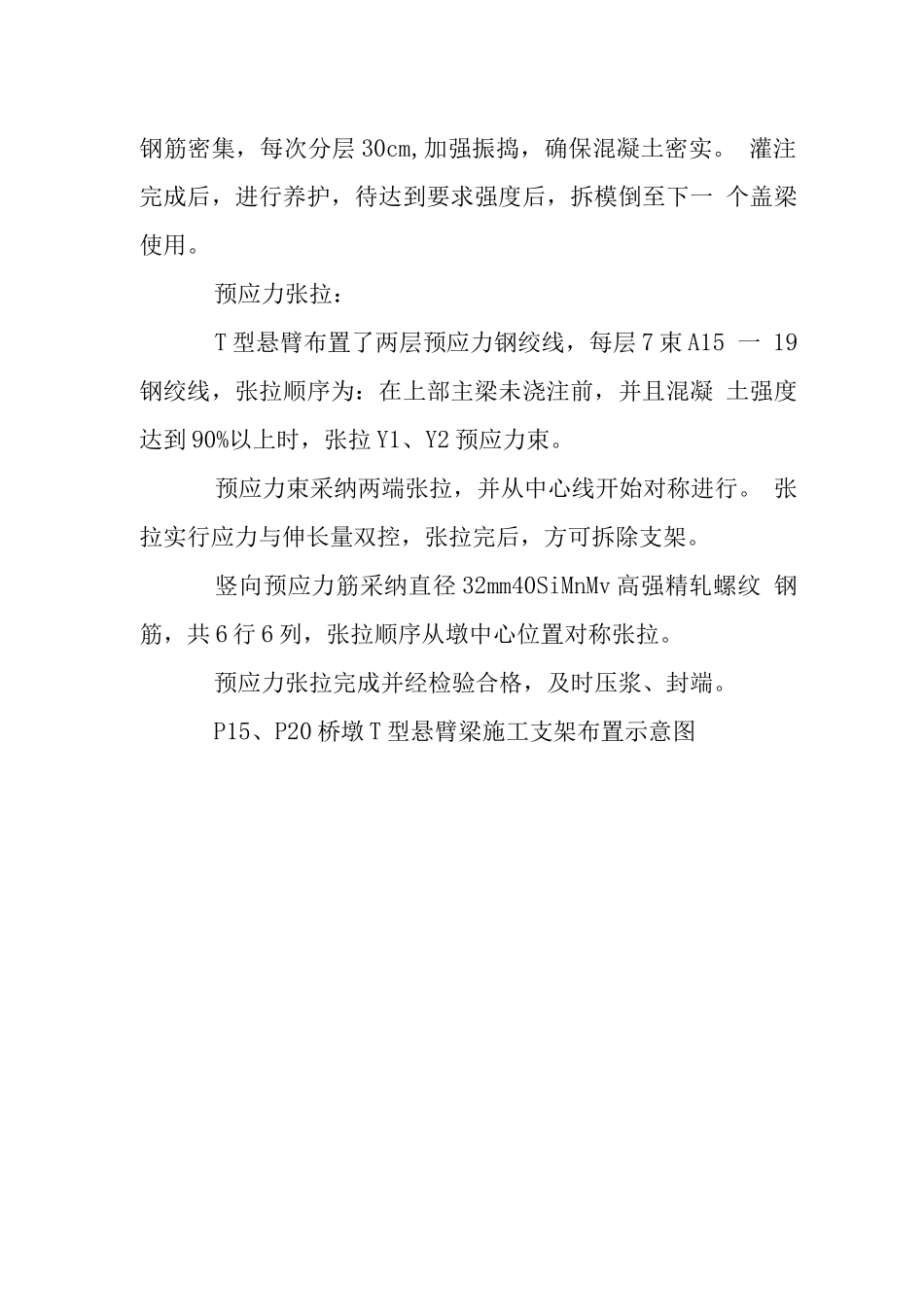

大桥 T 型悬臂墩帽施工工艺大桥 T 型悬臂墩帽施工工艺P15、P20 墩上层支撑设计有 T 型悬臂梁，其施工工 艺方法如下：工艺流程：在轻轨横梁搭设悬臂段安装平台 f 安装底 模、侧模 f 安装钢筋及预应力系统 f 检查签证后浇筑混凝土 ^混凝土养护 f 预应力张拉 f 孔道压浆、封端。T 型悬臂梁施工的模板采纳上海卓良模板，钢抱箍支 架加型钢分配梁作承力结构，再在其上铺设底模，底模按图 纸所给定的标高及中心线控制，底模铺设好后，标出钢筋的 位置控制线。钢筋及预应力体系的加工安装：钢筋的下料尺寸事先 计算，钢筋的下料准确，直径大于或等于 16mm 钢筋接长采 用套筒直螺纹连接，钢筋的骨架片预先用槽钢按设计尺寸做 成模具，主筋在其内焊接成骨架，其余对应钢筋与骨架焊接。 预应力体系按设计位置安放准确并固定牢靠。钢筋在钢筋车 间加工好，运到施工场地，用吊车吊到底模上绑扎安装，按保护 层厚度支垫垫块，安装好后，报监理工程师检查。安装侧模，检查调整模板位置，在横、纵、轴向线及 标高正确后，将其支撑牢固，由拌合站拌合混凝土，混凝土 输送车输送，泵送混凝土及吊车配合，浇注盖梁混凝土，T 型 悬臂钢筋密集，每次分层 30cm,加强振捣，确保混凝土密实。 灌注完成后，进行养护，待达到要求强度后，拆模倒至下一 个盖梁使用。预应力张拉：T 型悬臂布置了两层预应力钢绞线，每层 7 束 A15 一 19钢绞线，张拉顺序为：在上部主梁未浇注前，并且混凝 土强度达到 90%以上时，张拉 Y1、Y2 预应力束。预应力束采纳两端张拉，并从中心线开始对称进行。 张拉实行应力与伸长量双控，张拉完后，方可拆除支架。竖向预应力筋采纳直径 32mm40SiMnMv 高强精轧螺纹 钢筋，共 6 行 6 列，张拉顺序从墩中心位置对称张拉。预应力张拉完成并经检验合格，及时压浆、封端。P15、P20 桥墩 T 型悬臂梁施工支架布置示意图
