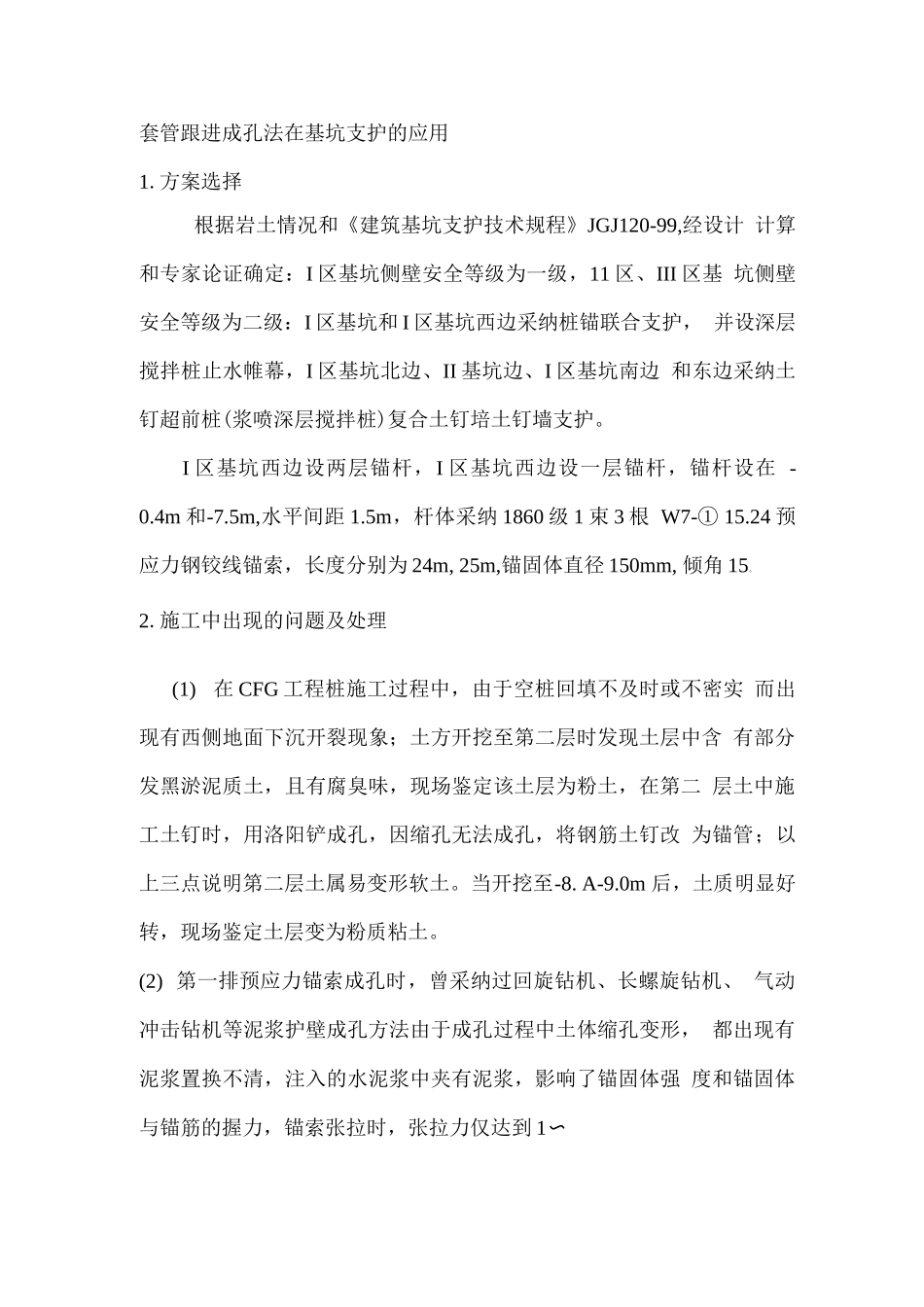

套管跟进成孔法在基坑支护的应用1.方案选择根据岩土情况和《建筑基坑支护技术规程》JGJ120-99,经设计 计算和专家论证确定：I 区基坑侧壁安全等级为一级，11 区、III 区基 坑侧壁安全等级为二级：I 区基坑和 I 区基坑西边采纳桩锚联合支护， 并设深层搅拌桩止水帷幕，I 区基坑北边、II 基坑边、I 区基坑南边 和东边采纳土钉超前桩(浆喷深层搅拌桩)复合土钉培土钉墙支护。I 区基坑西边设两层锚杆，I 区基坑西边设一层锚杆，锚杆设在 -0.4m 和-7.5m,水平间距 1.5m，杆体采纳 1860 级 1 束 3 根 W7-① 15.24 预应力钢铰线锚索，长度分别为 24m, 25m,锚固体直径 150mm, 倾角 15。2.施工中出现的问题及处理(1)在 CFG 工程桩施工过程中，由于空桩回填不及时或不密实 而出现有西侧地面下沉开裂现象；土方开挖至第二层时发现土层中含 有部分发黑淤泥质土，且有腐臭味，现场鉴定该土层为粉土，在第二 层土中施工土钉时，用洛阳铲成孔，因缩孔无法成孔，将钢筋土钉改 为锚管；以上三点说明第二层土属易变形软土。当开挖至-8. A-9.0m 后，土质明显好转，现场鉴定土层变为粉质粘土。(2) 第一排预应力锚索成孔时，曾采纳过回旋钻机、长螺旋钻机、 气动冲击钻机等泥浆护壁成孔方法由于成孔过程中土体缩孔变形， 都出现有泥浆置换不清，注入的水泥浆中夹有泥浆，影响了锚固体强 度和锚固体与锚筋的握力，锚索张拉时，张拉力仅达到 1〜3KN，不能满足设计要求。(3) 针对上术情况，如继续采纳变通方法成孔，将无法实现设计要 求，经验算，决定将第二排锚索提高到-7.0m,采纳套管跟进方法成 孔。2.套管跟进成孔工艺与操作要点2.1 工艺流程安设钻机 T 对准孔位和方位 T 套管跟进钻孔 T 清水冲渣 T 拆除钻 杆T 孔内置入锚索 T 一次注浆拆除套管-二次注浆 T 钢绞线锚索制 作编束 T锚索张拉锁定.2.2 操作要点2.2.1 钻孔(1)安设钻机。挖土并大致整平场地，调整钻孔机钻臂架的水平位 置、高度、方位和倾角，使钻杆和套管夹具对准孔位，调整方位和倾 角符合设计要求。安设高压水泵，将进水管与水源接通，将出水管与 钻孔机上进水管接通。(2)安装第一节钻杆和第一节套管。第一节钻杆和第一节套管的前 端镶有钻头，后端为丝扣。将钻杆插入套管中，置于钻臂架上，前端 对准坑壁。开动钻机，动力头正转，先安装第一节钻杆，再安装第一 节套管。(3)注水钻进。打开水泵，动力头同时带动钻杆和套管液压回转...
