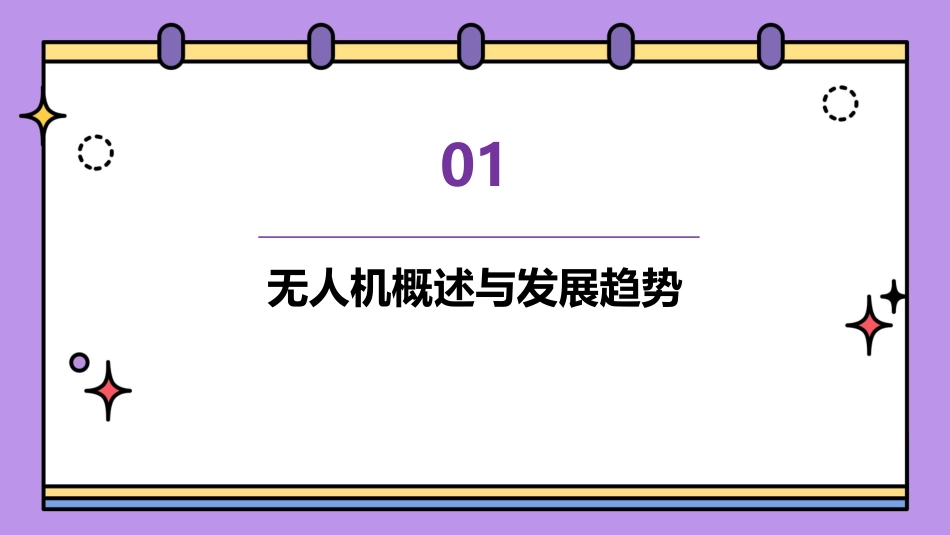

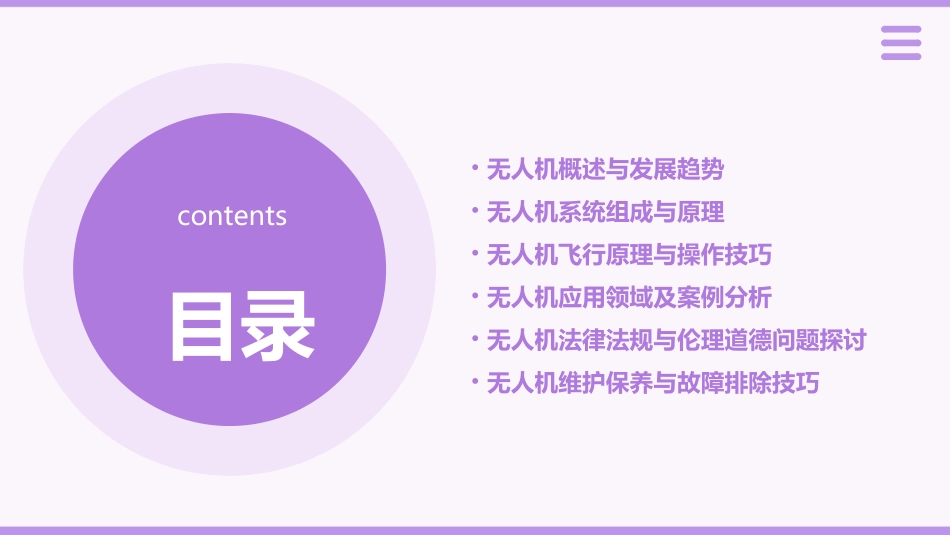

无人机培训教材ppt参考幻灯片目录contents•无人机概述与发展趋势•无人机系统组成与原理•无人机飞行原理与操作技巧•无人机应用领域及案例分析•无人机法律法规与伦理道德问题探讨•无人机维护保养与故障排除技巧01无人机概述与发展趋势定义无人机是一种利用无线电遥控设备和自备的程序控制装置操纵的不载人飞机。分类按飞行平台构型,可分为固定翼无人机、旋翼无人机、无人飞艇等;按用途,可分为军用无人机和民用无人机;按活动半径,可分为超近程、近程、中程和远程无人机;按任务高度,可分为超低空、低空、中空和高空无人机。无人机定义及分类美国、欧洲等发达国家在无人机技术研发和应用方面处于领先地位,拥有众多知名的无人机制造商,如美国的DJI、欧洲的Parrot等。这些国家的无人机技术成熟,应用领域广泛,包括航拍、农业、环保、救援等。国外发展现状近年来,我国无人机产业快速发展,已成为全球无人机市场的重要力量。国内涌现出一批优秀的无人机企业,如大疆、亿航等,其产品在国际市场上具有竞争力。同时,政府也加大了对无人机产业的扶持力度,推动了产业的快速发展。国内发展现状国内外无人机发展现状产业融合无人机产业将与航空、电子、通信等相关产业实现更深入的融合,形成更加完整的产业链和生态系统。技术创新随着人工智能、大数据等技术的不断发展,无人机将实现更加智能化的飞行和控制,提高飞行安全性和效率。应用拓展无人机将在更多领域得到应用,如物流配送、智慧城市、环境监测等。同时,随着5G技术的普及,无人机将实现更加高效的数据传输和处理。法规完善随着无人机应用的不断拓展,相关法规和政策也将不断完善,为产业的健康发展提供保障。未来发展趋势预测02无人机系统组成与原理飞行控制系统飞行控制计算机负责接收并处理来自导航系统、传感器和载荷设备的信号,根据预设的飞行计划或遥控指令,计算出适当的控制指令。执行机构包括舵机、电子调速器等,负责将飞行控制计算机的控制指令转化为具体的动作,如调整螺旋桨转速、改变飞行姿态等。控制算法采用先进的控制理论和方法,如PID控制、鲁棒控制等,确保无人机在复杂环境下的稳定飞行和精确控制。如GPS、北斗等,提供全球范围内的定位和时间服务,为无人机提供精确的位置和速度信息。卫星导航系统惯性导航系统组合导航系统利用陀螺仪和加速度计等惯性传感器,通过积分运算得到无人机的姿态、速度和位置信息。将卫星导航系统和惯性导航系统相结合,利用各自的优点,提高导航精度和可靠性。030201导航系统03电机将电能转化为机械能,驱动螺旋桨旋转产生升力。一般采用无刷电机,具有效率高、噪音低、寿命长等优点。01电池为无人机提供能量,一般采用高性能的锂电池,具有能量密度高、重量轻、充电快等优点。02电子调速器(ESC)根据飞行控制计算机的指令,调整电机的转速,从而控制无人机的升力和推力。动力系统红外传感器通过检测物体发出的红外辐射,实现夜间或恶劣天气条件下的目标识别和跟踪。激光雷达(LiDAR)利用激光测距原理,获取周围环境的三维地形数据,为无人机提供精确的环境感知能力。摄像头用于拍摄视频或照片,为无人机提供视觉感知能力。可根据需求选择不同分辨率和性能的摄像头。传感器与载荷设备03无人机飞行原理与操作技巧流速快的地方压强小,流速慢的地方压强大。伯努利定理无人机旋翼旋转产生向下的气流,根据牛顿第三定律,空气会给旋翼一个向上的反作用力,这个力就是升力。升力产生原理无人机在飞行过程中会受到空气阻力,阻力大小与无人机形状、速度和介质密度有关。阻力产生原理空气动力学基础通过改变前后旋翼的转速差来实现无人机的俯仰姿态调整。俯仰调整通过改变左右旋翼的转速差来实现无人机的横滚姿态调整。横滚调整通过改变所有旋翼的转速来实现无人机的偏航姿态调整。偏航调整飞行姿态调整方法保持稳定飞行在飞行过程中要保持无人机稳定,避免出现过大的姿态变化和速度波动。熟悉遥控器布局了解遥控器上各个按钮和摇杆的功能,以便在飞行过程中快速准确地操作。灵活应对突发情况在飞行过程中遇到突发情况时,要能够迅速作出反应,采取相应措施保证无人机安...
