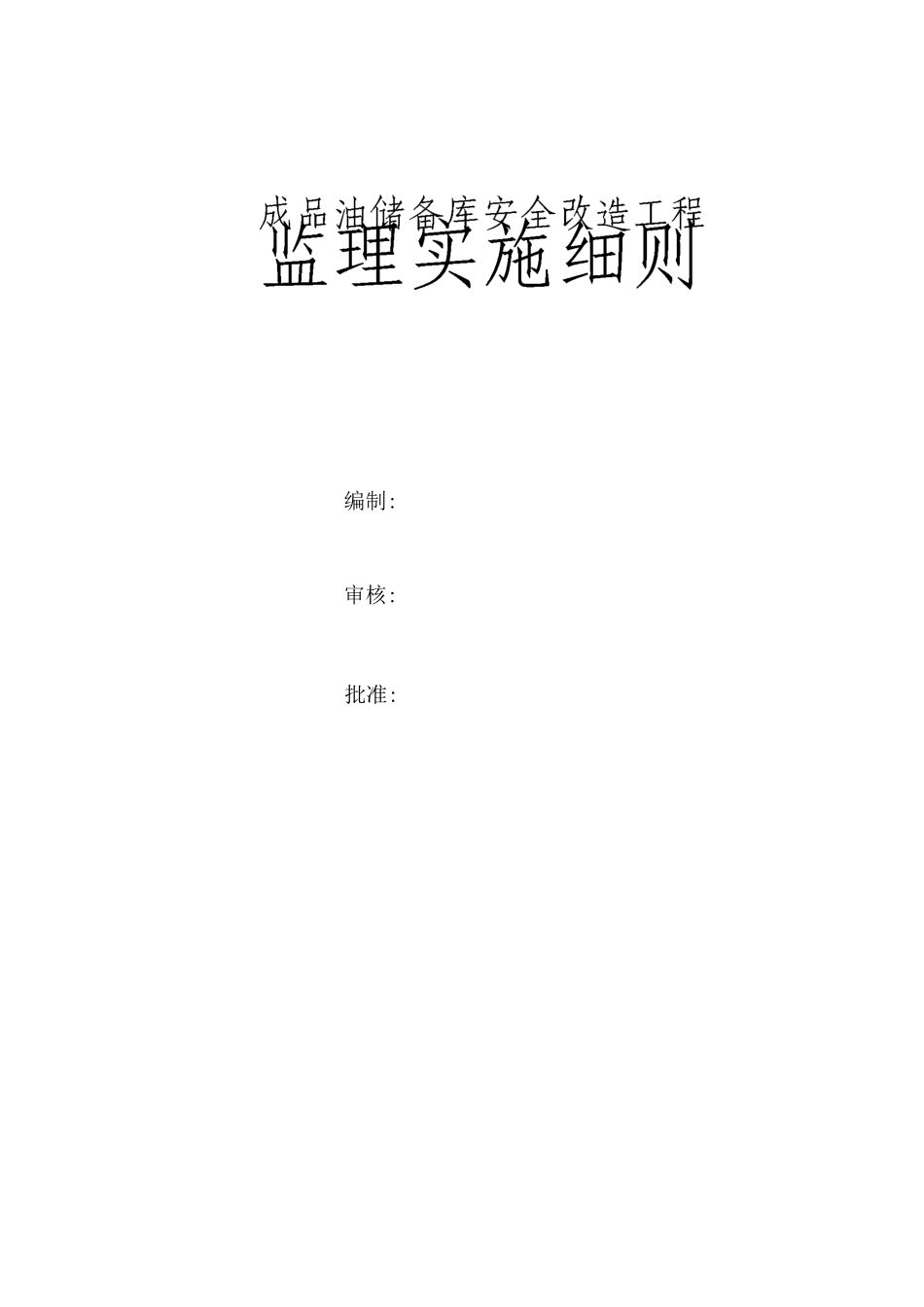

安全改造工程监理实施细则VIP专享

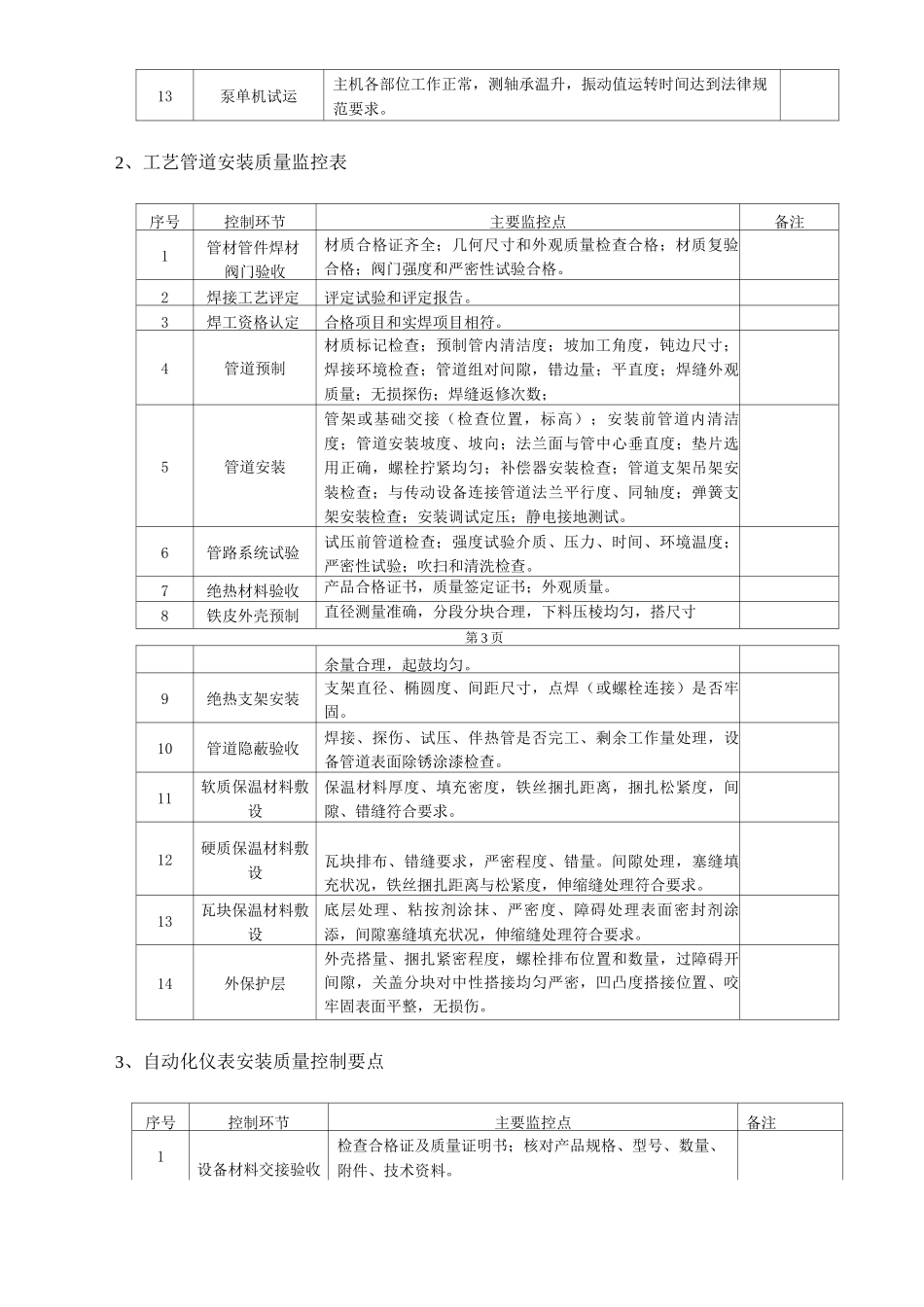

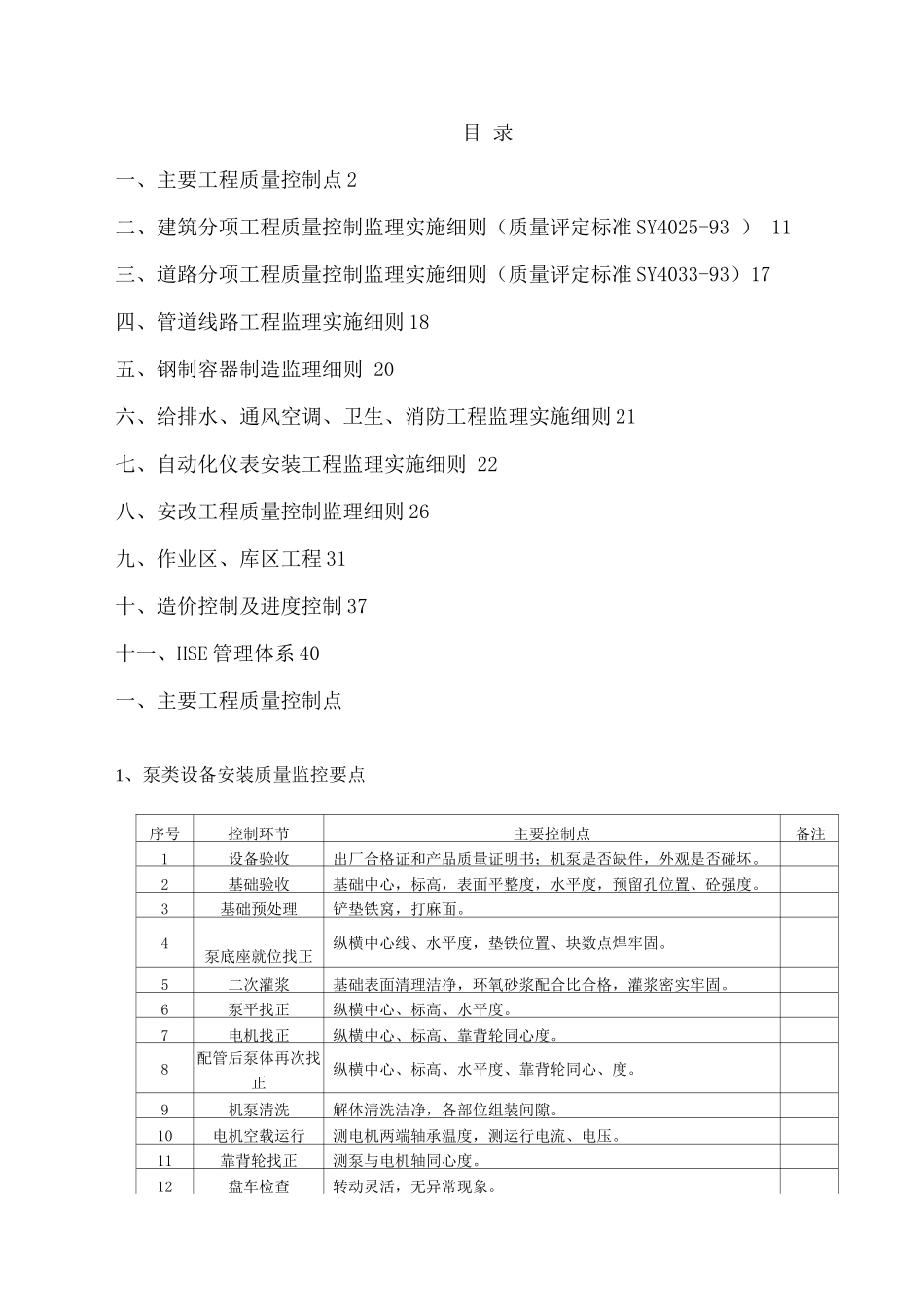

编制:审核:批准:目 录一、主要工程质量控制点 2二、建筑分项工程质量控制监理实施细则（质量评定标准 SY4025-93 ） 11三、道路分项工程质量控制监理实施细则（质量评定标准 SY4033-93）17四、管道线路工程监理实施细则 18五、钢制容器制造监理细则 20六、给排水、通风空调、卫生、消防工程监理实施细则 21七、自动化仪表安装工程监理实施细则 22八、安改工程质量控制监理细则 26九、作业区、库区工程 31十、造价控制及进度控制 37十一、HSE 管理体系 40一、主要工程质量控制点1、泵类设备安装质量监控要点序号控制环节主要控制点备注1设备验收出厂合格证和产品质量证明书；机泵是否缺件，外观是否碰坏。2基础验收基础中心，标高，表面平整度，水平度，预留孔位置、砼强度。3基础预处理铲垫铁窝，打麻面。4泵底座就位找正纵横中心线、水平度，垫铁位置、块数点焊牢固。5二次灌浆基础表面清理洁净，环氧砂浆配合比合格，灌浆密实牢固。6泵平找正纵横中心、标高、水平度。7电机找正纵横中心、标高、靠背轮同心度。8配管后泵体再次找正纵横中心、标高、水平度、靠背轮同心、度。9机泵清洗解体清洗洁净，各部位组装间隙。10电机空载运行测电机两端轴承温度，测运行电流、电压。11靠背轮找正测泵与电机轴同心度。12盘车检查转动灵活，无异常现象。13泵单机试运主机各部位工作正常，测轴承温升，振动值运转时间达到法律规范要求。2、工艺管道安装质量监控表序号控制环节主要监控点备注1管材管件焊材阀门验收材质合格证齐全；几何尺寸和外观质量检查合格；材质复验合格；阀门强度和严密性试验合格。2焊接工艺评定评定试验和评定报告。3焊工资格认定合格项目和实焊项目相符。4管道预制材质标记检查；预制管内清洁度；坡加工角度，钝边尺寸；焊接环境检查；管道组对间隙，错边量；平直度；焊缝外观质量；无损探伤；焊缝返修次数；5管道安装管架或基础交接（检查位置，标高）；安装前管道内清洁度；管道安装坡度、坡向；法兰面与管中心垂直度；垫片选用正确，螺栓拧紧均匀；补偿器安装检查；管道支架吊架安装检查；与传动设备连接管道法兰平行度、同轴度；弹簧支架安装检查；安装调试定压；静电接地测试。6管路系统试验试压前管道检查；强度试验介质、压力、时间、环境温度；严密性试验；吹扫和清洗检查。7绝热材料验收产品合格证书，质量签定证书；外观质量。8铁皮外壳预制直径测量准确，分段分块合理，下料压棱均匀，搭尺寸第 3 页余量合理...
