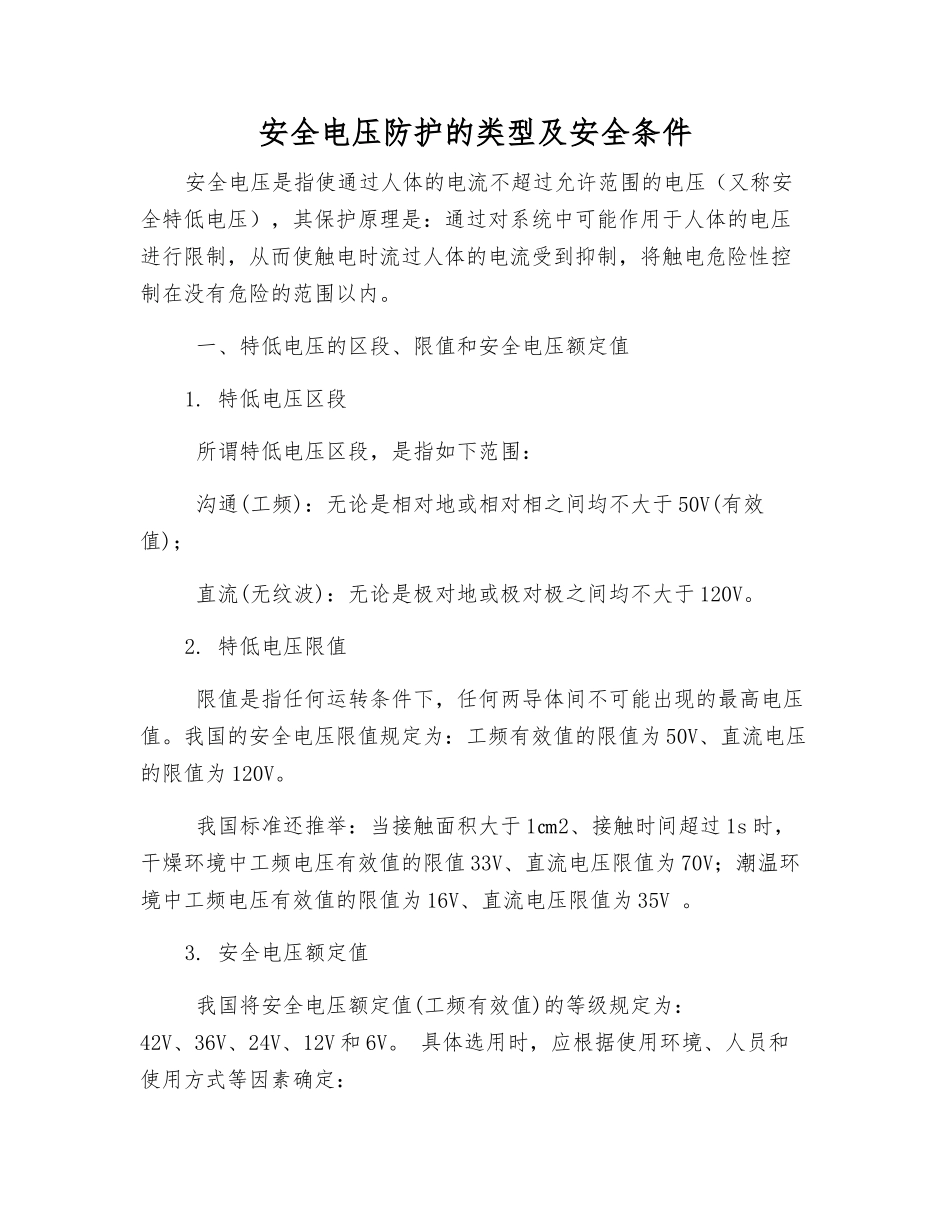

安全电压防护的类型及安全条件

安全电压防护的类型及安全条件安全电压是指使通过人体的电流不超过允许范围的电压（又称安全特低电压），其保护原理是：通过对系统中可能作用于人体的电压进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的范围以内。 一、特低电压的区段、限值和安全电压额定值1. 特低电压区段 所谓特低电压区段，是指如下范围： 沟通(工频)：无论是相对地或相对相之间均不大于 50V(有效值)； 直流(无纹波)：无论是极对地或极对极之间均不大于 120V。2. 特低电压限值 限值是指任何运转条件下，任何两导体间不可能出现的最高电压值。我国的安全电压限值规定为：工频有效值的限值为 50V、直流电压的限值为 120V。 我国标准还推举：当接触面积大于 1㎝2、接触时间超过 1s 时，干燥环境中工频电压有效值的限值 33V、直流电压限值为 70V；潮温环境中工频电压有效值的限值为 16V、直流电压限值为 35V 。3. 安全电压额定值 我国将安全电压额定值(工频有效值)的等级规定为：42V、36V、24V、12V 和 6V。 具体选用时，应根据使用环境、人员和使用方式等因素确定： （1）特别危险环境中使用的手持电动工具应采纳 42V 安全电压。 （2）有电击危险环境中使用的手持照明灯和局部照明灯应采纳36V 或 24V 安全电压。 （3）金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采纳 12V 安全电压。 （4）水下作业等场所应采纳 6V 安全电压。 当电气设备采纳 24V 以上安全电压时，必须实行防护直接接触电击的措施。 二、特低电压防护的类型及安全条件1. 类型 特低电压电击防护的类型分为特低电压 (Extra Low Voltage, 缩写 ELV)和功能特低电压(Functional Extra Low Voltage, 缩写FELV)。其中，ELV 防护又包括了安全特低电压(Safety Extra Low Voltage, 缩写 SELV)和保护特低电压(Protective Extra Low Voltage, 缩写 PELV) 两种类型的防护。不能认为仅采纳了安全特低电压电源就能防止电击事故的发生。因为只有同时符合规定的条件和防护措施，系统才是安全的。 可将特低电压保护类型分为以下三类 : (1)SELV。只作为不接地系统的安全特低电压用的防护。 (2)PELV。只作为保护接地系统的安全特低电压用防护。 (3)FELV。由于功能上的原因采纳了特低电压，但不能满足或没有必要满足 SELV 和 PELV 的所有条件。 上述三类中以 SELV 应用最广，国家标准 GB2025-05《安全电...
