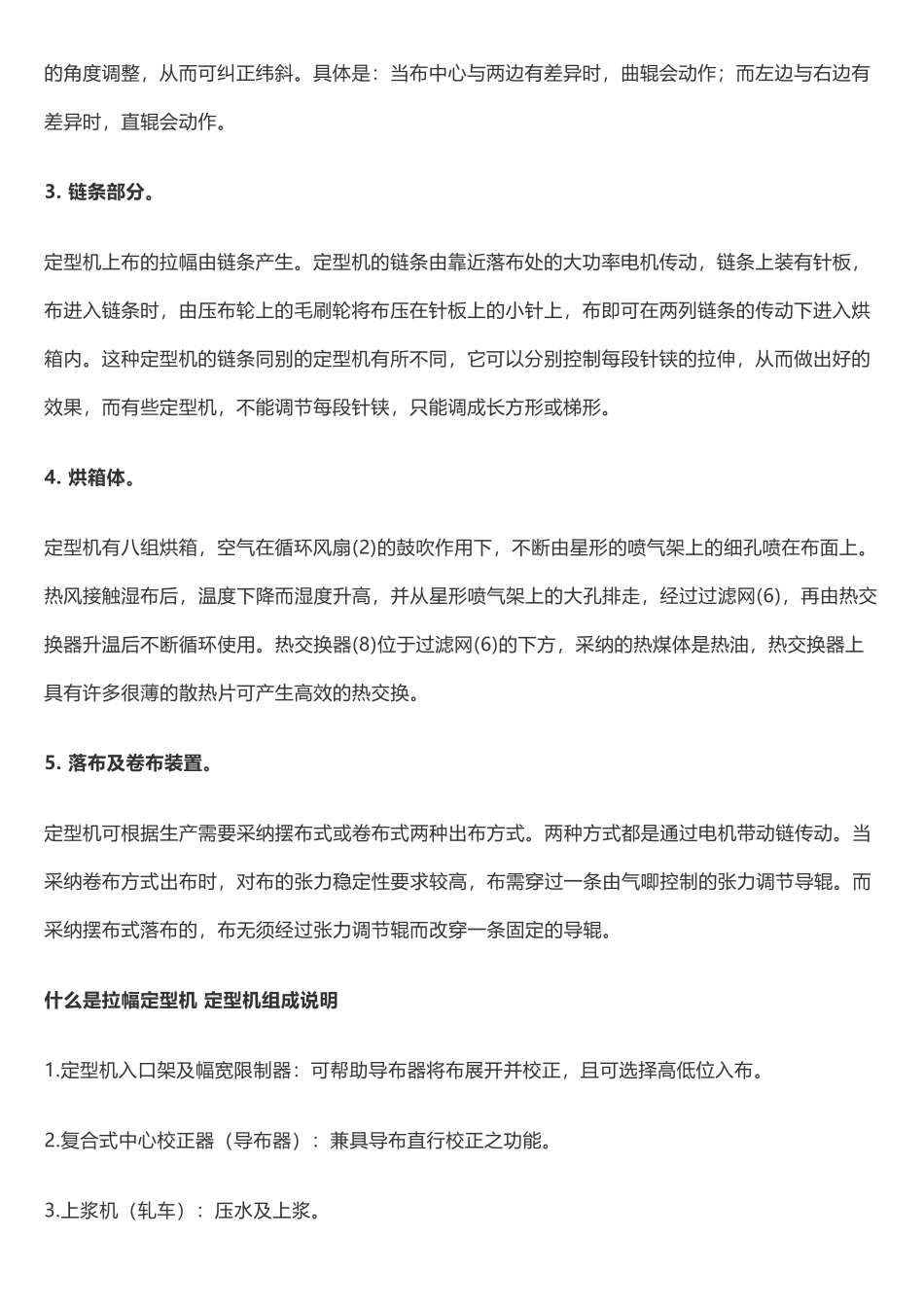

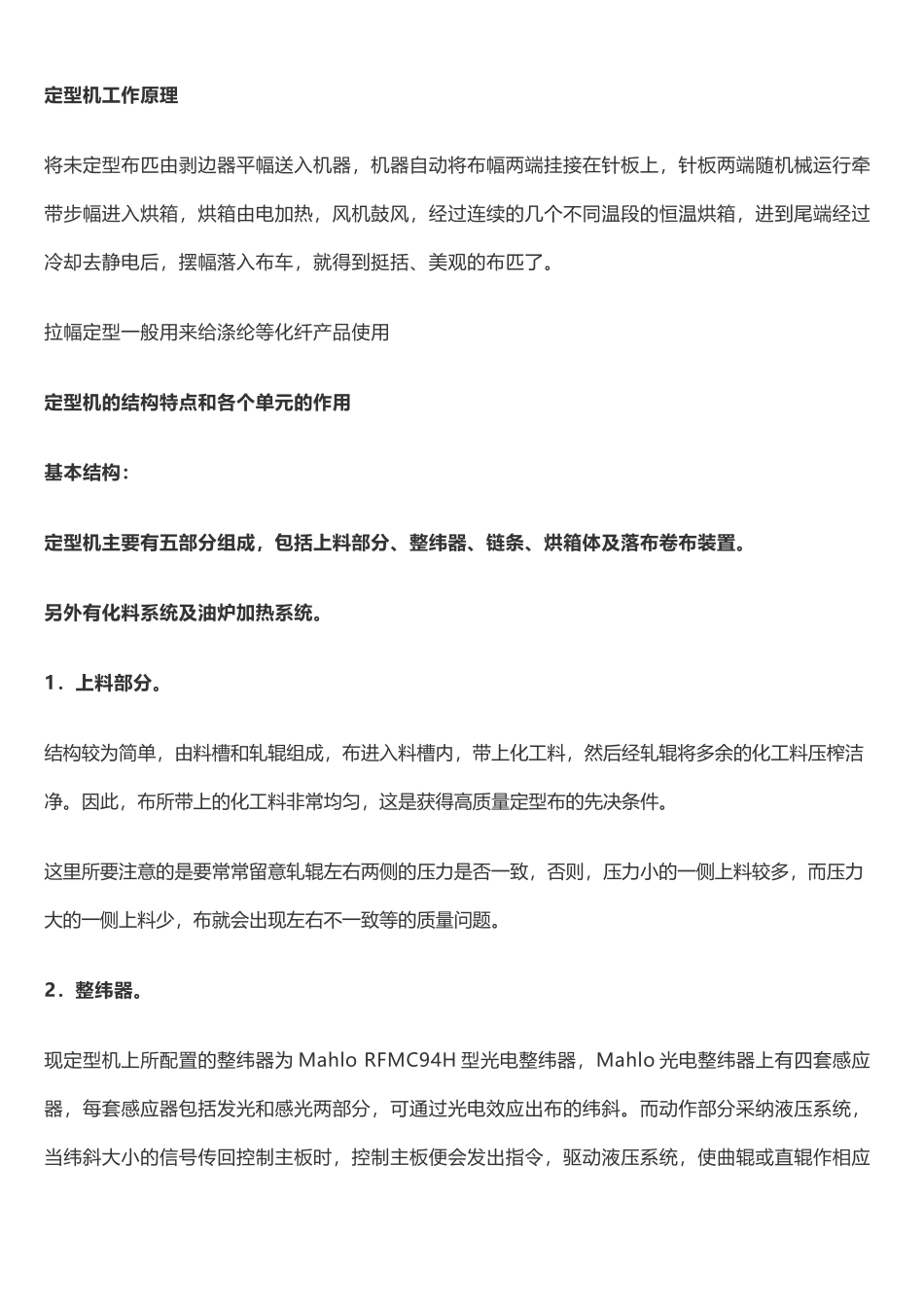

定型原理与作用(3 页)Good is good, but better carries it.精益求精，善益求善。定型机工作原理将未定型布匹由剥边器平幅送入机器，机器自动将布幅两端挂接在针板上，针板两端随机械运行牵带步幅进入烘箱，烘箱由电加热，风机鼓风，经过连续的几个不同温段的恒温烘箱，进到尾端经过冷却去静电后，摆幅落入布车，就得到挺括、美观的布匹了。拉幅定型一般用来给涤纶等化纤产品使用定型机的结构特点和各个单元的作用基本结构：定型机主要有五部分组成，包括上料部分、整纬器、链条、烘箱体及落布卷布装置。另外有化料系统及油炉加热系统。1．上料部分。结构较为简单，由料槽和轧辊组成，布进入料槽内，带上化工料，然后经轧辊将多余的化工料压榨洁净。因此，布所带上的化工料非常均匀，这是获得高质量定型布的先决条件。这里所要注意的是要常常留意轧辊左右两侧的压力是否一致，否则，压力小的一侧上料较多，而压力大的一侧上料少，布就会出现左右不一致等的质量问题。2．整纬器。现定型机上所配置的整纬器为 Mahlo RFMC94H 型光电整纬器，Mahlo 光电整纬器上有四套感应器，每套感应器包括发光和感光两部分，可通过光电效应出布的纬斜。而动作部分采纳液压系统，当纬斜大小的信号传回控制主板时，控制主板便会发出指令，驱动液压系统，使曲辊或直辊作相应的角度调整，从而可纠正纬斜。具体是：当布中心与两边有差异时，曲辊会动作；而左边与右边有差异时，直辊会动作。3. 链条部分。定型机上布的拉幅由链条产生。定型机的链条由靠近落布处的大功率电机传动，链条上装有针板，布进入链条时，由压布轮上的毛刷轮将布压在针板上的小针上，布即可在两列链条的传动下进入烘箱内。这种定型机的链条同别的定型机有所不同，它可以分别控制每段针铗的拉伸，从而做出好的效果，而有些定型机，不能调节每段针铗，只能调成长方形或梯形。4. 烘箱体。定型机有八组烘箱，空气在循环风扇(2)的鼓吹作用下，不断由星形的喷气架上的细孔喷在布面上。热风接触湿布后，温度下降而湿度升高，并从星形喷气架上的大孔排走，经过过滤网(6)，再由热交换器升温后不断循环使用。热交换器(8)位于过滤网(6)的下方，采纳的热煤体是热油，热交换器上具有许多很薄的散热片可产生高效的热交换。5. 落布及卷布装置。定型机可根据生产需要采纳摆布式或卷布式两种出布方式。两种方式都是通过电机带动链传动。当采纳卷布方式出布时，对布的张力稳定性要求较高，布需穿过一条...
