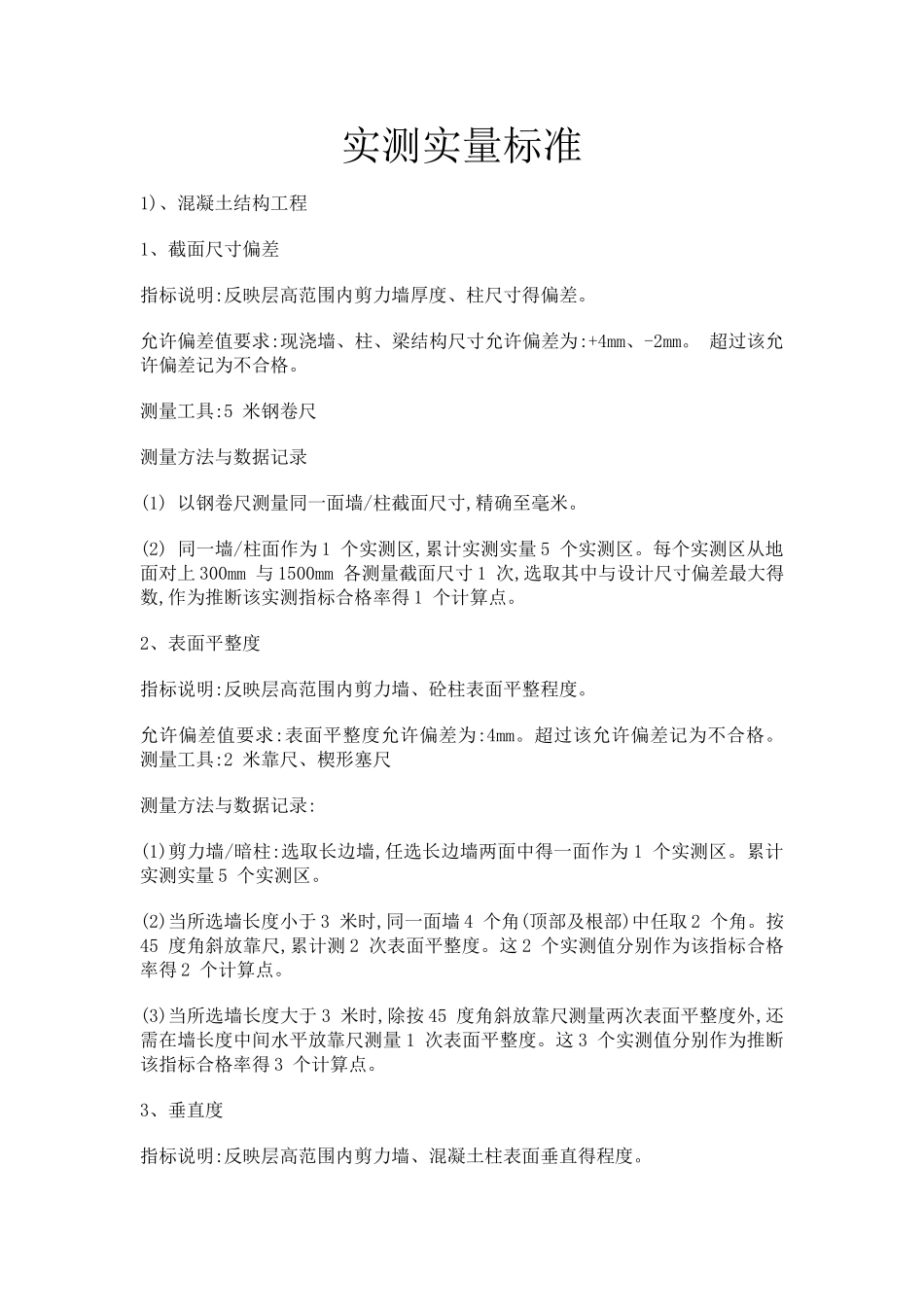

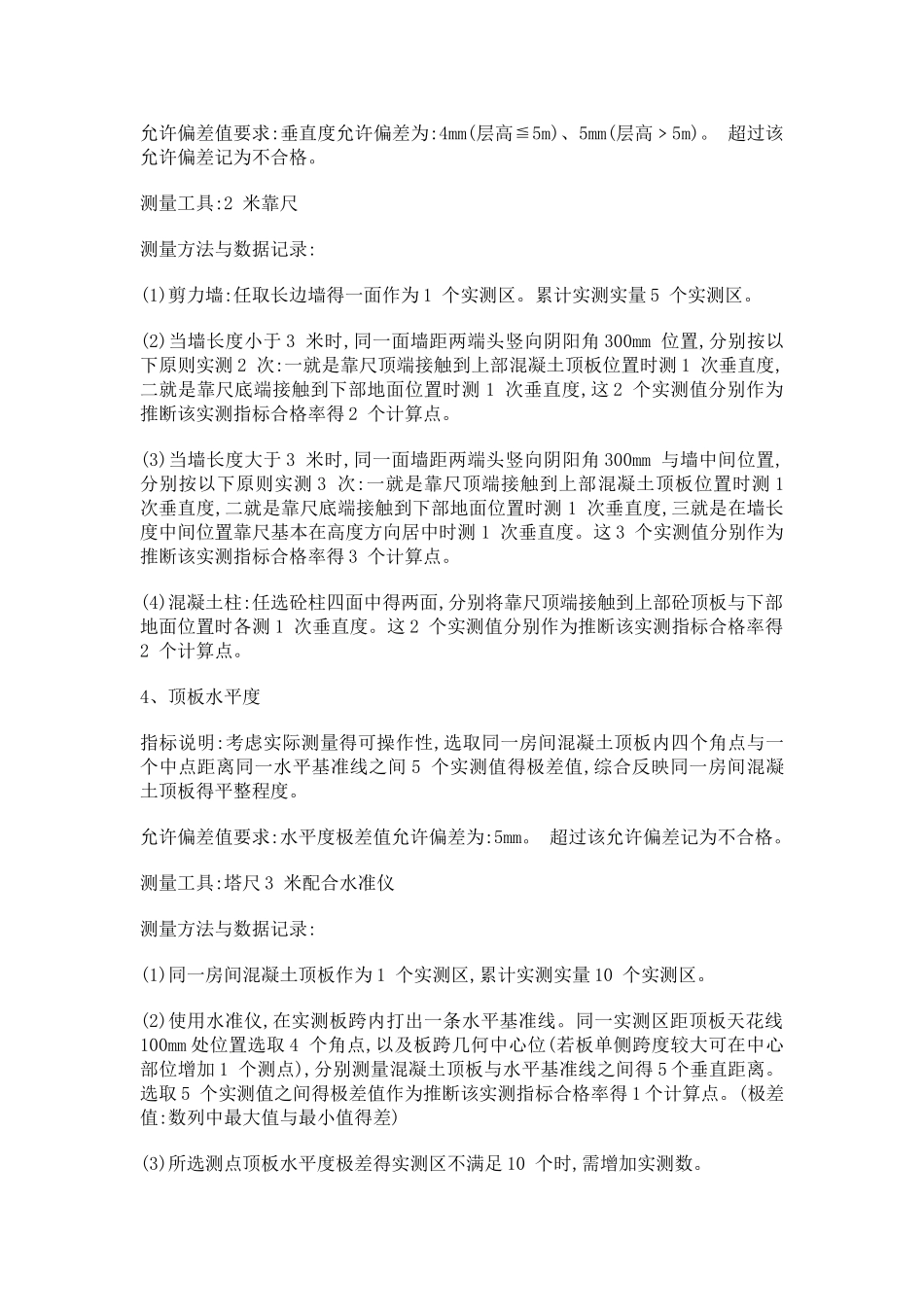

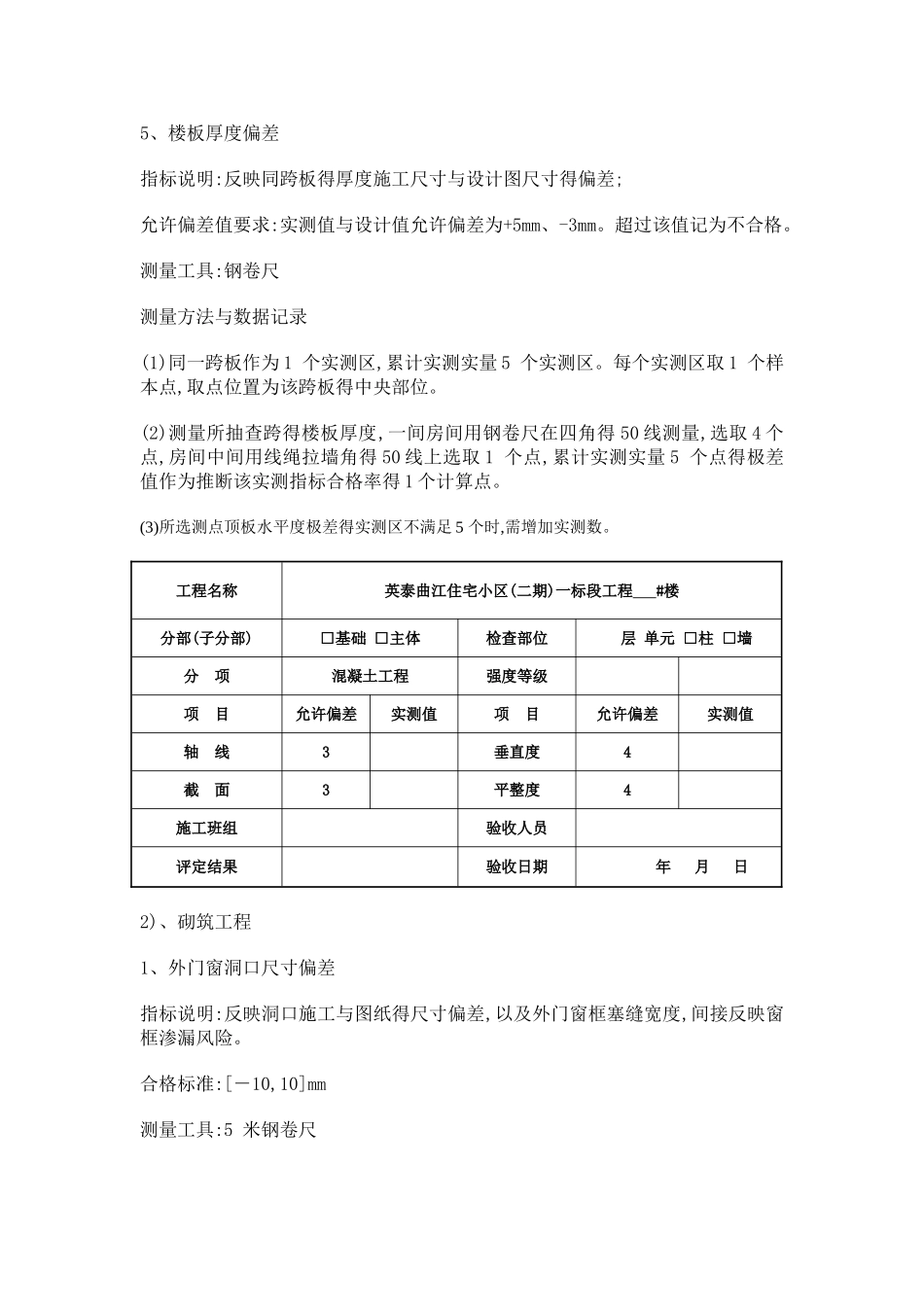

实测实量标准1)、混凝土结构工程1、截面尺寸偏差指标说明:反映层高范围内剪力墙厚度、柱尺寸得偏差。允许偏差值要求:现浇墙、柱、梁结构尺寸允许偏差为:+4mm、-2mm。 超过该允许偏差记为不合格。测量工具:5 米钢卷尺测量方法与数据记录(1) 以钢卷尺测量同一面墙/柱截面尺寸,精确至毫米。(2) 同一墙/柱面作为 1 个实测区,累计实测实量 5 个实测区。每个实测区从地面对上 300mm 与 1500mm 各测量截面尺寸 1 次,选取其中与设计尺寸偏差最大得数,作为推断该实测指标合格率得 1 个计算点。2、表面平整度指标说明:反映层高范围内剪力墙、砼柱表面平整程度。允许偏差值要求:表面平整度允许偏差为:4mm。超过该允许偏差记为不合格。 测量工具:2 米靠尺、楔形塞尺测量方法与数据记录:(1)剪力墙/暗柱:选取长边墙,任选长边墙两面中得一面作为 1 个实测区。累计实测实量 5 个实测区。(2)当所选墙长度小于 3 米时,同一面墙 4 个角(顶部及根部)中任取 2 个角。按45 度角斜放靠尺,累计测 2 次表面平整度。这 2 个实测值分别作为该指标合格率得 2 个计算点。(3)当所选墙长度大于 3 米时,除按 45 度角斜放靠尺测量两次表面平整度外,还需在墙长度中间水平放靠尺测量 1 次表面平整度。这 3 个实测值分别作为推断该指标合格率得 3 个计算点。3、垂直度指标说明:反映层高范围内剪力墙、混凝土柱表面垂直得程度。允许偏差值要求:垂直度允许偏差为:4mm(层高≦5m)、5mm(层高﹥5m)。 超过该允许偏差记为不合格。测量工具:2 米靠尺测量方法与数据记录:(1)剪力墙:任取长边墙得一面作为 1 个实测区。累计实测实量 5 个实测区。(2)当墙长度小于 3 米时,同一面墙距两端头竖向阴阳角 300mm 位置,分别按以下原则实测 2 次:一就是靠尺顶端接触到上部混凝土顶板位置时测 1 次垂直度,二就是靠尺底端接触到下部地面位置时测 1 次垂直度,这 2 个实测值分别作为推断该实测指标合格率得 2 个计算点。(3)当墙长度大于 3 米时,同一面墙距两端头竖向阴阳角 300mm 与墙中间位置,分别按以下原则实测 3 次:一就是靠尺顶端接触到上部混凝土顶板位置时测 1 次垂直度,二就是靠尺底端接触到下部地面位置时测 1 次垂直度,三就是在墙长度中间位置靠尺基本在高度方向居中时测 1 次垂直度。这 3 个实测值分别作为推断该实测指标合格率得 3 个计算点。(4)混凝土柱:任选砼柱四面中得两面,分别将靠尺顶端接触到上部砼顶板...
