实验五 Modelsim仿真 教案

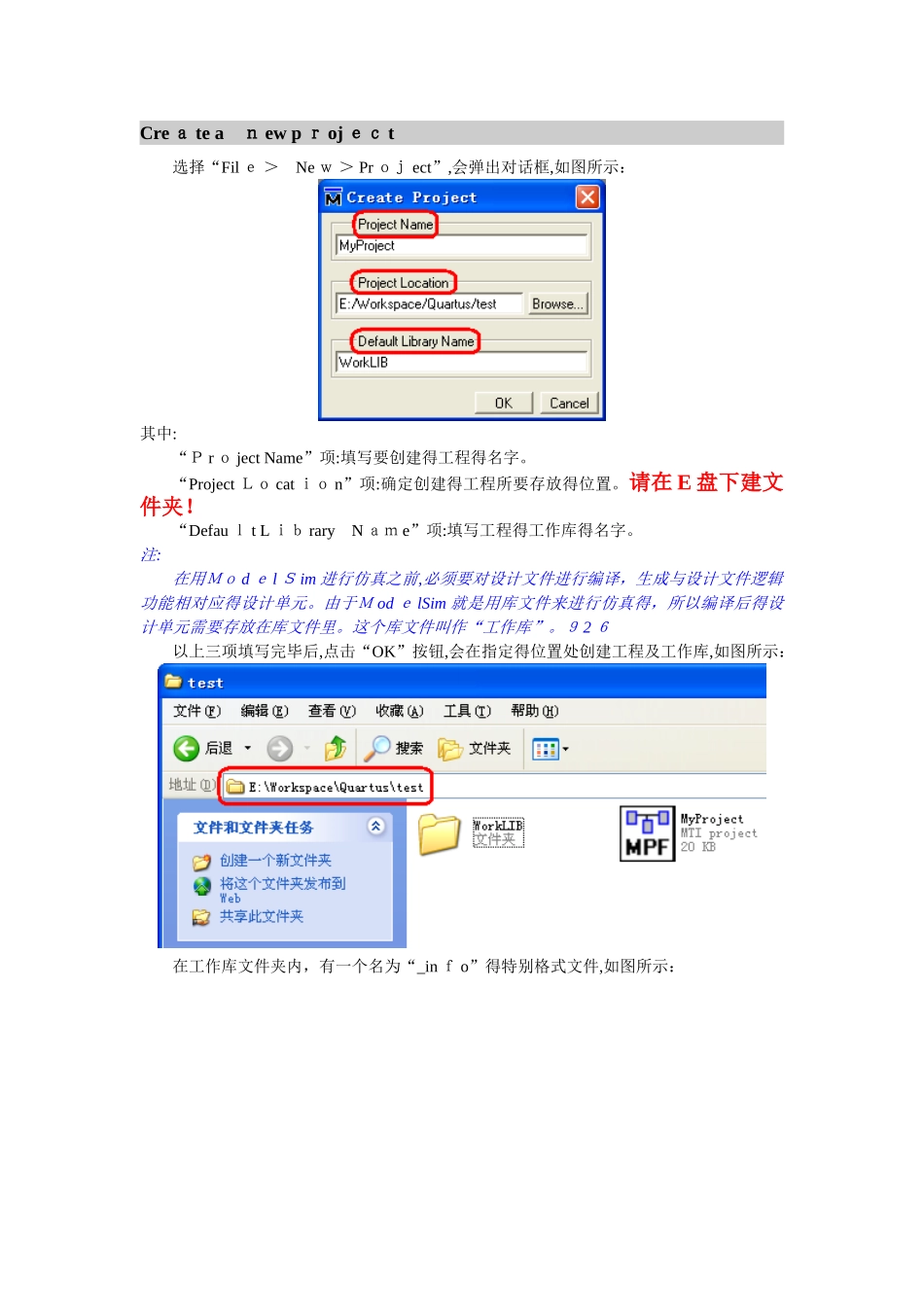

实验五ﻩModelSim 仿真【实验内容】1.认真阅读Ｍｏ de ｌ S ｉ m 软件简要使用说明(下文)。(“实例代码”压缩包用于 M ｏ deｌ Sim 软件学习用)2.Ｔｅ stb ｅ nc ｈ写法简要介绍。(可以参考“Testbench 模版”）3.用Ｍ o ｄｅ l Ｓ im 完成１ 0 位全加器得功能仿真。Ｍ od ｅ lSi ｍ软件简要使用说明Ｍ odelSim 就是对Ｖ HDL,Verilo ｇ,S ｙ stemC 以及混合语言编写得设计文件进行仿真与调试得工具软件。1.仿真流程在 M ｏ delSim 中对一个设计进行仿真得基本步骤如下图所示:２.仿真具体步骤Cre ａ te a ｎ ew p ｒ oj ｅｃ t选择“Fil ｅ ＞ Ne ｗ ＞ Pr ｏｊ ect”,会弹出对话框,如图所示：其中:“Ｐ r ｏ ject Name”项:填写要创建得工程得名字。“Project Ｌｏ cat ｉｏ n”项:确定创建得工程所要存放得位置。请在 E 盘下建文件夹！“Defau ｌ t L ｉｂ rary N ａｍ e”项:填写工程得工作库得名字。注:在用Ｍｏ d ｅ l Ｓ im 进行仿真之前,必须要对设计文件进行编译，生成与设计文件逻辑功能相对应得设计单元。由于Ｍ od ｅ lSim 就是用库文件来进行仿真得，所以编译后得设计单元需要存放在库文件里。这个库文件叫作“工作库”。９ 2 ６以上三项填写完毕后,点击“OK”按钮,会在指定得位置处创建工程及工作库,如图所示：在工作库文件夹内，有一个名为“_in ｆ o”得特别格式文件,如图所示：这个文件指定了此文件夹为 Mod ｅ lSim 得工作库文件夹。在编译步骤内生成得所有设计单元都会被添加到工作库文件夹内。Addi ｎｇ obj ｅ cts to the pr ｏｊ e ｃｔ在上一步点击ＯＫ后,Mod ｅｌＳ im 会弹出一个对话框，如图所示：其中:“Creat ｅ Ｎ ew File”项：在工程中创建新得设计文件。“A ｄｄ Ｅ xisting File”项:把已经存在得设计文件加入到工程中。“C ｒ eate Sim ｕｌａ ti ｏｎ”项:在工程中创建仿真配置文件。“Crea ｔ e Ne ｗ Folder”项:在工程中创建新得文件夹。(１)创建文件夹。(此步骤也可以不要,不过推举采纳此步骤,便于文件管理）选择“Cre ａ t ｅ New Ｆ older”项,在弹出得对话框中输入要创建得文件夹得名字,如图所示：点击“OK”按钮,会在“W ｏ rk ｓ pace”列表里显示出新创建得文件夹。如图所示:(2)将设计文件加入到文件夹内。选择“Add Existing File”项,会弹出对话框,如...
