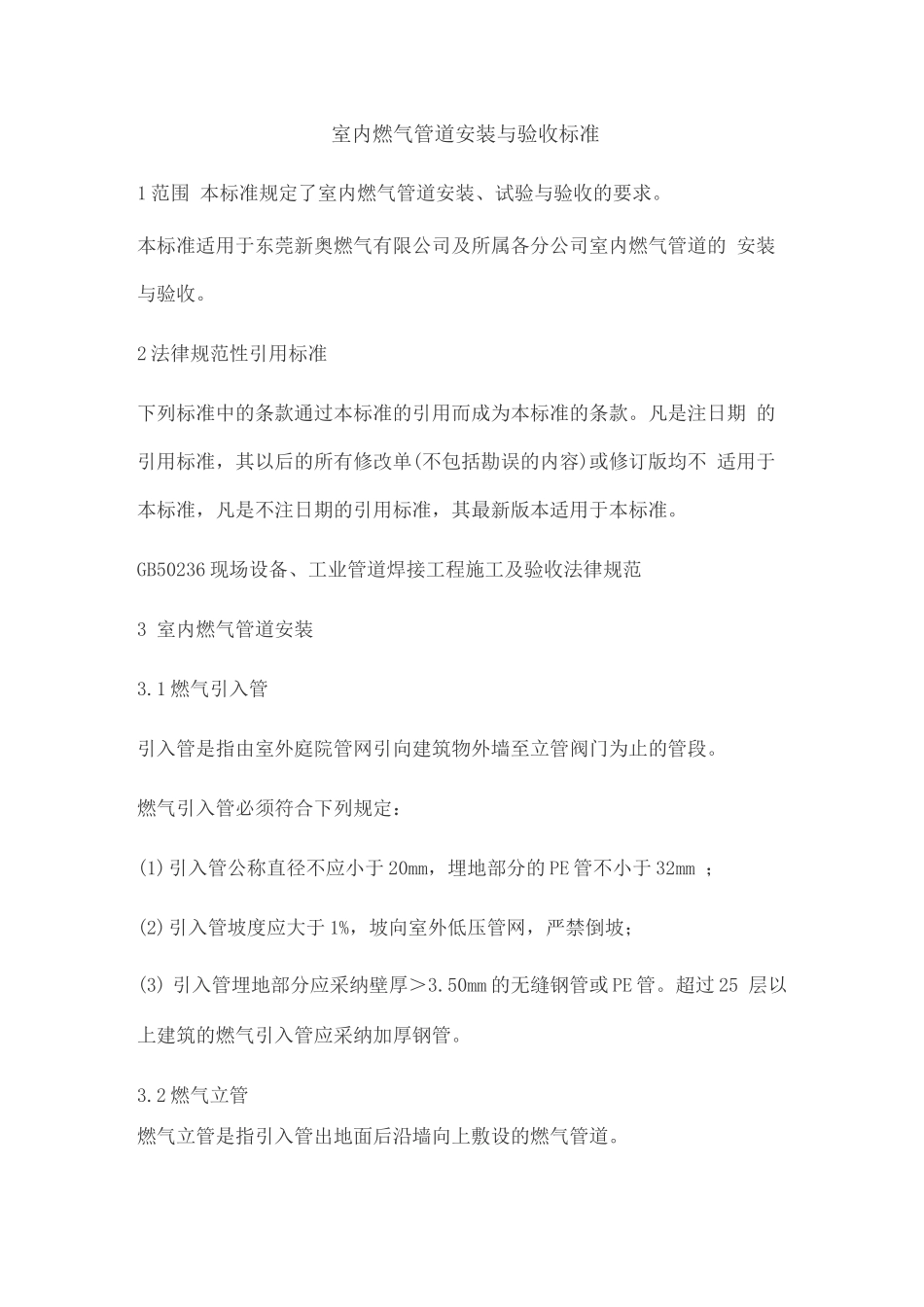

室内燃气管道安装与验收标准1 范围 本标准规定了室内燃气管道安装、试验与验收的要求。本标准适用于东莞新奥燃气有限公司及所属各分公司室内燃气管道的 安装与验收。2 法律规范性引用标准下列标准中的条款通过本标准的引用而成为本标准的条款。凡是注日期 的引用标准，其以后的所有修改单(不包括勘误的内容)或修订版均不 适用于本标准，凡是不注日期的引用标准，其最新版本适用于本标准。GB50236 现场设备、工业管道焊接工程施工及验收法律规范3 室内燃气管道安装3.1 燃气引入管引入管是指由室外庭院管网引向建筑物外墙至立管阀门为止的管段。燃气引入管必须符合下列规定：(1)引入管公称直径不应小于 20mm，埋地部分的 PE 管不小于 32mm ；(2)引入管坡度应大于 1%，坡向室外低压管网，严禁倒坡；(3) 引入管埋地部分应采纳壁厚＞3.50mm 的无缝钢管或 PE 管。超过 25 层以上建筑的燃气引入管应采纳加厚钢管。3.2 燃气立管燃气立管是指引入管出地面后沿墙向上敷设的燃气管道。燃气的立管一般沿建筑物外墙敷设，立管距地面 1.5m 处宜安装总 阀门，阀门前后设置放散吹扫，阀门及放散吹扫宜设置在阀门箱内。燃气立管的安装一般采纳无缝钢管或单面镀锌钢管焊接连接。燃气立管宜安装在靠近厨房、卫生间的外墙，尽量避开卧室的窗 户及变配电室等场所。3.3 室内燃气管道室内燃气管道不得穿越下列场所：(1) 燃气管道严禁引入卧室、浴室或卫生间中；当水平管穿过卧室、浴室、 卫生间或地下室时，必须采纳焊接连接的方式，并必须设置在套管中;(2)易燃易爆品仓库、配电室、变电室、电缆沟、烟道和通风道等地方;(3)潮湿或有腐蚀性介质的房间，当一定要穿越时，必须实行防腐措施;(4)机要室、间距狭小通道及人不宜进入的场所；(5)使用其它燃料的厨房。室内燃气管道一般采纳镀锌钢管并采纳丝扣连接。室内燃气管道应明设，当建筑或工艺有特别要求时，可暗设，但 必须便于安装和检修。暗设燃气管道应符合下列要求：(1) 暗设的燃气立管，可设在墙上的管槽或管道井中；暗设的燃气水平管， 可设在非燃材料构成的吊平顶内或管沟中；(2) 暗设的燃气管道的管槽应设活动门和通风孔；暗设的燃气管道的管沟应设活动盖板，并填充干沙；(3) 暗设的燃气管道可与空气、惰性气体、上水、热力管道等一起敷设在 管道井、管沟或设备层中。此时，燃气管道应采纳焊接连接。燃气管道不得敷设在可能渗入腐蚀性介质的管沟中；(4) 敷设燃气管道的管沟与其...
