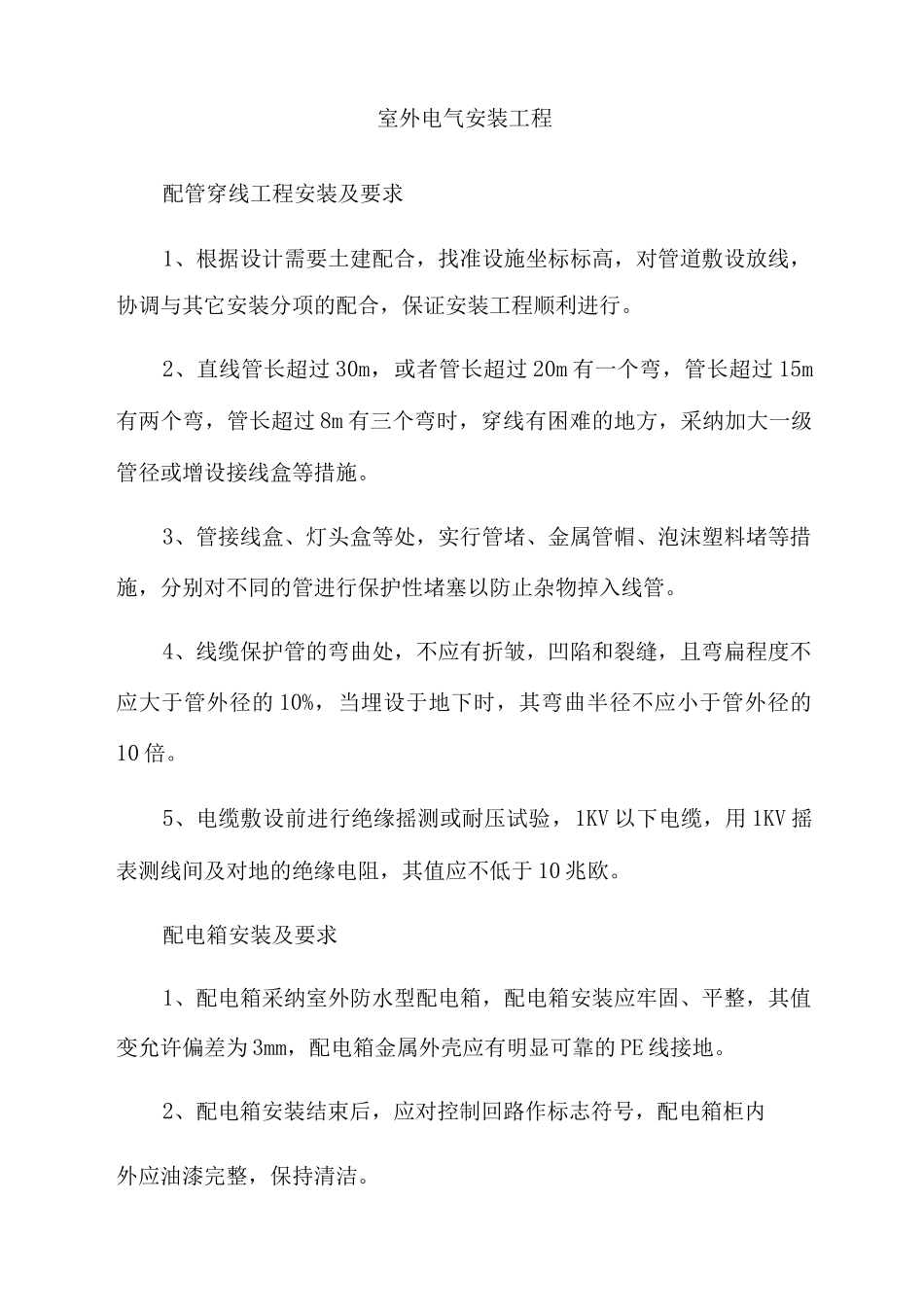

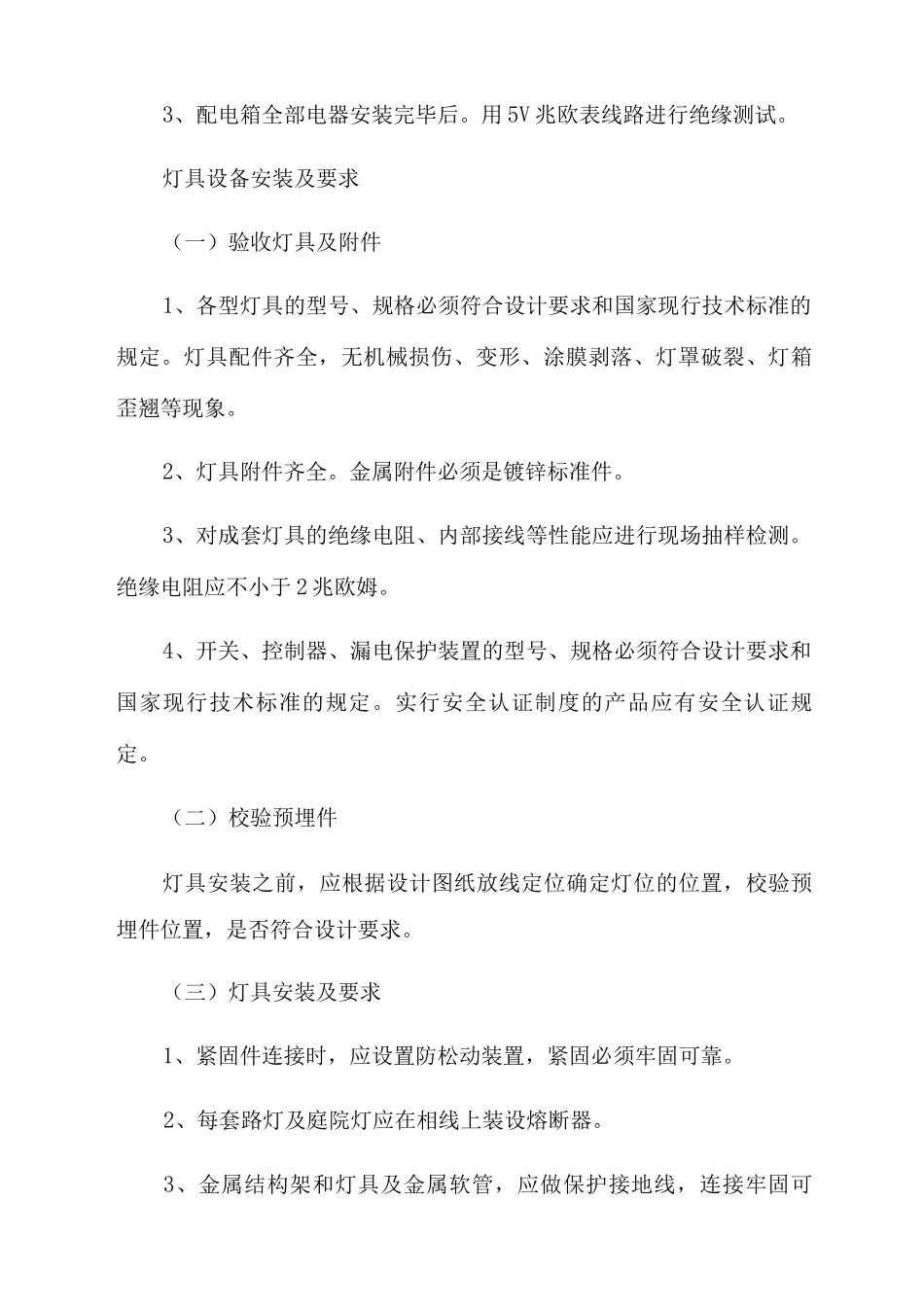

室外电气安装工程配管穿线工程安装及要求1、根据设计需要土建配合，找准设施坐标标高，对管道敷设放线，协调与其它安装分项的配合，保证安装工程顺利进行。2、直线管长超过 30m，或者管长超过 20m 有一个弯，管长超过 15m有两个弯，管长超过 8m 有三个弯时，穿线有困难的地方，采纳加大一级管径或增设接线盒等措施。3、管接线盒、灯头盒等处，实行管堵、金属管帽、泡沫塑料堵等措施，分别对不同的管进行保护性堵塞以防止杂物掉入线管。4、线缆保护管的弯曲处，不应有折皱，凹陷和裂缝，且弯扁程度不应大于管外径的 10%，当埋设于地下时，其弯曲半径不应小于管外径的10 倍。5、电缆敷设前进行绝缘摇测或耐压试验，1KV 以下电缆，用 1KV 摇表测线间及对地的绝缘电阻，其值应不低于 10 兆欧。配电箱安装及要求1、配电箱采纳室外防水型配电箱，配电箱安装应牢固、平整，其值变允许偏差为 3mm，配电箱金属外壳应有明显可靠的 PE 线接地。2、配电箱安装结束后，应对控制回路作标志符号，配电箱柜内外应油漆完整，保持清洁。3、配电箱全部电器安装完毕后。用 5V 兆欧表线路进行绝缘测试。灯具设备安装及要求（一）验收灯具及附件1、各型灯具的型号、规格必须符合设计要求和国家现行技术标准的规定。灯具配件齐全，无机械损伤、变形、涂膜剥落、灯罩破裂、灯箱歪翘等现象。2、灯具附件齐全。金属附件必须是镀锌标准件。3、对成套灯具的绝缘电阻、内部接线等性能应进行现场抽样检测。绝缘电阻应不小于 2 兆欧姆。4、开关、控制器、漏电保护装置的型号、规格必须符合设计要求和国家现行技术标准的规定。实行安全认证制度的产品应有安全认证规定。（二）校验预埋件灯具安装之前，应根据设计图纸放线定位确定灯位的位置，校验预埋件位置，是否符合设计要求。（三）灯具安装及要求1、紧固件连接时，应设置防松动装置，紧固必须牢固可靠。2、每套路灯及庭院灯应在相线上装设熔断器。3、金属结构架和灯具及金属软管，应做保护接地线，连接牢固可靠。4、水泵、水下灯具及配件的型号、规 683C 和防水性能，必须符合设计要求。5、水下线缆均采纳防水电缆，其敷设应采纳配管布线，严禁在水中有接头，导线必须甩在接线盒中。（四）等电位联结安装及要求1、扁钢的搭接长度不应小于其宽度的二倍，三面施焊。2、等电位联结经测度导电的连续性，导电不良的连接处需做跨接线。3、等电位联结端子板与任一装置外导电部分间的连接线的电阻包括连接点的电...
