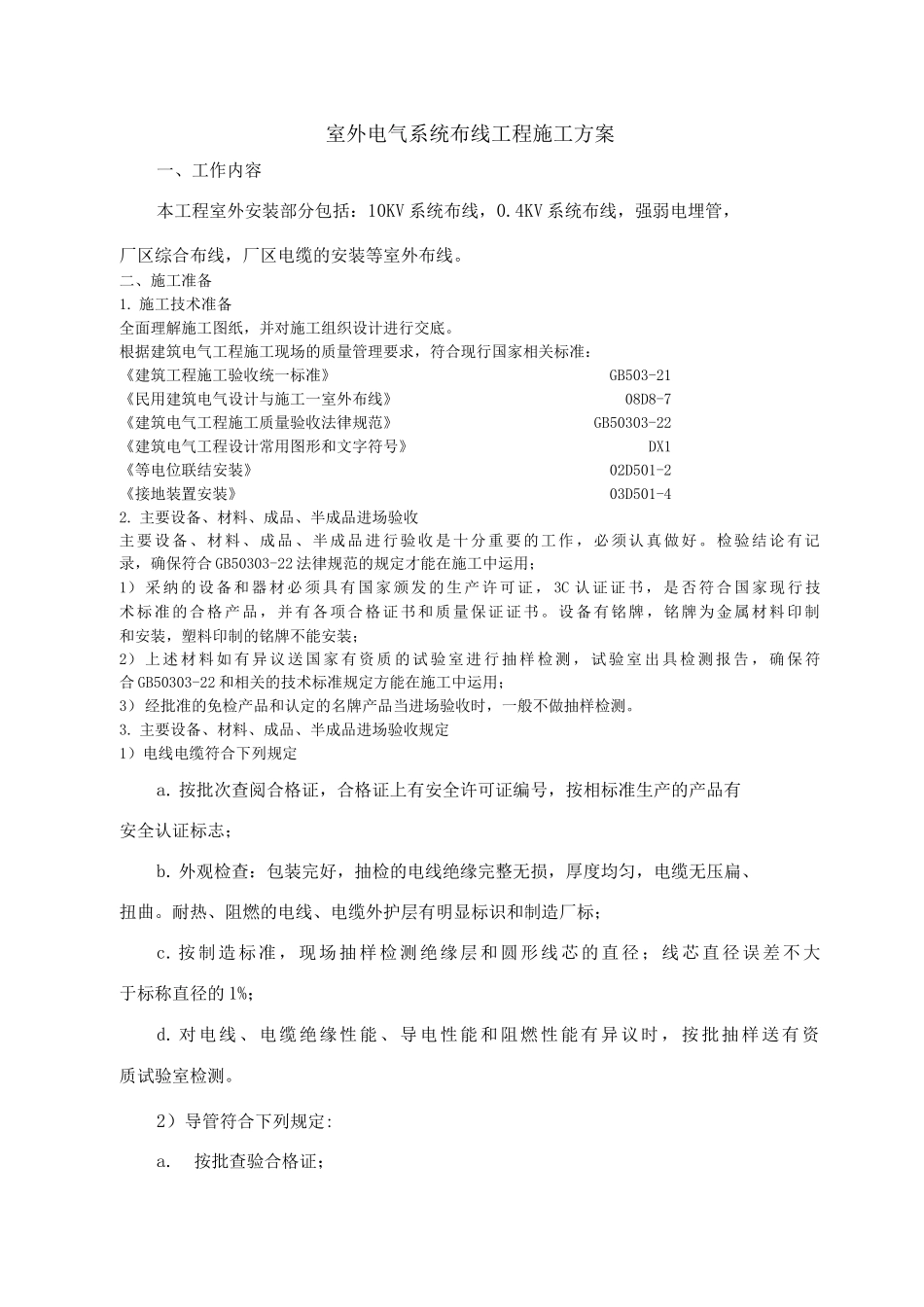

室外电气系统布线工程施工方案一、工作内容本工程室外安装部分包括：10KV 系统布线，0.4KV 系统布线，强弱电埋管，厂区综合布线，厂区电缆的安装等室外布线。二、施工准备1. 施工技术准备全面理解施工图纸，并对施工组织设计进行交底。根据建筑电气工程施工现场的质量管理要求，符合现行国家相关标准：《建筑工程施工验收统一标准》GB503-21《民用建筑电气设计与施工一室外布线》08D8-7《建筑电气工程施工质量验收法律规范》GB50303-22《建筑电气工程设计常用图形和文字符号》DX1《等电位联结安装》02D501-2《接地装置安装》03D501-42. 主要设备、材料、成品、半成品进场验收主要设备、材料、成品、半成品进行验收是十分重要的工作，必须认真做好。检验结论有记录，确保符合 GB50303-22 法律规范的规定才能在施工中运用；1） 采纳的设备和器材必须具有国家颁发的生产许可证， 3C 认证证书，是否符合国家现行技术标准的合格产品，并有各项合格证书和质量保证证书。设备有铭牌，铭牌为金属材料印制和安装，塑料印制的铭牌不能安装；2） 上述材料如有异议送国家有资质的试验室进行抽样检测，试验室出具检测报告，确保符合 GB50303-22 和相关的技术标准规定方能在施工中运用；3）经批准的免检产品和认定的名牌产品当进场验收时，一般不做抽样检测。3. 主要设备、材料、成品、半成品进场验收规定1）电线电缆符合下列规定a. 按批次查阅合格证，合格证上有安全许可证编号，按相标准生产的产品有安全认证标志；b. 外观检查：包装完好，抽检的电线绝缘完整无损，厚度均匀，电缆无压扁、扭曲。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标；c. 按制造标准，现场抽样检测绝缘层和圆形线芯的直径；线芯直径误差不大于标称直径的 1%；d. 对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质试验室检测。2）导管符合下列规定:a.按批查验合格证；b.外观检查：钢导管无压扁、内壁光滑；镀锌钢导管镀层履盖完整、表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标；C.按制造标准现场抽样检测导管的管径、壁厚及均匀度。对绝缘导管及配 件的阻燃性能有异议时，按批抽样送有资质的试验室检测。3） 型钢和电焊条符合下列规定；a.按批查验合格证和材质证明书；有异议时，按批抽样送有资质的试验室检测；b. 外 观 检 查 ： 型 钢 表 面 无 严 重 锈 蚀 ， 无 过 度 扭 曲 、 弯 折 变 形...
