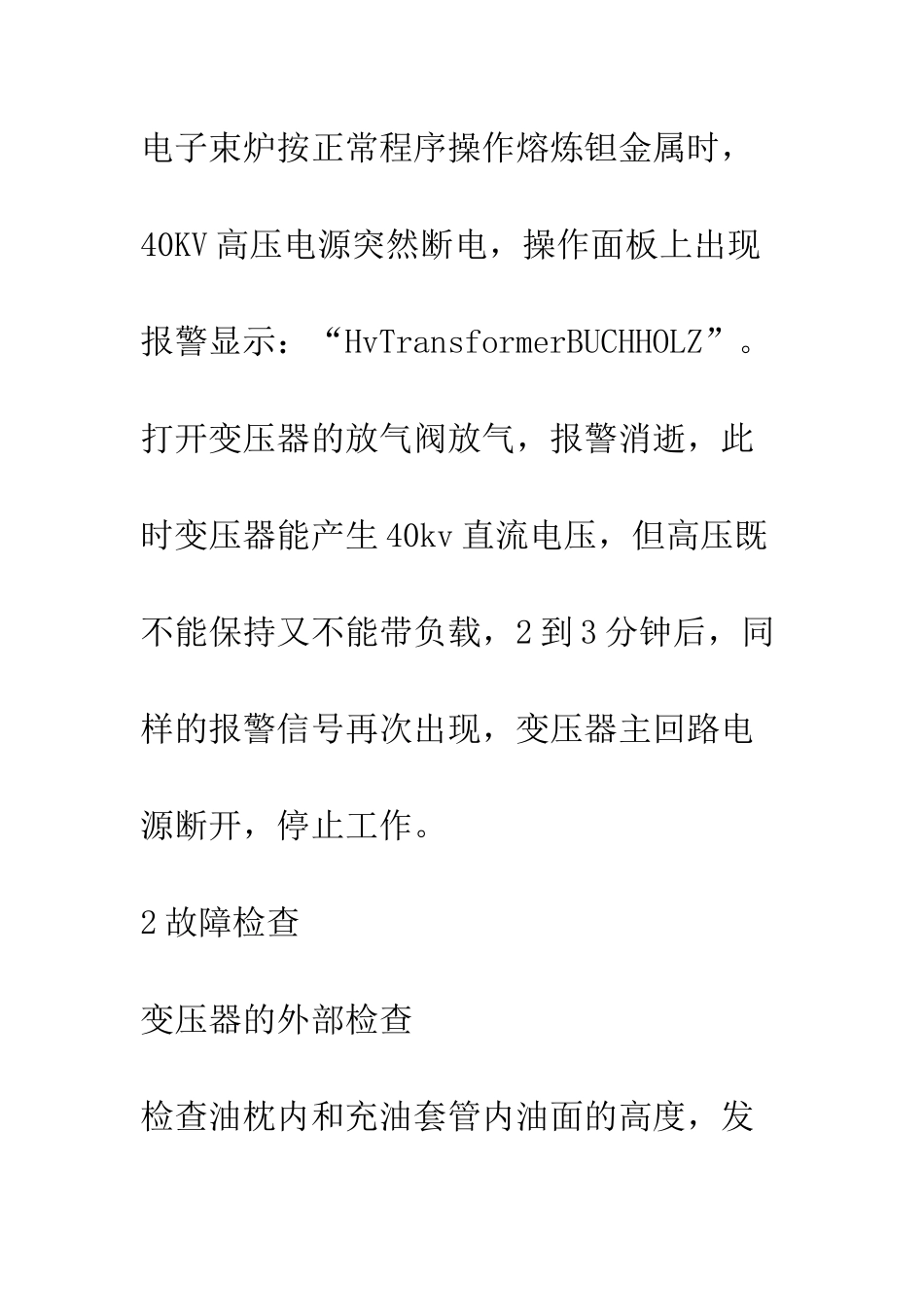

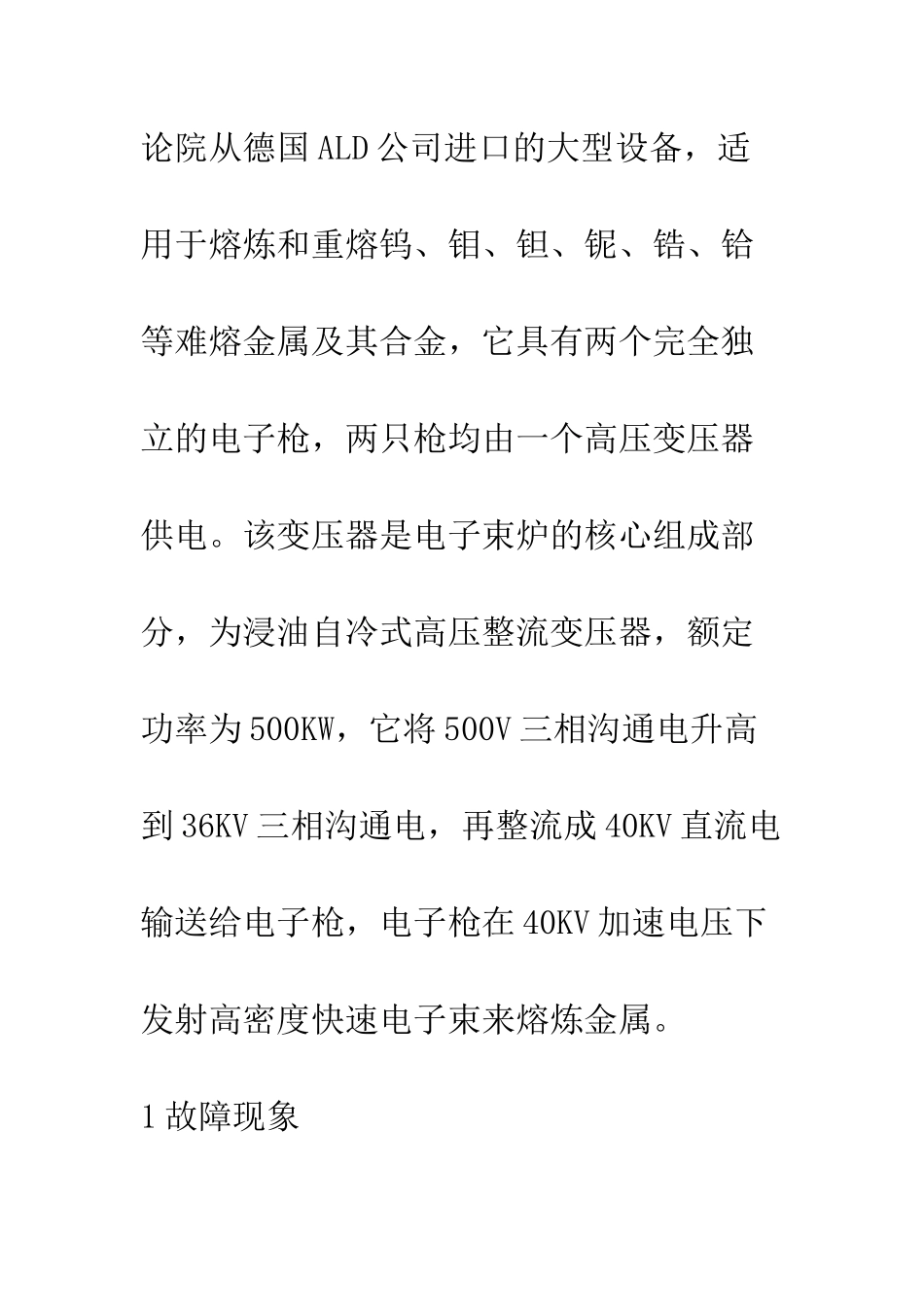

对电子束炉变压器的故障检查讨论 摘要：介绍了电子束炉变压器的故障检查过程，并结合测量的数据进行故障分析，最后通过吊芯检查确定故障为绕组匝间短路、绝缘老化。更换两组线圈后，变压器恢复正常工作。关键词：电子束；变压器；气相色谱分析；瓦斯保护引言EBCHR2/50/500 电子束炉是西北有色金属讨论院从德国 ALD 公司进口的大型设备，适用于熔炼和重熔钨、钼、钽、铌、锆、铪等难熔金属及其合金，它具有两个完全独立的电子枪，两只枪均由一个高压变压器供电。该变压器是电子束炉的核心组成部分，为浸油自冷式高压整流变压器，额定功率为 500KW，它将 500V 三相沟通电升高到 36KV 三相沟通电，再整流成 40KV 直流电输送给电子枪，电子枪在 40KV 加速电压下发射高密度快速电子束来熔炼金属。1 故障现象电子束炉按正常程序操作熔炼钽金属时，40KV 高压电源突然断电，操作面板上出现报警显示：“HvTransformerBUCHHOLZ”。打开变压器的放气阀放气，报警消逝，此时变压器能产生 40kv 直流电压，但高压既不能保持又不能带负载，2 到 3 分钟后，同样的报警信号再次出现，变压器主回路电源断开，停止工作。2 故障检查变压器的外部检查检查油枕内和充油套管内油面的高度，发现油位正常，封闭处无渗漏油现象；检查变压器的响声，发现噪音稍大，但未有异常声音出现；检查变压器的绝缘套管及瓷瓶，未发现有破损裂纹及放电烧伤痕迹；检查一、二次母线，接头接触良好，不过热，外壳接地良好；检查呼吸器，气路畅通，硅胶的颜色为淡红色，吸潮未达到饱和。变压器负荷检查用钳形电流表测量变压器空载时一次绕组的三相空载电流，A 相：Ｉ A=；B 相:ＩB=；C 相:Ｉ C=。故障发生时，用红外线测温仪测量变压器外壳不同区域的温度，温度为 55℃左右，一分钟温升超过 5℃。气相色谱分析检查采集变压器本体油、瓦斯油、瓦斯气进行气相色谱分析检查，结果见表 1。本体油瓦斯油瓦斯气氢 11091710373350氧 211652119021345一氧化碳 21016528235二氧化碳 53011458570甲烷 12659乙烷 6592乙烯 14516乙炔总烃表 1 油样气相色谱分析表3 故障现象及分析变压器的故障一般分为电路故障和磁路故障。常见的电路故障有线圈绝缘老化、受潮，材料质量及制造工艺不良，二次系统短路引起的故障等。磁路故障常见的有硅钢片短路、穿芯螺丝与铁芯间的绝缘损坏以及铁芯接地不良引起的放电等。三相电流不平衡当变压器二次绕组开路，一次绕组施加额定频...
