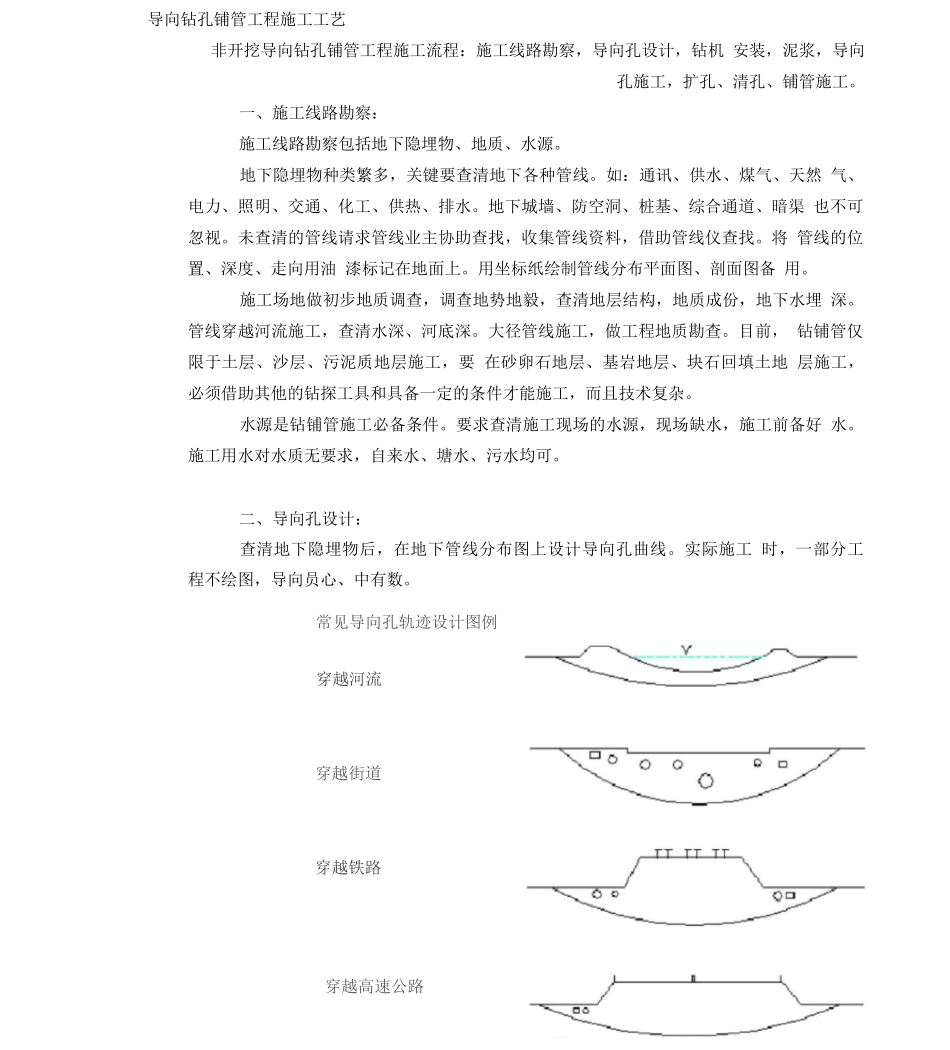

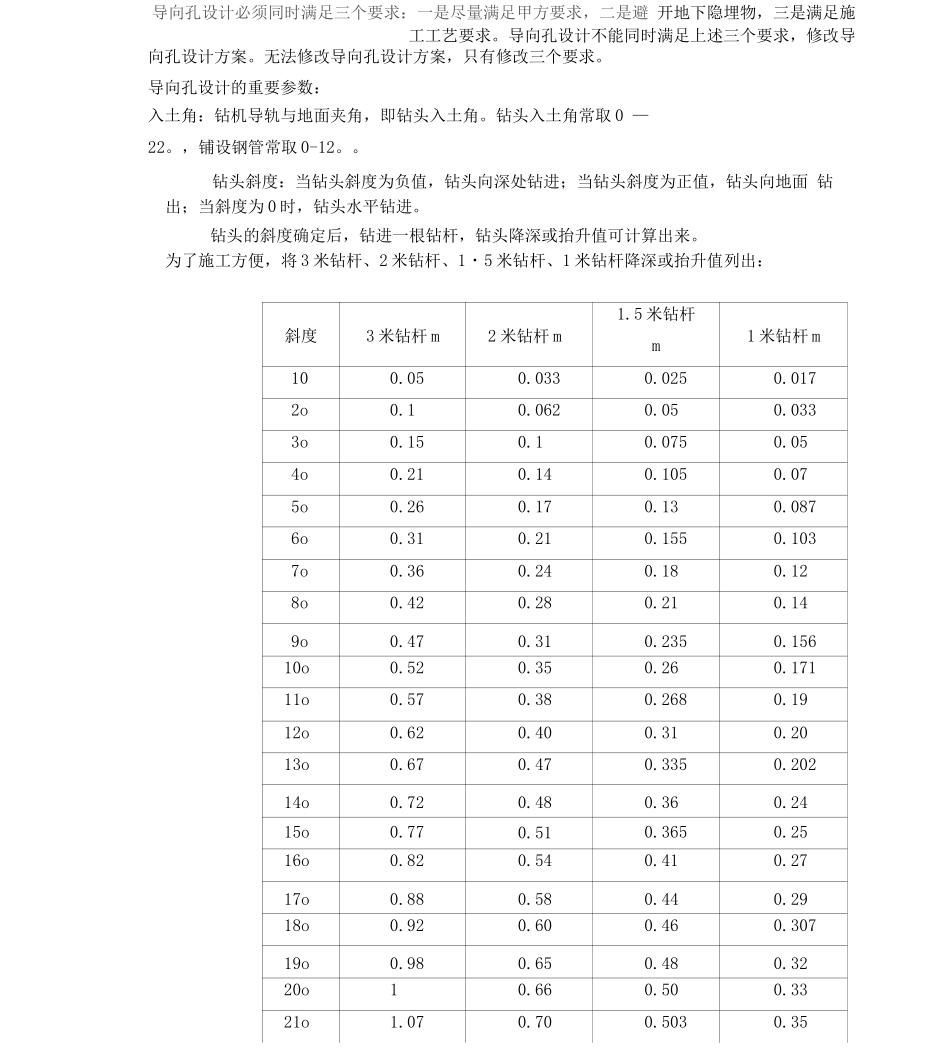

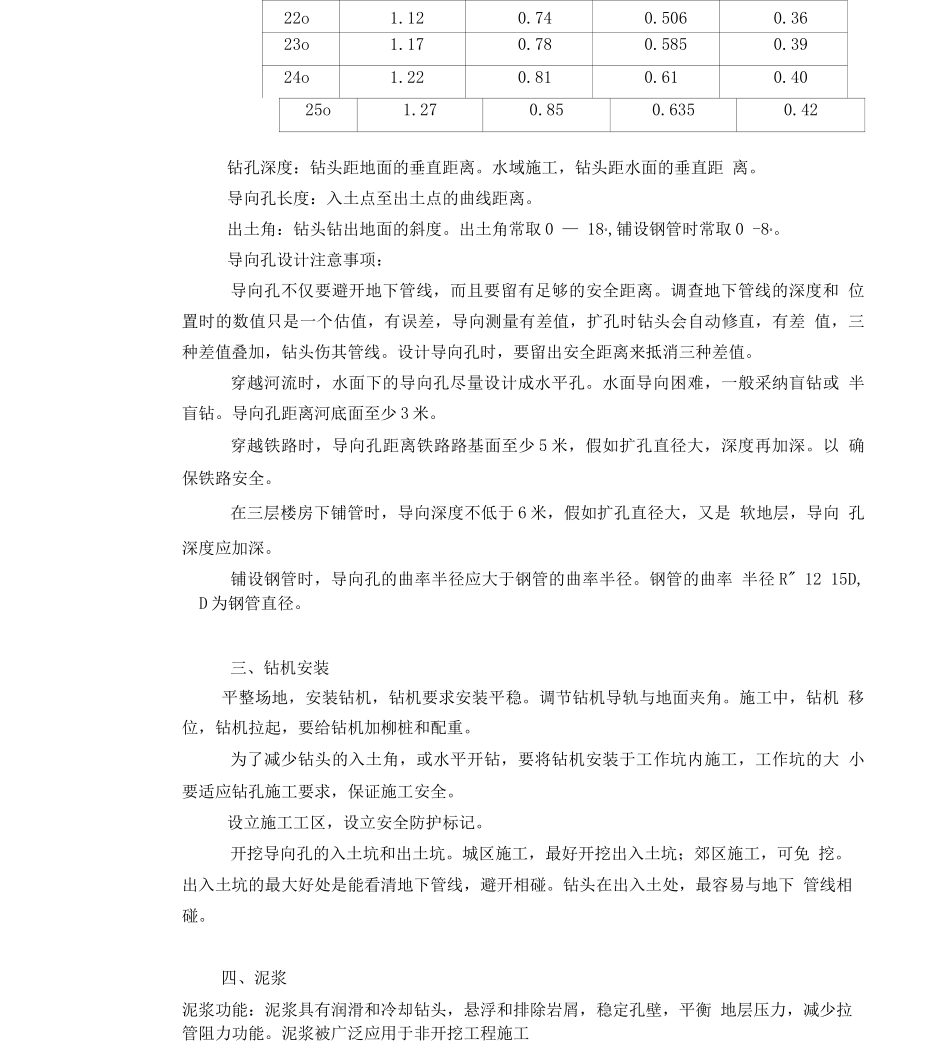

导向钻孔铺管工程施工工艺非开挖导向钻孔铺管工程施工流程：施工线路勘察，导向孔设计，钻机 安装，泥浆，导向 孔施工，扩孔、清孔、铺管施工。一、施工线路勘察：施工线路勘察包括地下隐埋物、地质、水源。地下隐埋物种类繁多，关键要查清地下各种管线。如：通讯、供水、煤气、天然 气、电力、照明、交通、化工、供热、排水。地下城墙、防空洞、桩基、综合通道、暗渠 也不可忽视。未查清的管线请求管线业主协助查找，收集管线资料，借助管线仪查找。将 管线的位置、深度、走向用油 漆标记在地面上。用坐标纸绘制管线分布平面图、剖面图备 用。施工场地做初步地质调查，调查地势地毅，查清地层结构，地质成份，地下水埋 深。管线穿越河流施工，查清水深、河底深。大径管线施工，做工程地质勘查。目前， 钻铺管仅限于土层、沙层、污泥质地层施工，要 在砂卵石地层、基岩地层、块石回填土地 层施工，必须借助其他的钻探工具和具备一定的条件才能施工，而且技术复杂。水源是钻铺管施工必备条件。要求查清施工现场的水源，现场缺水，施工前备好 水。施工用水对水质无要求，自来水、塘水、污水均可。二、导向孔设计：查清地下隐埋物后，在地下管线分布图上设计导向孔曲线。实际施工 时，一部分工 程不绘图，导向员心、中有数。常见导向孔轨迹设计图例穿越河流穿越街道穿越铁路穿越高速公路导向孔设计必须同时满足三个要求：一是尽量满足甲方要求，二是避 开地下隐埋物，三是满足施工工艺要求。导向孔设计不能同时满足上述三个要求，修改导向孔设计方案。无法修改导向孔设计方案，只有修改三个要求。导向孔设计的重要参数：入土角：钻机导轨与地面夹角，即钻头入土角。钻头入土角常取 0 —22。，铺设钢管常取 0-12。。钻头斜度：当钻头斜度为负值，钻头向深处钻进；当钻头斜度为正值，钻头向地面 钻出；当斜度为 0 时，钻头水平钻进。钻头的斜度确定后，钻进一根钻杆，钻头降深或抬升值可计算出来。为了施工方便，将 3 米钻杆、2 米钻杆、1・5 米钻杆、1 米钻杆降深或抬升值列出：斜度3 米钻杆 m2 米钻杆 m1.5 米钻杆m1 米钻杆 m100.050.0330.0250.0172o0.10.0620.050.0333o0.150.10.0750.054o0.210.140.1050.075o0.260.170.130.0876o0.310.210.1550.1037o0.360.240.180.128o0.420.280.210.149o0.470.310.2350.15610o0.520.350.260.17111o0.570.380.2680.1912o0.620.400.310.2013o0.670.470.3350.20214o0.720.480.360.2...
