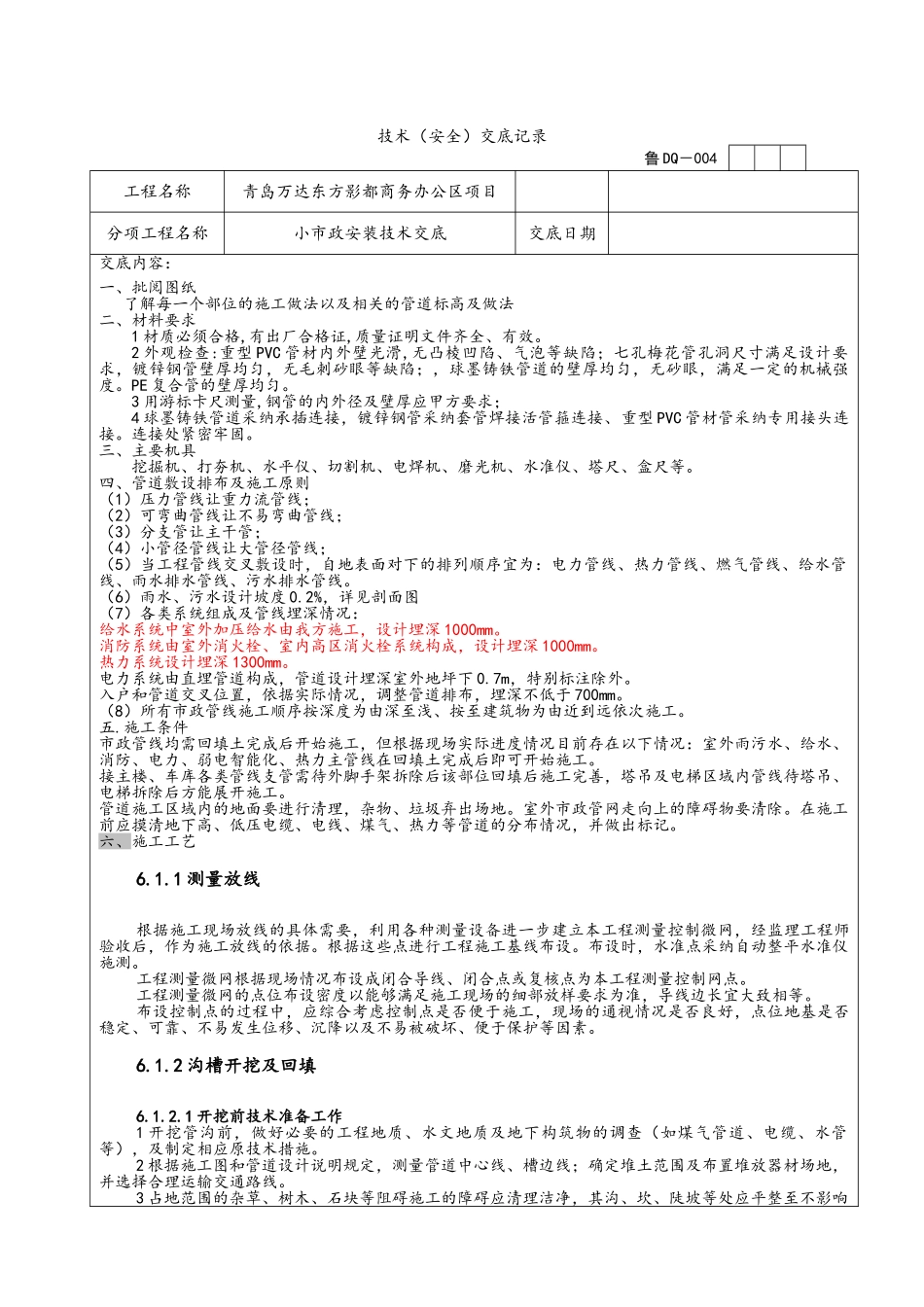

技术（安全）交底记录工程名称青岛万达东方影都商务办公区项目分项工程名称小市政安装技术交底交底日期交底内容：一、批阅图纸了解每一个部位的施工做法以及相关的管道标高及做法二、材料要求1 材质必须合格,有出厂合格证,质量证明文件齐全、有效。2 外观检查:重型 PVC 管材内外壁光滑,无凸棱凹陷、气泡等缺陷；七孔梅花管孔洞尺寸满足设计要求，镀锌钢管壁厚均匀，无毛刺砂眼等缺陷；，球墨铸铁管道的壁厚均匀，无砂眼，满足一定的机械强度。PE 复合管的壁厚均匀。3 用游标卡尺测量,钢管的内外径及壁厚应甲方要求；4 球墨铸铁管道采纳承插连接，镀锌钢管采纳套管焊接活管箍连接、重型 PVC 管材管采纳专用接头连接。连接处紧密牢固。三、主要机具挖掘机、打夯机、水平仪、切割机、电焊机、磨光机、水准仪、塔尺、盒尺等。四、管道敷设排布及施工原则（1）压力管线让重力流管线； （2）可弯曲管线让不易弯曲管线； （3）分支管让主干管； （4）小管径管线让大管径管线； （5）当工程管线交叉敷设时，自地表面对下的排列顺序宜为：电力管线、热力管线、燃气管线、给水管线、雨水排水管线、污水排水管线。（6）雨水、污水设计坡度 0.2%，详见剖面图（7）各类系统组成及管线埋深情况：给水系统中室外加压给水由我方施工，设计埋深 1000mm。 消防系统由室外消火栓、室内高区消火栓系统构成，设计埋深 1000mm。 热力系统设计埋深 1300mm。电力系统由直埋管道构成，管道设计埋深室外地坪下 0.7m，特别标注除外。 入户和管道交叉位置，依据实际情况，调整管道排布，埋深不低于 700mm。（8）所有市政管线施工顺序按深度为由深至浅、按至建筑物为由近到远依次施工。 五.施工条件市政管线均需回填土完成后开始施工，但根据现场实际进度情况目前存在以下情况：室外雨污水、给水、消防、电力、弱电智能化、热力主管线在回填土完成后即可开始施工。接主楼、车库各类管线支管需待外脚手架拆除后该部位回填后施工完善，塔吊及电梯区域内管线待塔吊、电梯拆除后方能展开施工。管道施工区域内的地面要进行清理，杂物、垃圾弃出场地。室外市政管网走向上的障碍物要清除。在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并做出标记。 六、施工工艺6.1.1 测量放线根据施工现场放线的具体需要，利用各种测量设备进一步建立本工程测量控制微网，经监理工程师验收后，作为施工放线的依据。根据这些点进行工程施工基线布设。...
