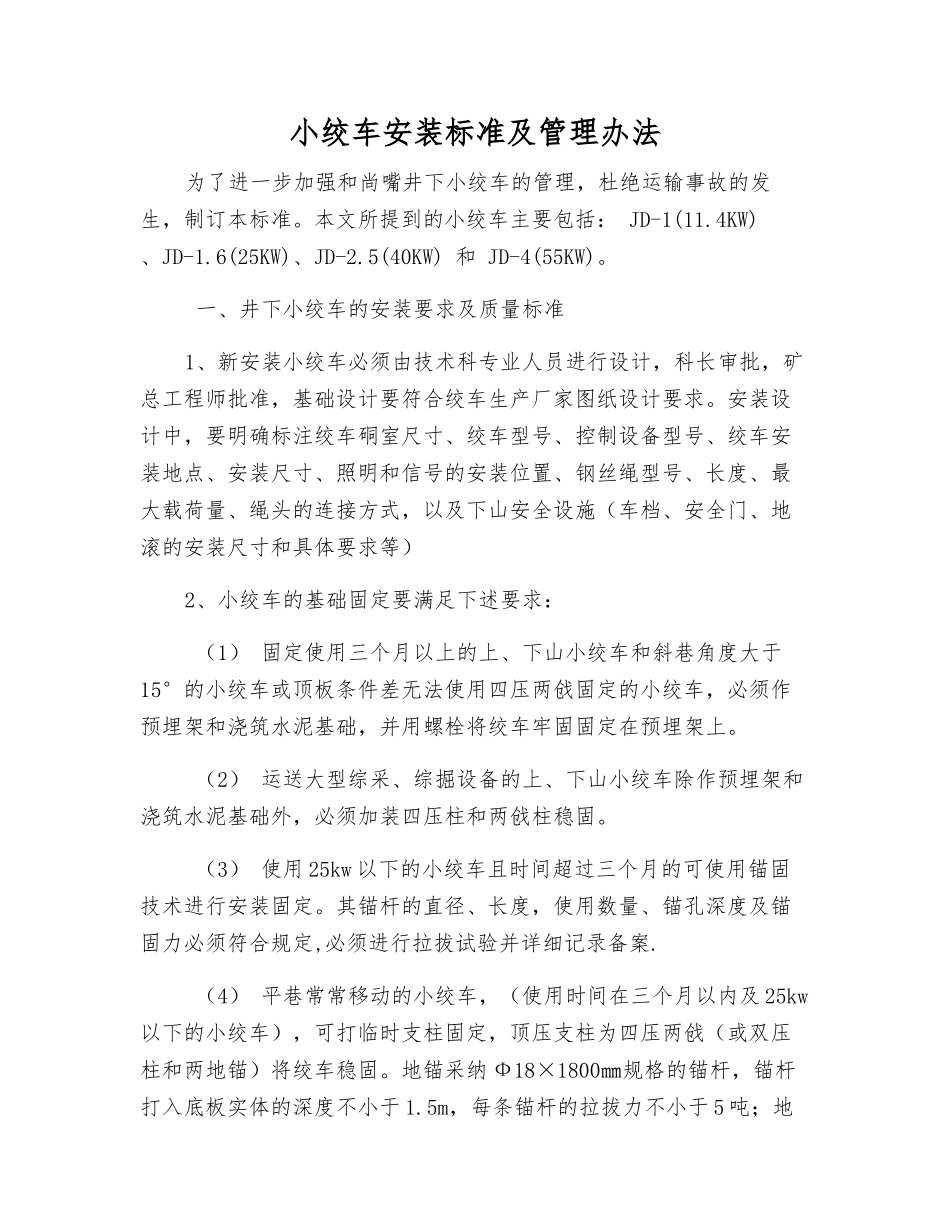

小绞车安装标准及管理办法为了进一步加强和尚嘴井下小绞车的管理，杜绝运输事故的发生，制订本标准。本文所提到的小绞车主要包括： JD-1(11.4KW) 、JD-1.6(25KW)、JD-2.5(40KW) 和 JD-4(55KW)。 一、井下小绞车的安装要求及质量标准1、新安装小绞车必须由技术科专业人员进行设计，科长审批，矿总工程师批准，基础设计要符合绞车生产厂家图纸设计要求。安装设计中，要明确标注绞车硐室尺寸、绞车型号、控制设备型号、绞车安装地点、安装尺寸、照明和信号的安装位置、钢丝绳型号、长度、最大载荷量、绳头的连接方式，以及下山安全设施（车档、安全门、地滚的安装尺寸和具体要求等）2、小绞车的基础固定要满足下述要求： （1） 固定使用三个月以上的上、下山小绞车和斜巷角度大于15°的小绞车或顶板条件差无法使用四压两戗固定的小绞车，必须作预埋架和浇筑水泥基础，并用螺栓将绞车牢固固定在预埋架上。 （2） 运送大型综采、综掘设备的上、下山小绞车除作预埋架和浇筑水泥基础外，必须加装四压柱和两戗柱稳固。 （3） 使用 25kw 以下的小绞车且时间超过三个月的可使用锚固技术进行安装固定。其锚杆的直径、长度，使用数量、锚孔深度及锚固力必须符合规定,必须进行拉拔试验并详细记录备案. （4） 平巷常常移动的小绞车，（使用时间在三个月以内及 25kw以下的小绞车），可打临时支柱固定，顶压支柱为四压两戗（或双压柱和两地锚）将绞车稳固。地锚采纳 Ф18×1800㎜规格的锚杆，锚杆打入底板实体的深度不小于 1.5m，每条锚杆的拉拔力不小于 5 吨；地锚拉拔抽检数量应不少于 50%，试验时按对角选择锚杆。打地锚前，应该先在绞车安装位置上打厚度不小于 200㎜的混凝土基础台，地锚螺栓紧固后，露出的长度应 30-50mm。地锚的拉拔力由施工单位进行试验，确认合格之后方可投入使用。 （5） 用压戗柱固定时，戗柱固定必须牢固可靠，戗柱与地板倾角为 55-75°； 压柱必须打在底座焊接的柱窝内，严禁穿鞋。压柱要用直径不小于 180mm 的红松木或硬杂木，颜色为红白相间，间距 300mm。严禁直接打在支架上。柱头窝深：灰岩顶板 100mm 以上，砂页岩顶板：200mm 以上。 （6） 临时使用且牵引斜巷的角度不大于 15°，载荷小于绞车额定值负载的四分之三时，可以采纳四压两戗柱固定，压戗柱的固定情况，必须常常检查。 （7） 严禁使用单体液压支柱和砼压柱固定绞车。3、绞车安装地点必须满足设备摆放、方便检测修理和便于安全操...
