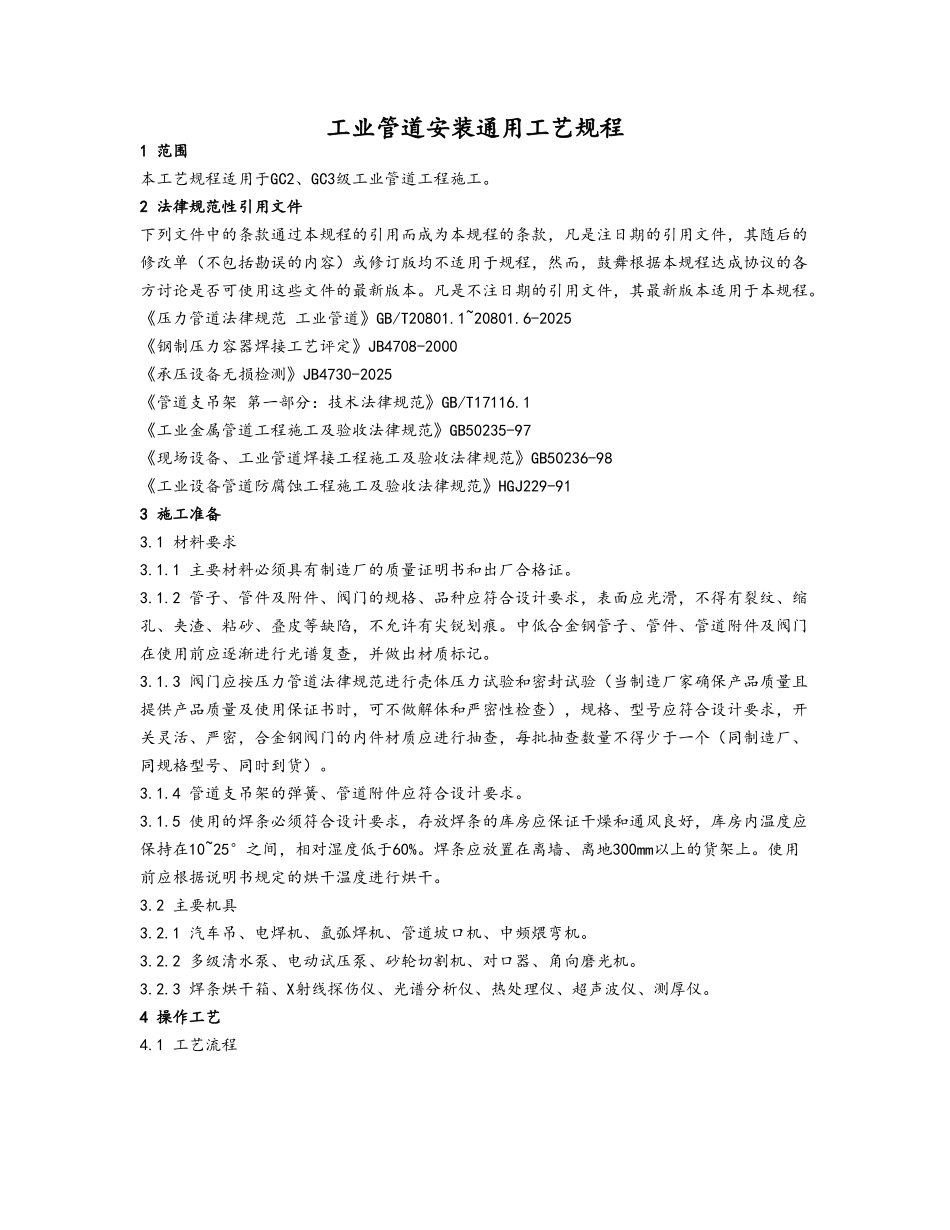

工业管道安装通用工艺规程

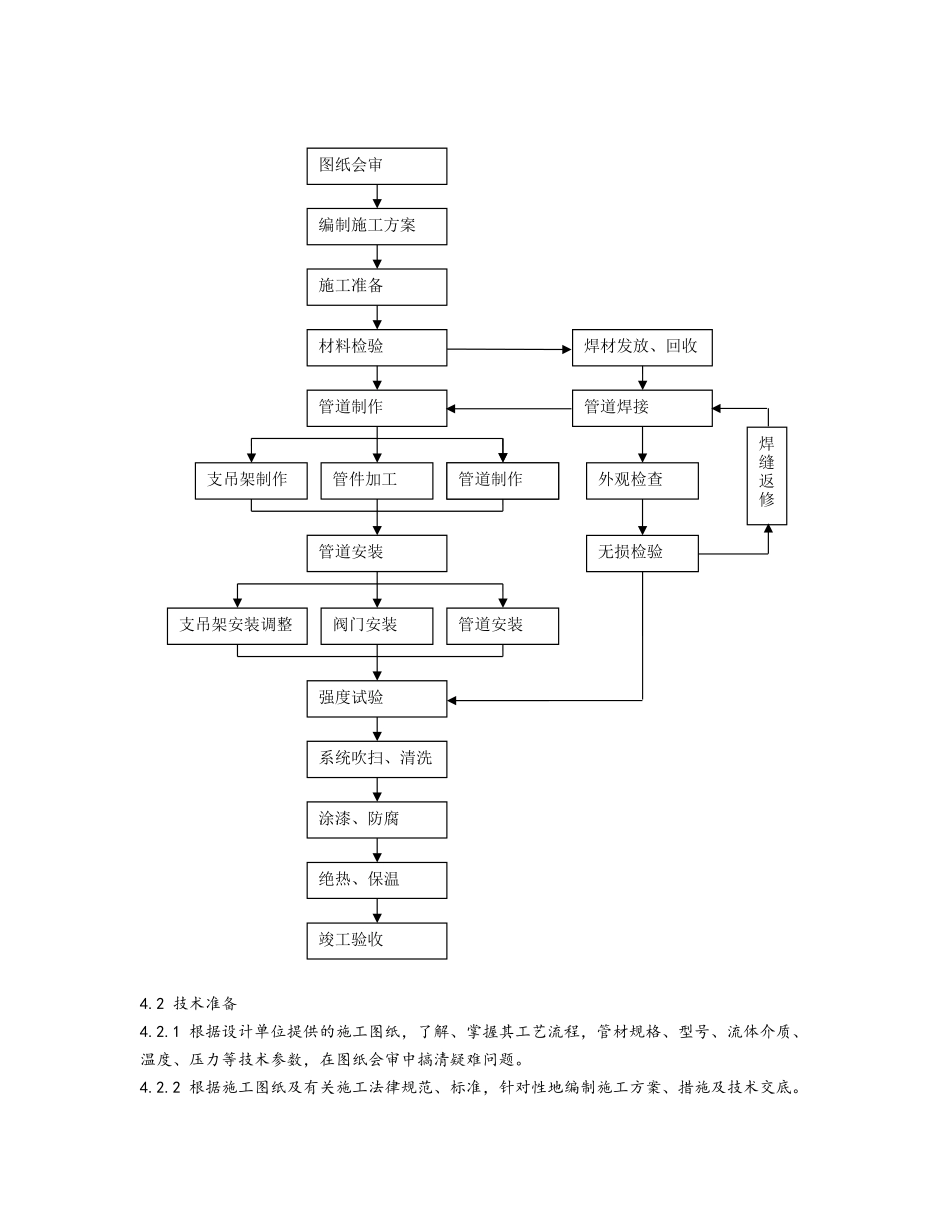

工业管道安装通用工艺规程1 范围本工艺规程适用于GC2、GC3级工业管道工程施工。2 法律规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于规程，然而，鼓舞根据本规程达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规程。《压力管道法律规范 工业管道》GB/T20801.1~20801.6-2025《钢制压力容器焊接工艺评定》JB4708-2000《承压设备无损检测》JB4730-2025《管道支吊架 第一部分：技术法律规范》GB/T17116.1《工业金属管道工程施工及验收法律规范》GB50235-97《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98《工业设备管道防腐蚀工程施工及验收法律规范》HGJ229-913 施工准备3.1 材料要求3.1.1 主要材料必须具有制造厂的质量证明书和出厂合格证。3.1.2 管子、管件及附件、阀门的规格、品种应符合设计要求，表面应光滑，不得有裂纹、缩孔、夹渣、粘砂、叠皮等缺陷，不允许有尖锐划痕。中低合金钢管子、管件、管道附件及阀门在使用前应逐渐进行光谱复查，并做出材质标记。3.1.3 阀门应按压力管道法律规范进行壳体压力试验和密封试验（当制造厂家确保产品质量且提供产品质量及使用保证书时，可不做解体和严密性检查），规格、型号应符合设计要求，开关灵活、严密，合金钢阀门的内件材质应进行抽查，每批抽查数量不得少于一个（同制造厂、同规格型号、同时到货）。3.1.4 管道支吊架的弹簧、管道附件应符合设计要求。3.1.5 使用的焊条必须符合设计要求，存放焊条的库房应保证干燥和通风良好，库房内温度应保持在10~25°之间，相对湿度低于60%。焊条应放置在离墙、离地300mm以上的货架上。使用前应根据说明书规定的烘干温度进行烘干。3.2 主要机具3.2.1 汽车吊、电焊机、氩弧焊机、管道坡口机、中频煨弯机。3.2.2 多级清水泵、电动试压泵、砂轮切割机、对口器、角向磨光机。3.2.3 焊条烘干箱、X射线探伤仪、光谱分析仪、热处理仪、超声波仪、测厚仪。4 操作工艺4.1 工艺流程4.2 技术准备4.2.1 根据设计单位提供的施工图纸，了解、掌握其工艺流程，管材规格、型号、流体介质、温度、压力等技术参数，在图纸会审中搞清疑难问题。4.2.2 根据施工图纸及有关施工法律规范、标准，针对性地编制施工方案、措施及技术交底。图纸会审编制施工方案施工准备材料检验管道制作管件加工管...
